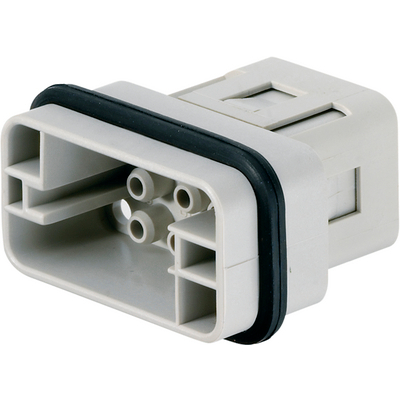

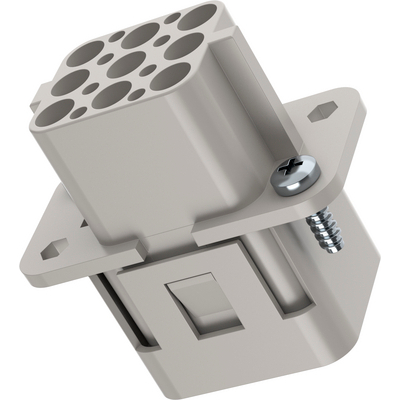

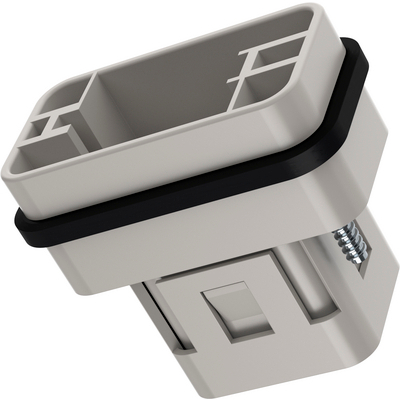

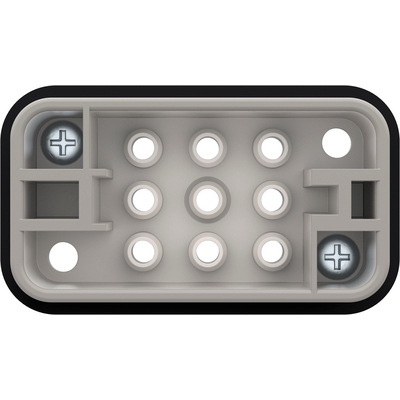

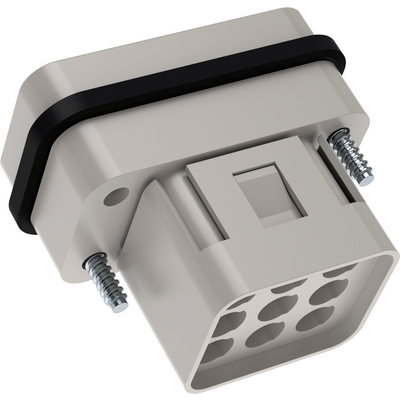

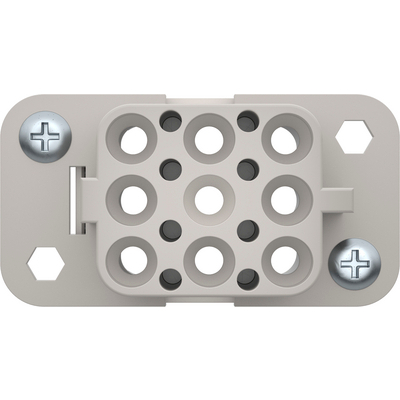

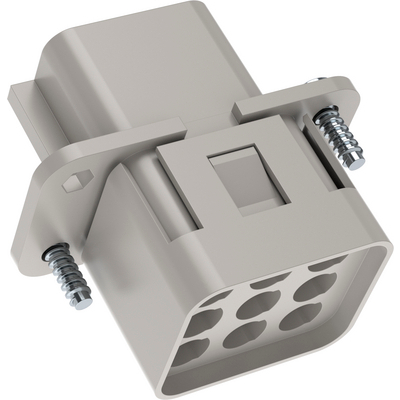

EPIC® H-Q 8

This compact rectangular connector insert ensures that there is a powerful drive every time. The 8-pin variant is suitable for supplying power to servo drives, for example, and can be (semi-)automatically assembled with a cable thanks to crimp termination technology.

Артикул ОбозначениеТип контактаОбозначениеКоличество рабочих контактовШтук/ед. упаковки
H-Q 8 Соединение обжимом
44420527
H-Q 8 SCMШтыревой контактТочёные1–81
44420526
H-Q 8 BCMГнездоТочёные1–81

Преимущества

  • Powerful up to 16 A despite extremely space-saving size for very small devices.
  • Crimp connection creates a vibration-proof connection, ensures maximum contacting reliability between contact and cable and is suitable for automated assembly.
  • Mateable with market standard connectors.

Области применения

  • For power supply connection of devices and machines in various applications.
  • Typical areas of application are electric motors and servo drives.
  • For use with housings of the EPIC® H-Q series.

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000438

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000438
  • Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

  • IEC: 500 VUL: 600 VCSA: 600 V

Номинальное импульсное напряжение

  • 6 кВ

Номинальный ток, A

  • IEC: 16 A
    UL: 16 A
    CSA: 16 A

Степень загрязнения

  • 3

Переходное сопротивление

  • < 2 мОм

Контакты

  • Медный сплав, посеребрённые

Количество контактов

  • 8 + PE

Допустимые сечения жил кабеля

  • для штампованных контактов: 0,5-4,0 мм²

Количество разъединений

  • 500

Tемпературный диапазон

  • от -40 до + 125 °C
