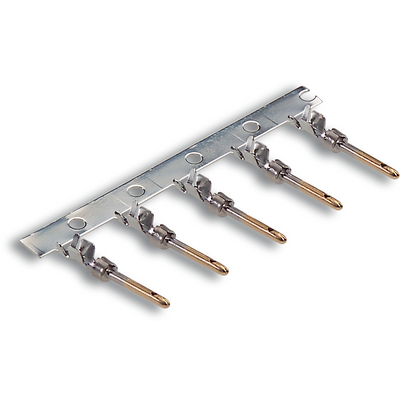

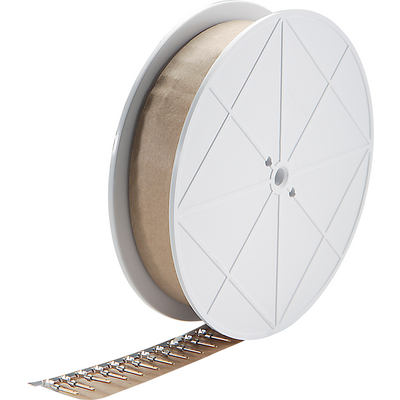

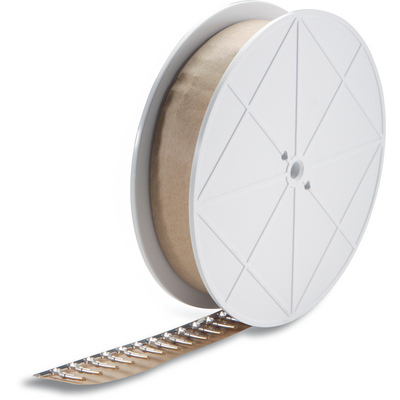

EPIC® M-D 1,0 D-Sub штампованные контакты на катушке

Для изоляторов и модулей прямоугольных электрических соединителей EPIC®

  • Позолоченные контакты, 2 уровнях качества
  • Могут использоваться в опрессовочной машине
  • Два диапазона с обжимом жил и изоляции

CSARU

Артикул ОбозначениеТип контактаСечение жилы, мм²ПоверхностьДлина удаленной изоляции (мм)ПримечаниеШтук/ед. упаковки
Контакты
44429011
EPIC® D-SUB SCBG AU G2 0,08-0,22 (500)Штыревой контакт0.08 - 0.22Au (0,8 мкм)2,5 + 0,51 катушка (ед. упаковки) = 500 контактов1
44429007
EPIC® D-SUB BCBG AU G2 0,08-0,22 (500)Гнездо0.08 - 0.22Au (0,8 мкм)2,5 + 0,51 катушка (ед. упаковки) = 500 контактов1
44429013
EPIC® D-SUB SCBG AU G3 0,08-0,22 (500)Штыревой контакт0.08 - 0.22Au (0,1 мкм)2,5 + 0,51 катушка (ед. упаковки) = 500 контактов1
44429009
EPIC® D-SUB BCBG AU G3 0,08-0,22 (500)Гнездо0.08 - 0.22Au (0,1 мкм)2,5 + 0,51 катушка (ед. упаковки) = 500 контактов1
44429012
EPIC® D-SUB SCBG AU G2 0,22-0,56 (500)Штыревой контакт0.22 - 0.56Au (0,8 мкм)2,5 + 0,51 катушка (ед. упаковки) = 500 контактов1
44429008
EPIC® D-SUB BCBG AU G2 0,22-0,56 (500)Гнездо0.22 - 0.56Au (0,8 мкм)2,5 + 0,51 катушка (ед. упаковки) = 500 контактов1
44429014
EPIC® D-SUB SCBG AU G3 0,22-0,56 (500)Штыревой контакт0.22 - 0.56Au (0,1 мкм)2,5 + 0,51 катушка (ед. упаковки) = 500 контактов1
44429010
EPIC® D-SUB BCBG AU G3 0,22-0,56 (500)Гнездо0.22 - 0.56Au (0,1 мкм)2,5 + 0,51 катушка (ед. упаковки) = 500 контактов1
44429030
EPIC® D-SUB SCBG AU G3 0,22-0,56 (10k)Штыревой контакт0.22 - 0.56Au (0,1 мкм)2,5 + 0,51 ролик (ед. упаковки) = 10 000 контактов1
44429031
EPIC® D-SUB BCBG AU G3 0,22-0,56 (10k)Гнездо0.22 - 0.56Au (0,1 мкм)2,5 + 0,51 ролик (ед. упаковки) = 10 000 контактов1

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000796
  • ETIM 5.0 Class-Description: Контакты для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000796
  • Описание класса ETIM 6.0: Контакт для промышленного штекерного соединителя

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
