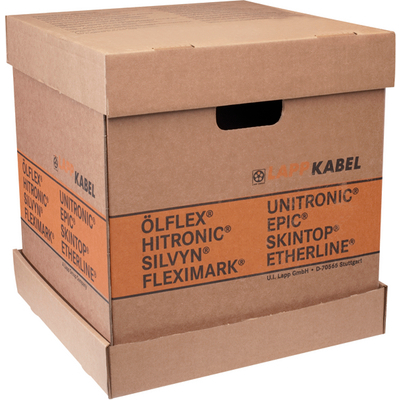

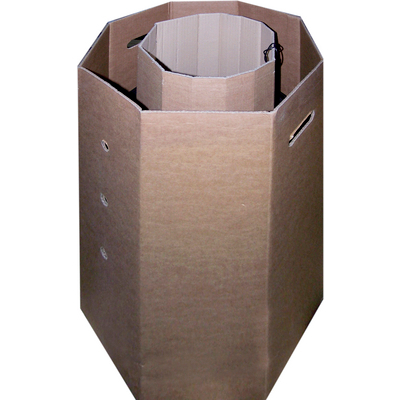

H05V-K в одноразовых картонных коробках

Гибкие одножильные провода для защищённой неподвижной прокладки

Силовой кабель и кабель управления, H05V-K, HAR, оболочка из ПВХ, 300/500 В, для проводки и сборки, пламезамедляющий, класс 5 / жилы из тонкой проволоки, для фиксированной установки, в большой картонной коробке

  • BauPVO: возможен выбор по артикулу по адресу www.lappkabel.de/cpr
  • Экономичность
  • <HAR>

CEHAREACFire

Артикул ЦветСечение жилы, мм²Наружный диаметр [мм]м / в коробкеВес меди кг/кмВес, кг/км
4510001K
зеленый/желтый0.52.1 - 2.530004,89
4511065K
коричневый0.52.1 - 2.530004,89
4510011K
чёрный0.52.1 - 2.530004,89
4511073K
серый0.52.1 - 2.530004,89
4510021K
Голубой0.52.1 - 2.530004,89
4510021E
Голубой0.52.1 - 2.590004,89
4511064K
темно-синий0.52.1 - 2.530004,89
4511060E
темно-синий0.52.1 - 2.590004,89
4510161K
ультрамариновый0.52.1 - 2.530004,89
4511070K
оранжевый0.52.1 - 2.530004,89
4511068K
фиолетовый0.52.1 - 2.530004,89
4511072K
Белый0.52.1 - 2.530004,89
4511071K
красный0.52.1 - 2.530004,89
4510921K
темно-синий/белый0.52.1 - 2.530004,89
4510002K
зеленый/желтый0.752.2 - 2.725007,212
4510122K
зеленый0.752.2 - 2.725007,212
4510032K
коричневый0.752.2 - 2.725007,212
4510012K
чёрный0.752.2 - 2.725007,212
4510062K
серый0.752.2 - 2.725007,212
4510022K
Голубой0.752.2 - 2.725007,212
4510022E
Голубой0.752.2 - 2.775007,212
4510142K
темно-синий0.752.2 - 2.725007,212
4511061E
темно-синий0.752.2 - 2.775007,212
4510162K
ультрамариновый0.752.2 - 2.725007,212
4510092K
оранжевый0.752.2 - 2.725007,212
4510072K
фиолетовый0.752.2 - 2.725007,212
4510112K
желтый0.752.2 - 2.725007,212
4510052K
Белый0.752.2 - 2.725007,212
4510042K
красный0.752.2 - 2.725007,212
4510042E
красный0.752.2 - 2.775007,212
4510082K
розовый0.752.2 - 2.725007,212
4510262K
синий/белый0.752.2 - 2.725007,212
4510922K
темно-синий/белый0.752.2 - 2.725007,212
4510003K
зеленый/желтый12.4 - 2.820009,615
4510033K
коричневый12.4 - 2.820009,615
4510013K
чёрный12.4 - 2.820009,615
4510013E
чёрный12.4 - 2.860009,615
4510063K
серый12.4 - 2.820009,615
4510023K
Голубой12.4 - 2.820009,615
4510023E
Голубой12.4 - 2.860009,615
4510143K
темно-синий12.4 - 2.820009,615
4511062E
темно-синий12.4 - 2.860009,615
4510163K
ультрамариновый12.4 - 2.820009,615
4510093K
оранжевый12.4 - 2.820009,615
4510073K
фиолетовый12.4 - 2.820009,615
4510113K
желтый12.4 - 2.820009,615
4510053K
Белый12.4 - 2.820009,615
4510043K
красный12.4 - 2.820009,615
4510043E
красный12.4 - 2.860009,615
4510083K
розовый12.4 - 2.820009,615
4510263K
синий/белый12.4 - 2.820009,615
4510923K
темно-синий/белый12.4 - 2.820009,615

Преимущества

  • Большая экономичность благодаря оптимальному объёму упаковки
  • Маркировка на одножильных проводах нанесена тиснением и струйным принтером и хорошо читается
  • Относительно небольшой вес картонных коробок облегчает проведение разгрузочно-погрузочных работ
  • Экономия времени при монтаже

Области применения

  • Идеальны для тех, кто занимается сборкой
  • Для конфекционирования кабельных жгутов и для монтажа электрических шкафов

Характеристики

  • Не поддерживают горение в соответствии с IEC 60332-1-2

Стандарты / Сертификаты соответствия

  • Сертификация типа кабеля <HAR> в соотв. с EN 50525-2-31

Конструкция

  • Жилы из медных тонких проволок, класс гибкости 5 в соотв. с IEC 60228
  • Изоляция жил: на основе ПВХ

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000993
  • ETIM 5.0 Class-Description: провода одножильные

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000993
  • Описание класса ETIM 6.0: одножильный провод

Конструкция жилы

  • из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

  • В соотв. с EN 50565-1
  • 4 x D при соответствующем применении; 2 x D при осторожном изгибе

Номинальное напряжение

  • U0/U: 300/500 V

Испытательное напряжение

  • 2000 В

Допустимая токовая нагрузка

  • VDE 0298 ч. 4
  • EN 50565-1/ VDE 0298-565-1

Tемпературный диапазон

  • Неподвижное применение: от -40 до +70 °C

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • Цена на основе стоимости меди: полная цена; для применения и расчета цены на базе металлов, а также веса металлов см. каталог T17 в приложении
  • Торговый продукт Lapp
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
