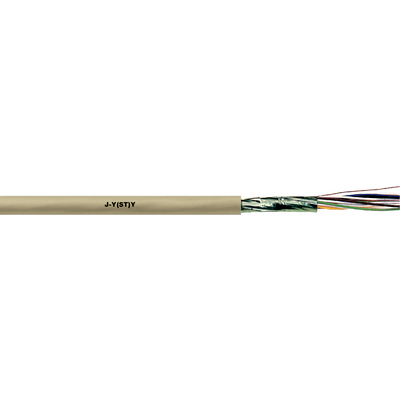

WORLDWIDEJ-Y(ST)Y...LG Кабель для внутрнней прокладки
Монтажный кабель по DIN VDE 0815
J-Y(ST)Y...LG — монтажный кабель для применения в закрытых помещениях для телекоммуникационных сетей / систем обработки информации, однопроволочная жила / для неподвижного применения, с послойным повивом, статическая фольга, VDE 0815
Преимущества
- Телефонные кабели для применения внутри помещений, передают аналоговые или цифровые сигналы
- Статический экран из ламинированной алюминиевой фольги с подпуском контактной жилы, снижает влияние высокочастотных электромагнитных помех
- Перекрестные и взаимные помехи снижены благодаря парной скрутке жил
Области применения
- Соединительные кабели для электроники, для систем измерения, управления, регулирования и сигнализации
- В технике связи возможна реализация следующих подключений: телефон, телефакс, телетайп, все стандартные модемы, охранные установки и установки пожарной сигнализации (см. также кабели для пожарной сигнализации), переговорные устройства, установки вызова людей, контрольно-пропускные пункты, устройства учёта времени, устройства сбора производственных данных
- Для применения в помещениях с сухой или влажной средой для неподвижной прокладки
под/поверх штукатурки
Характеристики
- 2-парные кабели скручены звездной четверочной скруткой
- Не поддерживают горение в соответствии с IEC 60332-1-2
Стандарты / Сертификаты соответствия
- В соответствии с нормами DIN VDE 0815тип J-Y(ST)Y...LG
Конструкция
- Однопроволочная медная жила
- Изоляция жил из ПВХ- пластиката
- Парная скрутка жил,
общая скрутка пар,
обмотка плёнкой,
поверх — статический экран из ламинированной алюминиевой фольги с медной контактной проволокой - внешняя оболочка из ПВХ
Цвет внешняя оболочки:серый (похожий на булыжно-серый цвет/ RAL 7032)
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000829
- ETIM 5.0 Class-Description: Сигнальный телекоммуникационный кабель
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000829
- Описание класса ETIM 6.0: Телекоммуникационный кабель
Маркировка жил
- В соответствии с VDE 0815, см. таблицу T 10
Емкостная связь
- (800 Гц): K1: 80% ≤ 300 пФ/100м
Сечение жилы в
- жила 0,6 мм: 0,28 мм²
- жила 0,8 мм: 0,5 мм²
Затухание
- жила 0,6 мм: 1,7 дБ/км
- жила 0,8 мм: 1,1 дБ/км
Минимальный радиус изгиба
- Неподвижное применение: 10 x D
Испытательное напряжение
- Жила/жила: 800 В
- Жила/экран: 800 В
Сопротивление шлейфа
- жила 0,6 мм: макс. 130 Oм/км
- жила 0,8 мм:
макс. 73,2 Oм/км
Tемпературный диапазон
- Ограниченная подвижность от -5°C до +50°C
- Неподвижное применение: от -30 до +70 °C
- Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
- Цена на основе стоимости меди: полная цена; для применения и расчета цены на базе металлов, а также веса металлов см. каталог T17 в приложении
- Стандартные длины см.: www.lappkabel.de/en/cable-standardlengths
- Упаковка: бухты до 30 кг/250 м или на барабанах
- Торговый продукт Lapp
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
