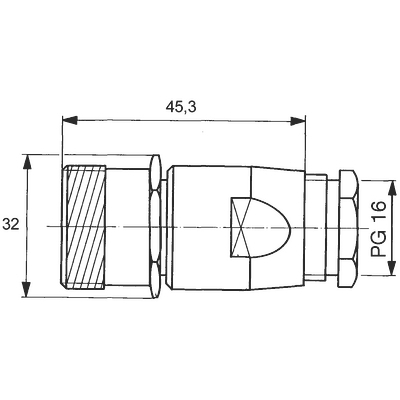

WORLDWIDEEPIC® SIGNAL R 3.0 F PG16
Цилиндрические электрические соединители для соединения пайкой, 21 и 26-контактные

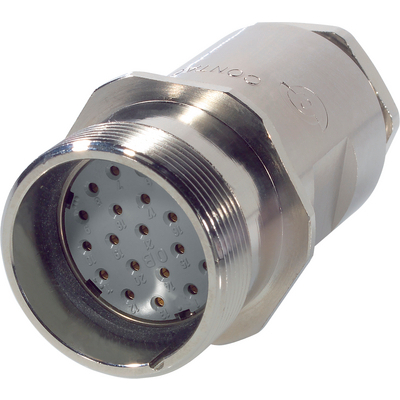

Кабельная муфта EPIC® R3.0 с 26 контактами для передачи сигнала
- Компактный надежный соединитель для многожильных сигнальных кабелей
- Изготовлено в Германии
Преимущества
- Наивысшая плотность контактов в маленьком объёме
- Типы соединителей под пайку для простого техобслуживания
Области применения
- Машино- и станкостроение
- Техника измерения, управления и регулирования
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC002635
- ETIM 5.0 Class-Description: Цилиндрический электрический соединитель (промышленный электрический соединитель)
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC002635
- Описание класса ETIM 6.0: Круглый штекерный соединитель (промышленный штекерный соединитель)
Номинальное напряжение, В
- 24 B AC / 60 B DC
Номинальное импульсное напряжение
- 1,5 кВ
Номинальный ток, A
- 7,5 A
Переходное сопротивление
- < 3 мОм
Контакты
- Медный сплав, позолоченные

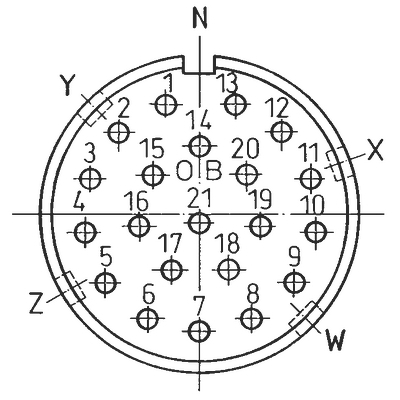

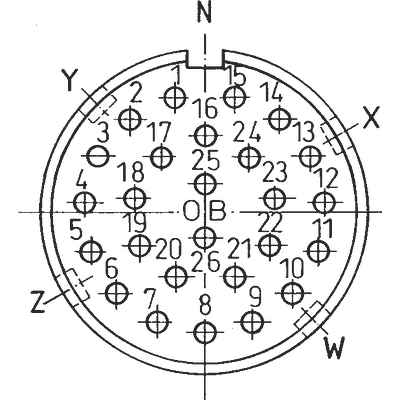

Количество контактов
- 21 конт. / 26 конт.
Допустимые сечения жил кабеля
- Соединение пайкой: сеч. до 1,0 мм²
Материал
- Корпус: медный сплав, покрытый никелем
Изолятор: термопласт
Уплотнение: неопрен. резина
Класс защиты
- IP 67 (максимально, зависит от применяемых кабельных вводов)
Количество разъединений
- 500
Tемпературный диапазон
- от -40°C до +100°C, кратковременно до +125°C
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
