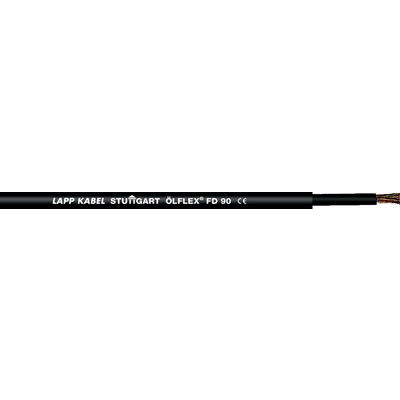

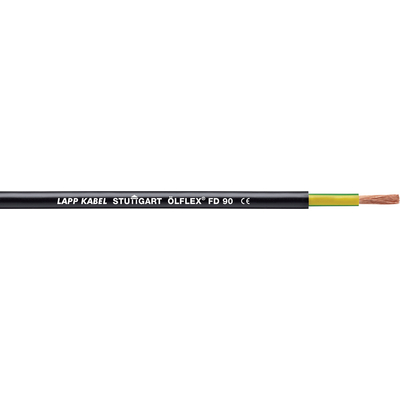

ÖLFLEX® FD 90

Гибкий одножильный кабель с изоляцией и оболочкой из ПВХ-пластиката, с сертификацией AWM

ÖLFLEX® FD 90 — одножильный силовой кабель для универсального использования в силовых цепях, сертифицирован UL/CSA AWM

  • Для средних нагрузок в буксируемых кабельных цепях
  • Испытаны в применении, надежны
  • AWM сертификация для Канады и США

Маслостойкий Для буксируемых кабельных цепей Стойкий к УФ-лучам

CE CSA RU C_RU EAC Fire

Артикул Сечение жилы, мм² Наружный диаметр [мм] Цвет Вес меди кг/км Вес, кг/км
ÖLFLEX® FD 90
0026600
10 9 желто-зеленый 96 176
0026601
10 9 чёрный 96 176
0026603
16 10.5 желто-зеленый 153,6 240
0026604
16 10.5 чёрный 153,6 240
0026607
25 11.8 желто-зеленый 240 361
0026608
25 11.8 чёрный 240 361
0026610
35 14.2 желто-зеленый 336 482
0026611
35 14.2 чёрный 336 482
0026613
50 16.2 желто-зеленый 480 660
0026614
50 16.2 чёрный 480 660
0026616
70 18.3 желто-зеленый 672 898
0026617
70 18.3 чёрный 672 898
0026619
95 19.8 желто-зеленый 912 1179
0026620
95 19.8 чёрный 912 1179
0026622
120 23.4 желто-зеленый 1152 1521
0026623
120 23.4 чёрный 1152 1521
0026625
150 25.1 желто-зеленый 1440 1739
0026626
150 25.1 чёрный 1440 1739
0026628
185 28.1 желто-зеленый 1776 2305
0026629
185 28.1 чёрный 1776 2305
0026634
240 31.6 желто-зеленый 2304 2944
0026635
240 31.6 чёрный 2304 2944
0026640
300 33.5 желто-зеленый 2880 3545
0026641
300 33.5 чёрный 2880 3545

Преимущества

  • Сертификация по многочисленным стандартам снижает затраты
  • Для универсального применения
  • При условии соблюдения температурного диапазона также подходят для подвижного применения вне помещений
  • Также подходят для неподвижного применения в местах с ограниченным пространством
  • Сертификация для США и Канады, а также экспорт ориентировочных производителей оборудования и аппаратуры

Области применения

  • В буксируемых кабельных цепях или подвижных частях оборудования
  • Для внутренней разводки в распределительных шкафах электрического и электронного оснащения
  • Изделие специально адаптировано для силовых электрических цепей серводвигателей с преобразователями частоты
  • Данный кабель может заменять многожильные силовые кабели там, где требования к пространству для монтажа или минимальные радиусы изгиба не позволяют использовать многожильные кабели
  • Испытательные системы в автомобильной промышленности, транспорте

Характеристики

  • Не поддерживают горение в соответствии с IEC 60332-1-2 и CSA FT1
  • Повышенная маслостойкость
  • Оболочка, стойкая к адгезии

Стандарты / Сертификаты соответствия

  • На основе стандарта VDE 0250 / 0285
  • UL-AWM-Style 10107, cRU AWM II A/B FT1 ≥150 мм²
  • CSA AWM IA/B IIA/B FT 1 ≤ 120 mm²
  • UL File No. E63634
  • Для применения в буксируемых кабельных цепях. Пожалуйста, соблюдайте указания в приложении Т3 каталога

Конструкция

  • Жилы из тончайших медных проволок, 6 класс гибкости
  • Обмотка лентой флис
  • Изоляция жил: ПВХ
  • Наружная оболочка из ПВХ-пластиката, цвет черный (схож. с RAL 9005)

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • ETIM 5.0 Class-Description: кабели силовые

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000057
  • Описание класса ETIM 6.0: Силовой кабель

Маркировка жил

  • Черный или желто-зеленый, другие цвета по запросу

Конструкция жилы

  • Жилы из тончайших медных проволок по VDE 0295, кл. гибкости 6/ IEC 60228 кл. гибкости 6

Минимальный радиус изгиба

  • Подвижное применение: от 7,5 x D
  • Неподвижное применение: 3 x D

Номинальное напряжение

  • IEC: U0/U 600/1000 V
  • UL и CSA: 600 В

Испытательное напряжение

  • 4000 B

Tемпературный диапазон

  • Подвижное применение: от -5 до +70 °C (UL: +90 °C)
  • Неподвижная прокладка: от -40 °C до +80 °C
    (UL: +90 °C)

Циклы изгибов и рабочие параметры

  • См. таблицу товаров A2-1 в приложении к нашему онлайн-каталогу

  • Если не указано иное, то все представленные значения для данного вида изделий являются номинальными при комнатной температуре. Другие значения, например отклонения, можно получить по запросу.
  • Цена на базе меди: Евро 150/100 кг. Определение и расчет ценовых надбавок для кабелей из меди приведены в таблице Т17 в приложении к каталогу.
  • Стандартные длины см.: www.lappkabel.de/en/cable-standardlengths
  • Упаковка: бухты до 30 кг/250 м или на барабанах
  • Укажите желаемую упаковку (например, 1 x 500 м на барабане или 5 x 100 м в бухтах)
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
