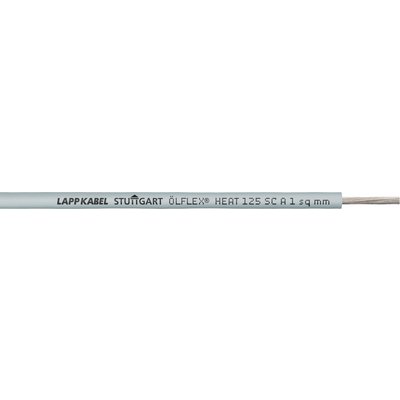

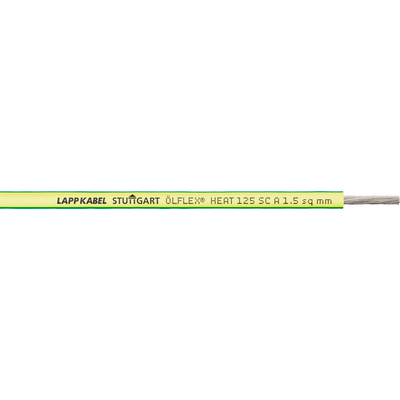

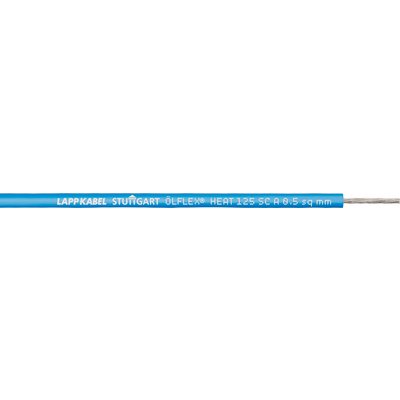

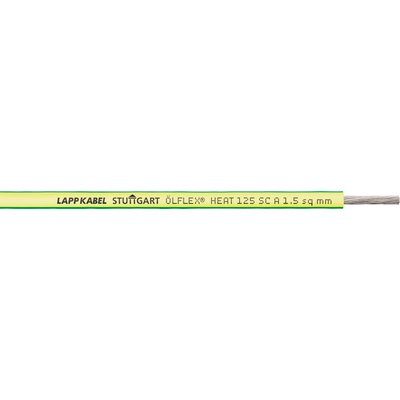

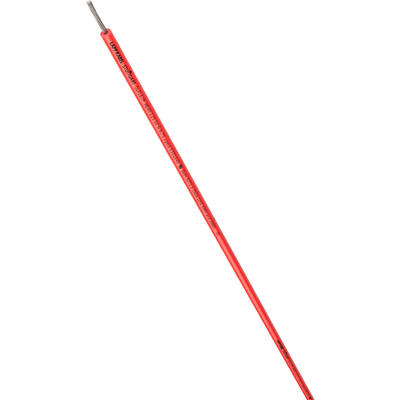

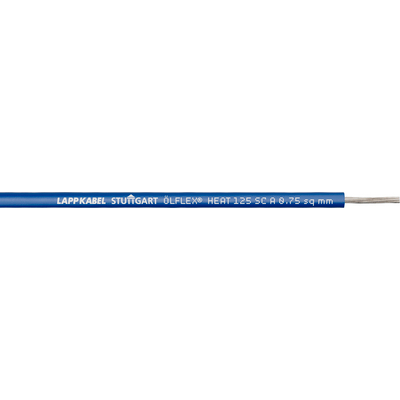

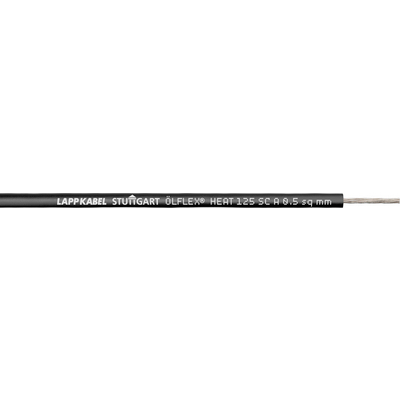

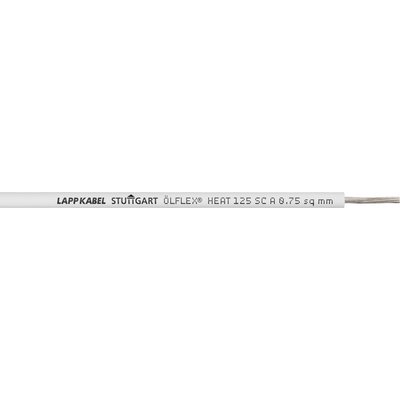

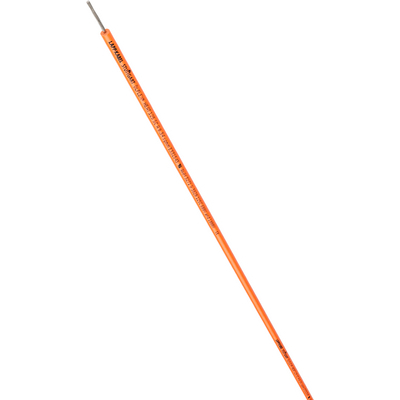

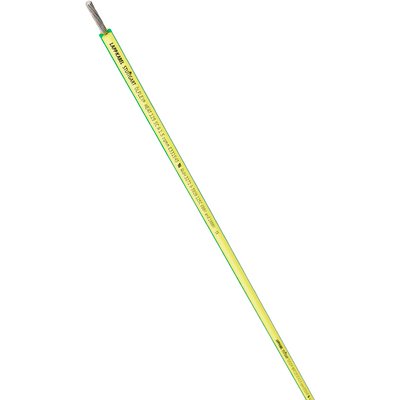

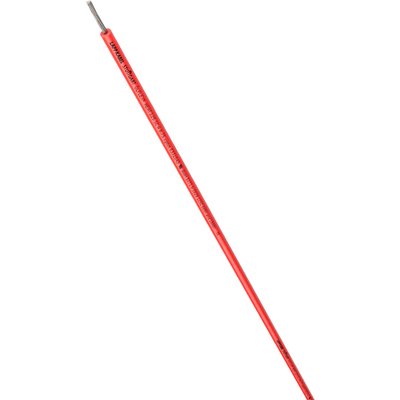

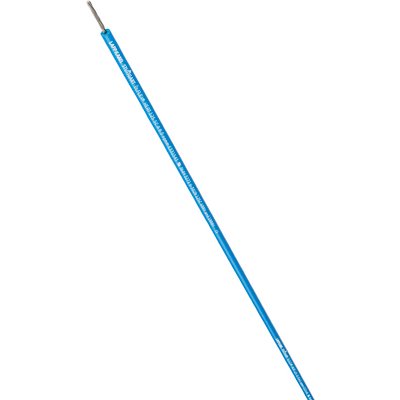

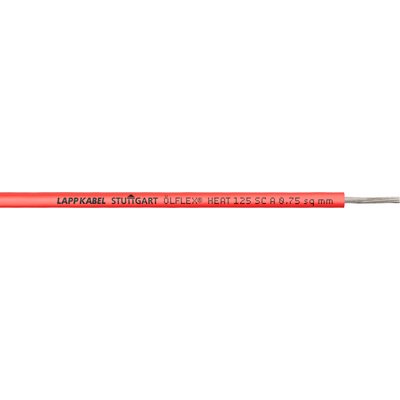

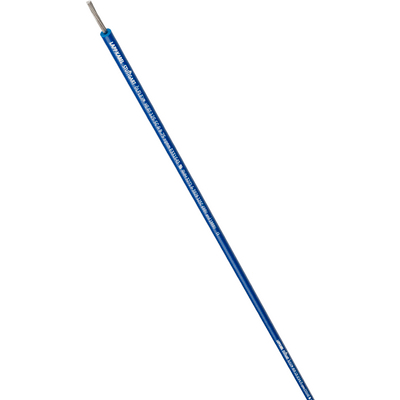

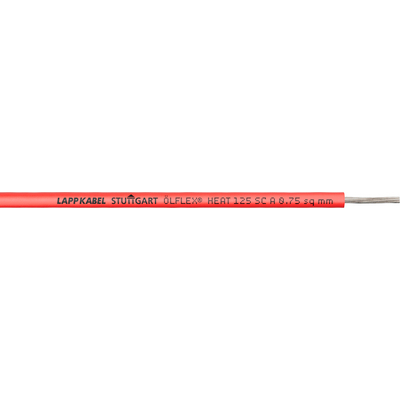

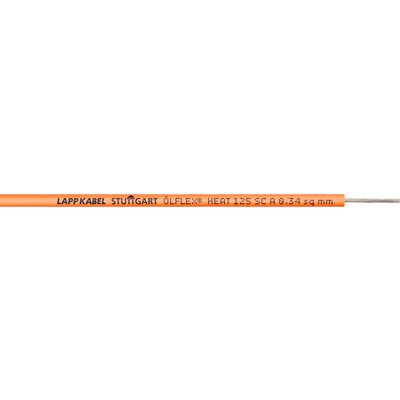

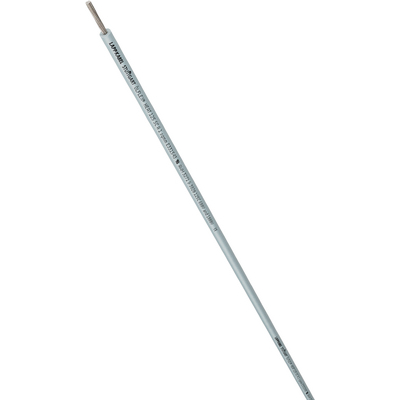

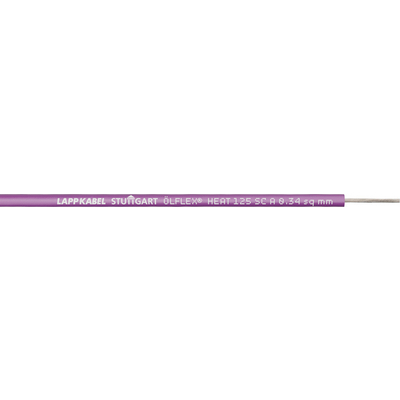

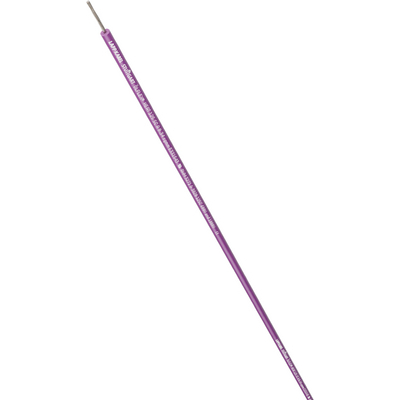

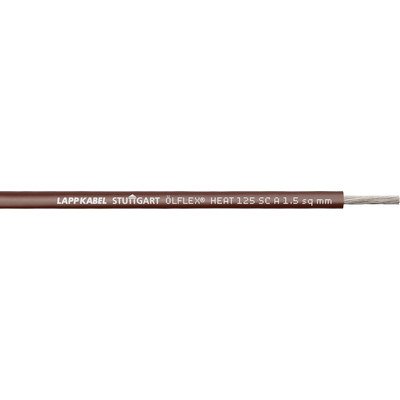

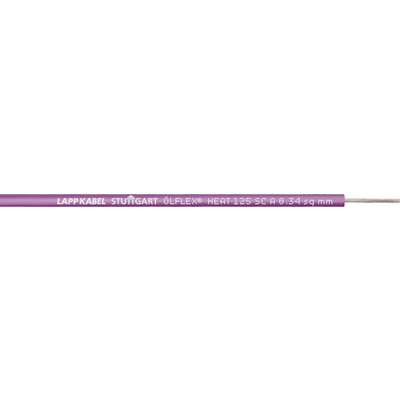

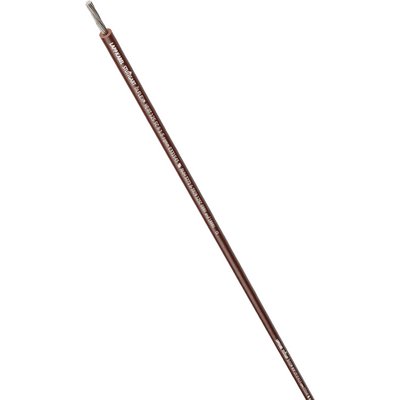

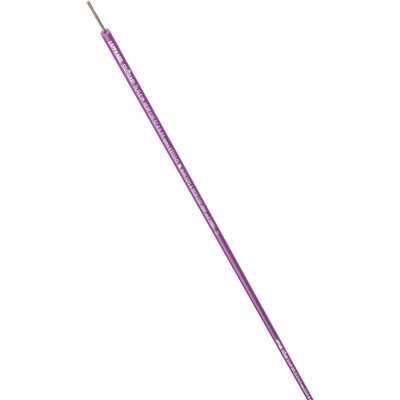

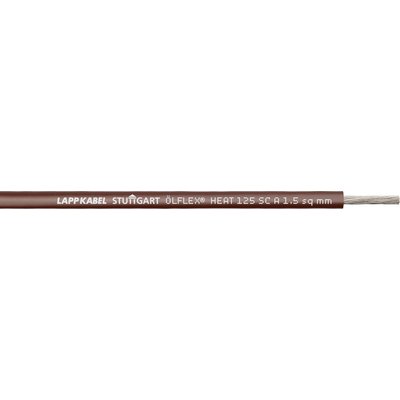

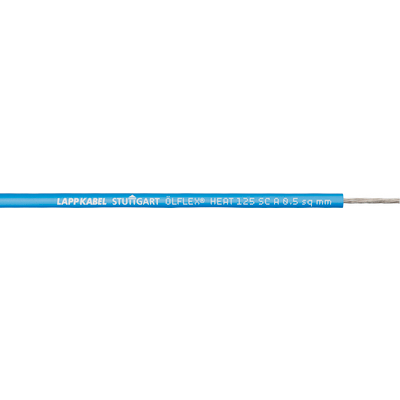

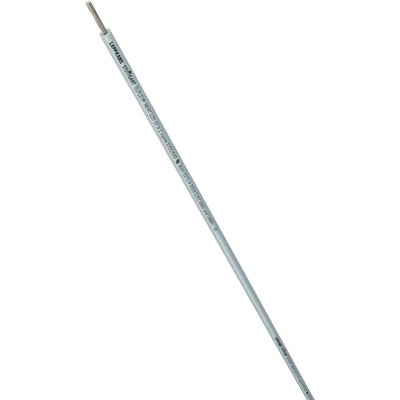

ÖLFLEX® HEAT 125 SC A

UL-single core; 0.34mm² - 120mm²; 0,6/1 kV; electron beam cross-linked polymer compound; -35°C - 125°C; fixed installation; ring packaging; different insulation colours

UL-single core; 0.34mm² - 120mm²; 0,6/1 kV; electron beam cross-linked polymer compound; -35°C - 125°C; fixed installation; ring packaging; different insulation colours

  • BauPVO: возможен выбор по артикулу по адресу www.lappkabel.de/cpr
  • Кабель с повышенной пожаробезопасностью

Не поддерживают горениеБез галогеновМорозостойкиеВремя на монтажРасширенный температурный диапазонСтойкий к УФ-лучам

CERUVDEcRUusFire

Артикул Количество жил и сеч. в мм²Наружный диаметр [мм]m/ringCore colourВес меди кг/кмWeight (kg/km)
12491070.342.3100чёрный3,47
12491080.342.3100коричневый3,47
12491090.342.3100Голубой3,47
12491100.342.3100оранжевый3,47
12491120.342.3100фиолетовый3,47
12491110.342.3100Белый3,47
1249127
0.52.4100чёрный4,89
12491280.52.4100коричневый4,89
1249129
0.52.4100Голубой4,89
12491320.52.4100зеленый/желтый4,89
1249139
0.752.6100чёрный7,211
1249141
0.752.6100Голубой7,211
1249142
0.752.6100темно-синий7,211
1249147
0.752.6100красный7,211
1249149
0.752.6100Белый7,211
1249151
12.8100чёрный9,614
1249153
12.8100Голубой9,614
1249154
12.8100темно-синий9,614
1249157
12.8100серый9,614
1249159
12.8100красный9,614
1249161
12.8100Белый9,614
12491631.53.1100чёрный14,418
12491641.53.1100коричневый14,418
12491651.53.1100Голубой14,418
12491661.53.1100темно-синий14,418
1249168
1.53.1100зеленый/желтый14,418
1249169
1.53.1100серый14,418
1249171
1.53.1100красный14,418
1249173
1.53.1100Белый14,418
1249175
2.53.5100чёрный2428
1249176
2.53.5100коричневый2428
1249177
2.53.5100Голубой2428
1249180
2.53.5100зеленый/желтый2428
1249181
2.53.5100серый2428
1249183
2.53.5100красный2428
1249187
44100чёрный38,441
1249190
44100зеленый/желтый38,441
1249191
44100серый38,441
1249194
64.6100чёрный57,658
1249196
64.6100Голубой57,658
1249197
64.6100зеленый/желтый57,658
1249199
64.6100красный57,658
1249201
106.3100чёрный96105
1249204
106.3100зеленый/желтый96105
1249205
106.3100красный96105
1249207
167.9100чёрный153,6165
1249209
167.9100Голубой153,6165
1249210
167.9100зеленый/желтый153,6165
1249213
259.3100чёрный240244
1249226259.3100коричневый240244
1249215
259.3100зеленый/желтый240244
1249218
3510.6100чёрный336339
1249220
5013100чёрный480500
1249222
7014.9100чёрный672686
1249223
9516.8100чёрный912902
1249224
12018.4100чёрный11521173

Преимущества

  • For protection against personal injury and damage to property.
  • Electron beam cross-linked insulating material enables use at low and high temperatures (-50°C to +125°C)
  • Halogen free and highly flame retardant materials reduce the risk of flame propagation, high smoke density and toxic flue gases in the event of a fire
  • Сертификация UL/CSA в соответствии с техническими характеристиками позволяет использовать изделия в Северной Америке.

Области применения

  • For universal use for wiring machine-internal and cross-plant control circuits.
  • Typical areas of application are heaters, switchgear, connection boxes, lighting, etc.
  • For fixed installation and occasional flexing without tensile strain.
  • For permanent installation on, in, and under plaster, in pipes, and in closed installation ducts.
  • The electron beam cross-linked polymer compound is highly resistant to oils, fuels, alkalis and acids

Характеристики

  • Огнестойкость:
    - пламезамедление (IEC 60332-1-2);
    - отсутствие галогена (IEC 60754-1)
    - отсутствие коррозионных газов (IEC 60754-2);
    - низкая плотность дыма (IEC 61034-2);
    - низкая токсичность (EN 50305).
  • Устойчивость к воздействию УФ согласно ISO 4892-2, способ A, и устойчивость к воздействию озона согласно EN 50396 или VDE 0473-396, способ B

Norm references / Approvals

  • UL AWM Style 3271 and 3820

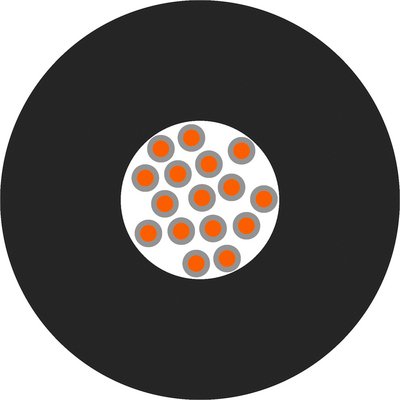

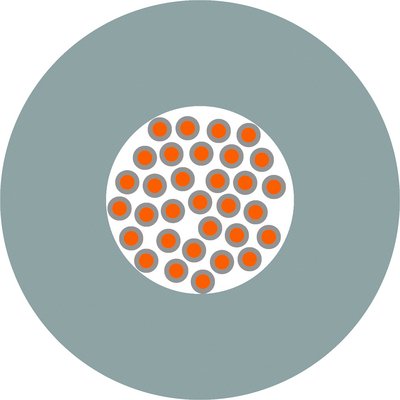

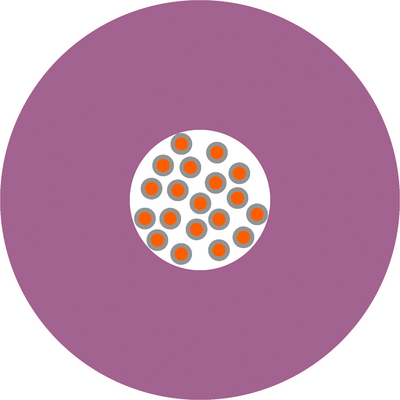

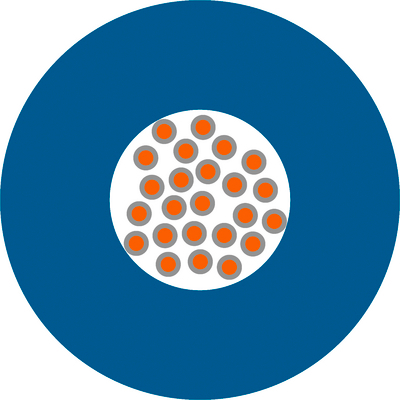

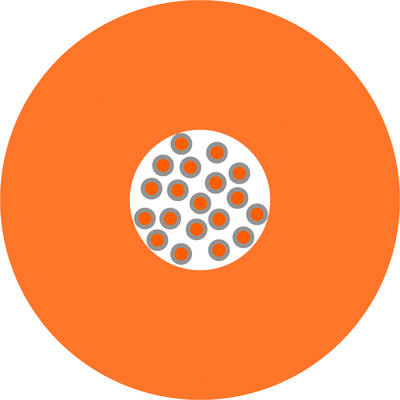

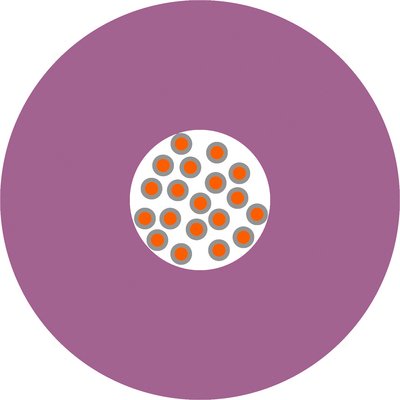

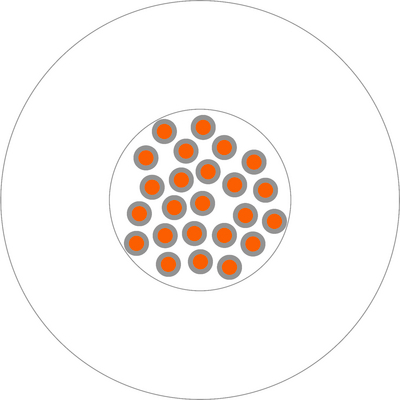

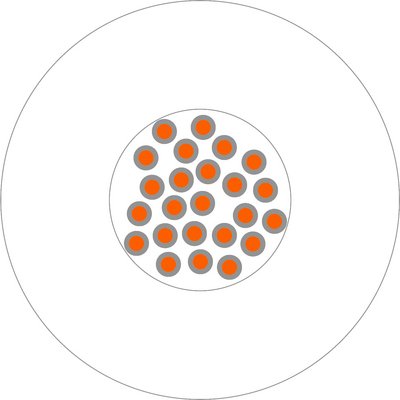

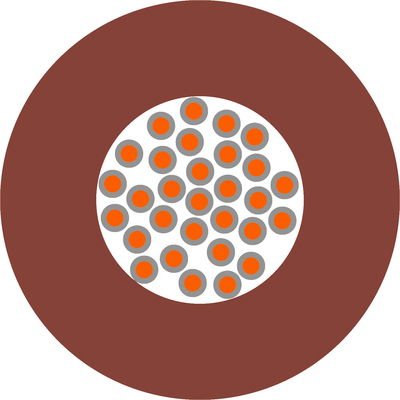

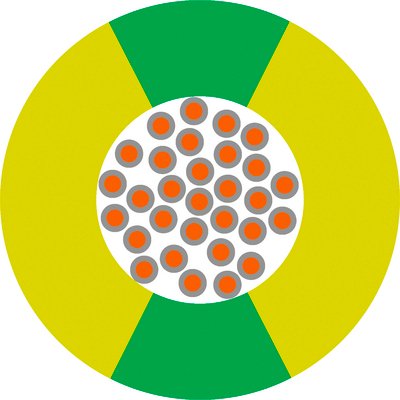

Конструкция

  • Жилы из медных лужёных тонких проволок
  • Изоляция из полиолефинового сополимера с электронной сшивкой

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000993
  • ETIM 5.0 Class-Description: провода одножильные

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000993
  • Описание класса ETIM 6.0: одножильный провод

Конструкция жилы

  • Из тонких медных проволок в соотв. с VDE 0295, класс 5 / IEC 60228 класс 5, от 0,5 мм²

Минимальный радиус изгиба

  • Неподвижное применение: 4 x D

Номинальное напряжение

  • UL 600V and 1000V

Испытательное напряжение

  • 4000 B

Tемпературный диапазон

  • Fixed installation: -50°C up to +125°C
    UL: up to +125°C max. conductor temp.

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • Упаковка: бухты до 30 кг/250 м или на барабанах
  • Укажите желаемую упаковку (например, 1 x 500 м на барабане или 5 x 100 м в бухтах)
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
