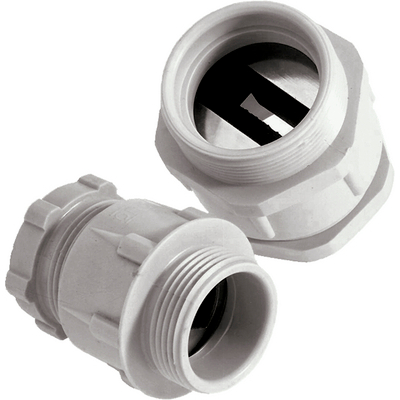

SKINDICHT® SVFK-M

SKINDICHT® SVFK-M, полиамидные сальники с метрической резьбой для плоских кабелей с допуском, для зажима двух плоских кабелей

Большой диапазон размеров резьбы Максимальная защита от вибраций Время на монтаж

CE

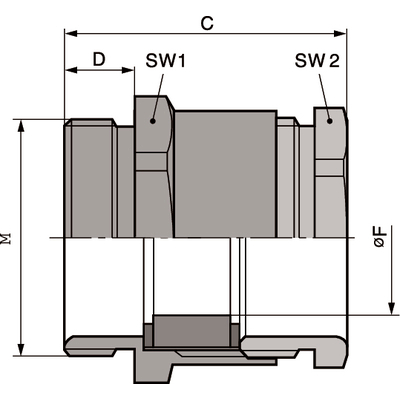

Артикул Обозначение/Размер Ширина плоского кабеля мин./макс. PL_DYN_DICKEKABEL SW1/SW2 мм Общая длина С (мм) Thread length D mm Штук/ед. упаковки
SKINDICHT® SVFK-M
52107900
M 25 x 1,5 - / 15 - - 5.0 27.0 / 23.0 41.0 11 25
52107901
M 32 x 1,5 10.0 / 21 3.0 - 8.0 36.0 / 30.0 39.0 10 25
52107902
M 40 x 1,5 16.0 / 28 4.0 - 11.5 42.0 / 40.0 44.0 11 25
52107903
M 50 x 1,5 26.0 / 35 4.0 - 11.5 53.0 / 50.0 50.5 11 5
52107904
M 50 x 1,5 30.0 / 40 5.0 - 12.0 60.0 / 55.0 53.5 11 5
52107905
M 63 x 1,5 36.0 / 45 5.0 - 12.0 65.0 / 60.0 54.5 11 5

Преимущества

  • Экономичные типы из полимера
  • уплотнительные губки автоматически подгоняются
  • Нет необходимости в индивидуальной герметизации кабеля
  • С широким диапазоном обжима плоского кабеля
  • Большое отверстие, можно закрепить 2 плоских кабеля

Области применения

  • Для ввода плоских кабелей
  • Транспортные средства
  • Насосы
  • Лифтостроение
  • Монтаж распределительных электрошкафов

Конструкция

  • Метрическая соединительная резьба в соответствии с EN 50262
  • Техническая информация на основе DIN IEC 62444

Примечание

  • Подходящие плоские кабели см. ÖLFLEX® LIFT F для внутренней прокладки, или ÖLFLEX® CRANE F для применения вне помещений
  • Подходящая контргайка SKINTOP® GMP-GL-M

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000441
  • ETIM 5.0 Class-Description: кабельный ввод с резьбой

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000441
  • Описание класса ETIM 6.0: Кабельный ввод

Внимание

  • Монтажные размеры
    см. табл. T21 в приложении

Поставляемые цвета

  • RAL 7035 светло-серый

Материал

  • Корпус: полиамид
    Спец. уплотнение: CR (хлоропреновая резина)

Класс защиты

  • IP 54

Tемпературный диапазон

  • от -30 до +80 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
