EPIC® POWER LS1 D6 TWIST, короткий
Цилиндрические электрические соединители для сервоприводов и электропитания
Силовой кабельный штекерный соединитель EPIC ® LS1 с технологией быстрой блокировки TWIST
- Технология быстрой блокировки TWIST
- Штекер с блокировкой при повороте на 1/4
- Изготовлено в Германии
Преимущества
- Блокировка быстрее на 70%
- Конструкция с улучшенной электромагнитной совместимостью
- Безопасное и надёжное применение благодаря высокому классу защиты
Области применения
- Техника эксплуатации и монтажа оборудования
- Сервоприводы и конфекционированные сервокабели
- Не стыкуется со встречными элементами стандарта EPIC POWER LS1 в исполнении A1,A3,F6,F7,G4,G5
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC002635
- ETIM 5.0 Class-Description: Цилиндрический электрический соединитель (промышленный электрический соединитель)
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC002635
- Описание класса ETIM 6.0: Круглый штекерный соединитель (промышленный штекерный соединитель)
Номинальное напряжение, В
- 630 В (2 мм контакты)
- 250 В (1 мм контакты)
Номинальное импульсное напряжение
- 6 кВ (2 мм контакты)
- 4 кВ (1 мм контакты)
Номинальный ток, A
- 26A/3+PE+4, 25A/5+PE (2 мм контакты)
- 7 A (1 мм контакты)
Степень загрязнения
- 3
Переходное сопротивление
- < 4 мОм

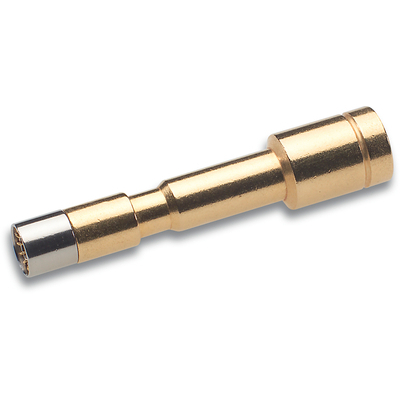

Контакты
- Латунь, позолоченная
Количество контактов
- 3+PE+4(2mm/1mm)
- 5+PE(2mm)
Допустимые сечения жил кабеля
- Соединение обжимом: 0,5-4,0 мм² (2 мм контакты)
- Соединение обжимом: 0,14–1,0 мм² (1 мм контакты)
Материал
- Корпус: цинковое литье под давлением, покрытый никелем, латунь, покрытая никелем
Изолятор: PA (полиамид)
Уплотнение: FPM (резина на фторкаучуке)
Класс защиты
- IP68 (10h/1m)
Количество разъединений
- 500
Tемпературный диапазон
- -25°C до +125°C
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
