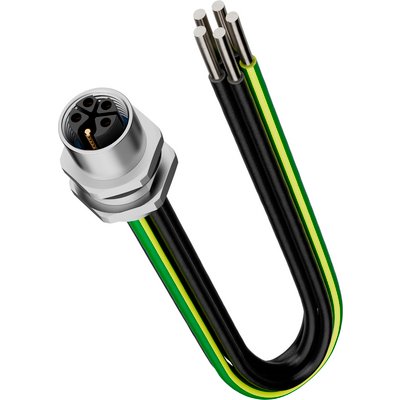

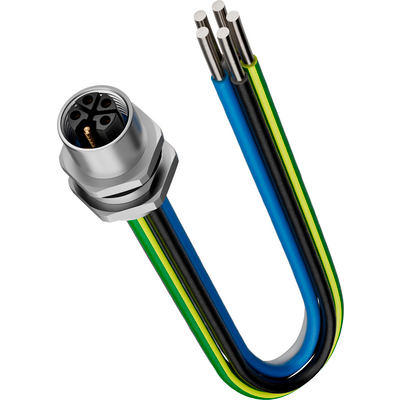

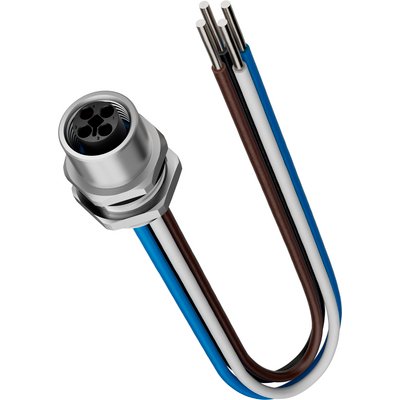

Основание силовой панели EPIC® M12, 630 В и 12 A, винтовое соединение 0,75—1,5 мм²

Легкое подключение благодаря метрической резьбе

информация по продукту (pdf)

Артикул	Описание	Включая контакты	Поверхность	Длина удаленной изоляции (мм)	Виды крепления	К-во контактов	Packaging unit
381166916	Гнездо	5	Au	4,0	M16	4+PE	10
381166915	Штыревой контакт	5	Au	4,0	M16	4+PE	10
381166914	Гнездо	5	Au	4,0	M16	4+PE	10
381166913	Штыревой контакт	5	Au	4,0	M16	4+PE	10
381166912	Гнездо	5	Au	4,0	M16	4+PE	10
381166911	Штыревой контакт	5	Au	4,0	M16	4+PE	10
381166910	Гнездо	4	Au	4,0	M16	4	10
381166909	Штыревой контакт	4	Au	4,0	M16	4	10

Преимущества

Универсальное решение для индивидуальных приборов
Простой монтаж, напр. в распределительных электрошкафах
Простой монтаж, напр. в распределительных электрошкафах
UL certification according to technical data enables use of the product in the North American region.
When connected, protection class IP 67 can be achieved.

Области применения

Универсальное решение для индивидуальных приборов
Универсальное решение для индивидуальных приборов
Универсальное решение для индивидуальных приборов
Good oil and chemical resistance.

Классификация ETIM 5

ETIM 5.0 Class-ID: EC002635
ETIM 5.0 Class-Description: Цилиндрический электрический соединитель (промышленный электрический соединитель)

Классификация ETIM 6

Обозначение класса ETIM 6.0: EC002635
Описание класса ETIM 6.0: Круглый штекерный соединитель (промышленный штекерный соединитель)

Степень загрязнения

3

Переходное сопротивление

< 5 мОм

Контакты

Медный сплав, позолоченные

Количество контактов

T-coding, S-coding, L-coding, K-coding
4; 3+PE; 4+FE; 4+PE

Класс защиты

IP 67

Количество разъединений

100

Tемпературный диапазон

-25°C ... +85°C
