EPIC® POWER M17 F6
Цилиндрические электрические соединители для сервоприводов и электропитания

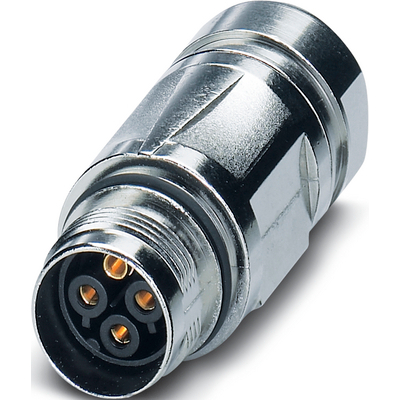

Кабельная соединительная муфта EPIC® M17 для удлинения кабелей
- Высокая мощность с минимальным требованием к пространству
- Контакты необходимо заказывать отдельно
- Изготовлено в Германии
Преимущества
- датчик/актуатор
- Исполнение с меньшим числом контактов для более высокого тока
- Оптимальная электромагнитная совместимость
Области применения
- Сервоприводы и конфекционированные сервокабели
- Производство промышленного оборудования, аппаратостроение
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC002635
- ETIM 5.0 Class-Description: Цилиндрический электрический соединитель (промышленный электрический соединитель)
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC002635
- Описание класса ETIM 6.0: Круглый штекерный соединитель (промышленный штекерный соединитель)
Номинальное напряжение, В
- 630В: контакты 2 мм и 1 мм
- 60 В: 0,6 мм контакты
Номинальное импульсное напряжение
- 6кВ: контакты 2 мм и 1 мм
- 1,5 кВ: 0,6 мм контакты
Номинальный ток, A
- 3 + PE: 20A, 5+PE/6+PE/7+PE:14A, 3+PE+5:14A/3,6A
Степень загрязнения
- 3
Контакты
- Латунь, позолоченная
Количество контактов
- 3+PE, 5+PE, 6+PE, 7+PE, 3+PE+5
- Контакты: 3 + заземление PE (2 мм), 5 + заземление PE (1 мм), 6 + заземление PE (1 мм), 7 + заземление PE (1 мм), 3 + заземление PE + 5 (1 мм/0,6 мм)
Допустимые сечения жил кабеля
- Обжатие: 3 + PE: 0,5–2,5 мм², 5 + PE/6 + PE/7 + PE: 0,06–1 мм², 3 + P + 5: 0,06–1/0,06–0,5 мм²
Материал
- Корпус: цинковое литье под давлением, покрытый никелем, латунь, покрытая никелем
Изолятор: PA (полиамид)
Уплотнение: FPM (резина на фторкаучуке)
Класс защиты
- IP 67
Количество разъединений
- 100
Tемпературный диапазон
- от -40 до + 125 °C
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
