EPIC® H-A 10

Вставки для штекерных соединителей H-A до 400 В с удобным в обслуживании винтовым соединением

Узкая стандартная вставка легко присоединяется с помощью штифта и может использоваться универсально для подачи тока и напряжения, например, в системах управления.

  • Еще более высокая пробивная прочность, 400 В на небольшой площади
  • Универсальный, для контрольных и силовых цепей
  • Изготовлено в Германии

Машиностроение, промышленное оборудованиеЖелезно-дорожный транспортВетроэнергетикаВремя на монтажМесто для монтажаНапряжениеРазличные разрешение на эксплуатацию

CEVDEcRUus

Артикул ОбозначениеТип контактаЗащита жилыКоличество рабочих контактовPackaging unit
H-A 10 винтовое соединение
10440100

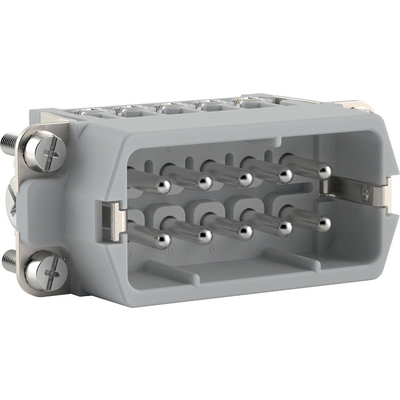

H-A 10 SSШтыревой контактда1–105
10441100

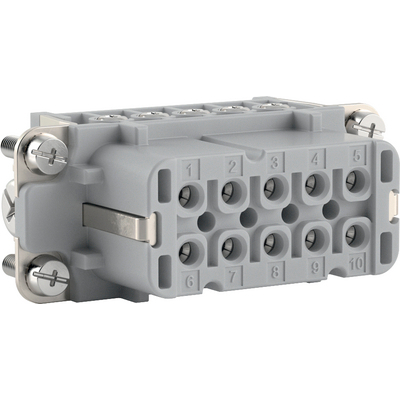

H-A 10 BSГнездода1–105
10440000
H-A 10 SSШтыревой контакт-1–105
10441000
H-A 10 BSГнездо-1–105

Преимущества

  • Еще более высокая пробивная прочность, 400 В на небольшой площади
  • Узкий изолятор для стандартных применений
  • Удобное в обслуживании винтовое соединение для различных сечений, головка винта PH1 подходит для электрошуруповерта
  • Универсальный, для контрольных и силовых цепей
  • Railway applications
    - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3

Области применения

  • Машино- и станкостроение
  • Техника управления
  • Переработка пластмасс

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000438
  • Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

  • IEC: 400 В
    UL: 600 В
    CSA: 600 В

Номинальное импульсное напряжение

  • 4 кВ

Номинальный ток, A

  • IEC: 16 A
    UL: 14 A
    CSA: 16 A

Степень загрязнения

  • 3

Воспламеняемость

  • UL94 V-0

Переходное сопротивление

  • 1,5–4 мОм

Контакты

  • Медный сплав, посеребрённые

Количество контактов

  • 10 + PE

Допустимые сечения жил кабеля

  • Винтовое соединение: 0,5-2,5 мм²

Длина удаленной изоляции (мм)

  • 8

Материал

  • PC поликарбонат

Количество разъединений

  • 500

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. №:B437
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40 до +120 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
