EPIC® H-A 10 TBFH-LB

Электрические соединители с компактной формой корпуса

Компактная конструкция корпуса из металла идеально подходит для использования в прямоугольных штекерных соединителях в условиях ограниченного пространства.

  • Больше пространства для внутренней разводки
  • Класс защиты UL50E, испытано

Машиностроение, промышленное оборудованиеМеханическая стойкостьИзносостойкиеВодонепроницаемые

CEcRUusПроверено VDE

Артикул ОбозначениеMPGПромежуточный штуцерШтук/ед. упаковки

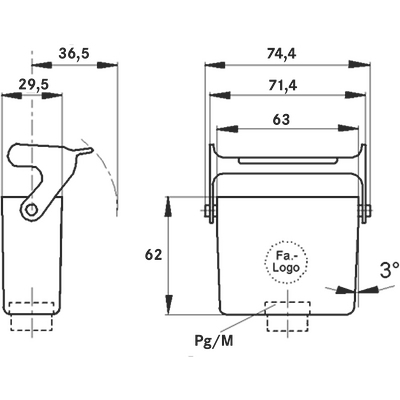

H-A корпуса: корпус подвижный (прямой ввод кабеля, продольная скоба, высокие)
70450400
H-A 10 TBFH-LB 21-21да5
79450400
H-A 10 TBFH-LB M2525--5

Преимущества

  • Оптимальные габариты для применения в ограниченном пространстве

Области применения

  • Машино- и станкостроение
  • Техника управления
  • Электронная лаборатория

Характеристики

  • Корпус подвижный, высокий
  • 1 продольная скоба
  • Ввод кабеля прямо
  • Типы с / без промежуточного штуцера

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 Class-Description: Корпус для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000437
  • Описание класса ETIM 6.0: Корпус для промышленного штекерного соединителя

Материал

  • Корпус:
    алюминиевое литье, серый
    Скоба: оцинкованная сталь
    Уплотнение: NBR (бутадиен-нитрильный каучук)

Класс защиты

  • IP 65 (в закрытом виде)
  • NEMA 250, UL50E: 12, 4 (заблокированный)

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. №:B437
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40°C до +100°C, кратковременно до +125°C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
