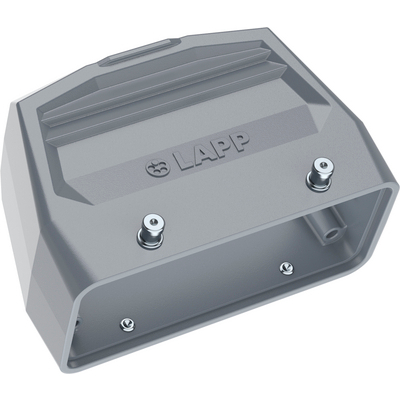

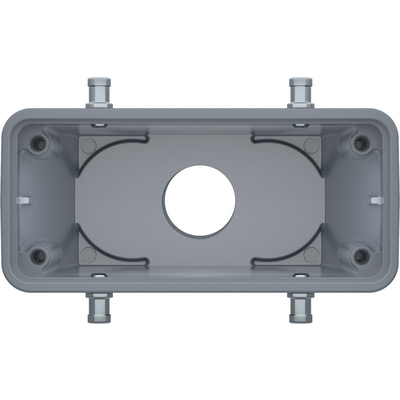

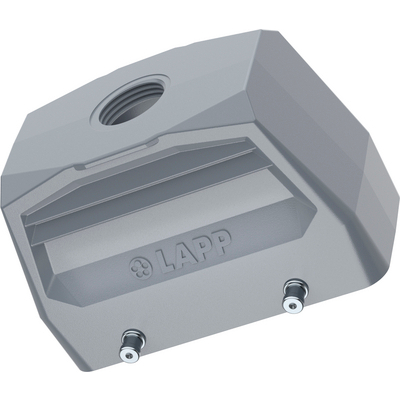

EPIC® H-B 16 T

Корпуса типа Н-В. Промышленный стандарт

The same, yet better: you'll be impressed with this rectangular connector hood, the design and haptics of which have been completely revamped. While the technical properties and advantages have remained identical, the modern design not only impresses visually, but gives you a much better grip when connecting and disconnecting.

Ребристая поверхность для удобного вытаскивания штекера

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеМеханическая стойкостьИзносостойкиеВодонепроницаемые

CEcRUusПроверено VDE

Артикул MШтук/ед. упаковки
190800012010

Преимущества

  • The hood housing is mateable with many commercially available housings (panel-mount base, surface-mount base or coupler hood housings).
  • The user-friendly design with a good grip makes the plug connection easy to connect and release.
  • Locking takes place using a stainless-steel double lever on the counter-housing.
  • Corresponds to protection class IP 65 when locked.
  • UL certification according to technical data enables use of the product in the North American region.

Области применения

  • To protect the connector insert from environmental influences.
  • For use with many EPIC® rectangular connector inserts or module inserts.
  • For power supply connection of devices and machines in various applications.
  • With modular connector assembly, also suitable for signal and data transmission.
  • For use with a cable gland or a collar.
  • Withstands high environmental and mechanical stresses.

Характеристики

  • Корпус низкий, верхняя часть штекера
  • Винты для поперечных скоб
  • Ввод кабеля прямо

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 Class-Description: Корпус для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000437
  • Описание класса ETIM 6.0: Корпус для промышленного штекерного соединителя

Материал

  • Корпус: алюминиевый сплав с порошковым покрытием, серый
    Скоба: оцинкованная сталь
    Уплотнение: NBR (бутадиен-нитрильный каучук)

Класс защиты

  • IP 65 (в закрытом виде)

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. №:B437
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40°C до +100°C, кратковременно до +125°C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
