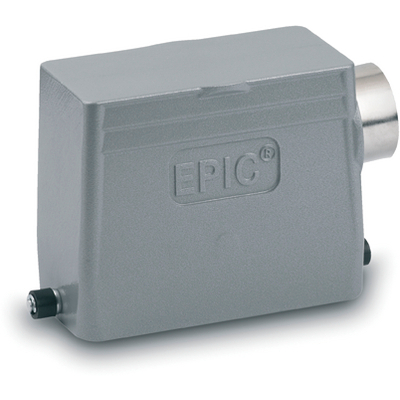

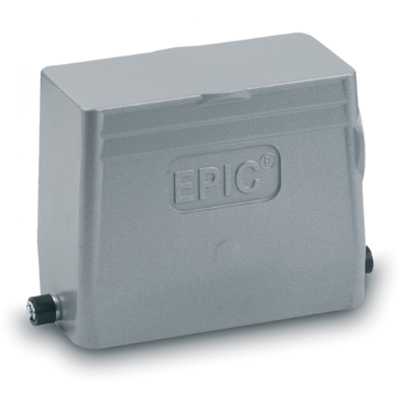

EPIC® H-B 16 TSH-RO

Корпуса типа Н-В. Промышленный стандарт

Универсальный корпус из металла для использования в полимерной промышленности и сфере машиностроения и производства промышленного оборудования с боковым кабельным вводом и винтом для продольной скобы.

  • Ребристая поверхность для удобного вытаскивания штекера
  • Больше пространства для внутренней разводки
  • Класс защиты UL50E, испытано

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеМеханическая стойкостьИзносостойкиеВодонепроницаемые

CEcRUusПроверено VDE

Артикул ОбозначениеMPGПромежуточный штуцерPackaging unit
H-B корпуса: корпус – верхняя часть штекера (ввод кабеля сбоку, винты для продольной скобы, высокий)
70104200
H-B 16 TSH-RO 21-21да5
70104400
H-B 16 TSH-RO 29-29да5
79104200
H-B 16 TSH-RO M2525--5
79104400
H-B 16 TSH-RO M3232--5
79104800
H-B 16 TSH-RO M4040--5

Преимущества

  • Стандартные корпуса. Большой выбор изоляторов
  • Возможно увеличение корпуса с M40 на M50 со SKINTOP 53112083 (диапазон зажимов 27–35 мм)

Области применения

  • Техника эксплуатации и монтажа оборудования
  • Оборудование для проведения концертных и массовых мероприятий
  • Переработка пластмасс

Характеристики

  • Корпус высокий
  • Винты для продольной скобы
  • Ввод кабеля сбоку
  • Типы с / без промежуточного штуцера

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 Class-Description: Корпус для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000437
  • Описание класса ETIM 6.0: Корпус для промышленного штекерного соединителя

Материал

  • Корпус: алюминиевый сплав с порошковым покрытием, серый
    Скоба: оцинкованная сталь
    Уплотнение: NBR (бутадиен-нитрильный каучук)

Класс защиты

  • IP 65 (в закрытом виде)
  • UL50 тип 12 (с защелкой)

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. №:B437
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40°C до +100°C, кратковременно до +125°C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
