EPIC® K 4/8

Изолятор силовой и управления

Комбинированная вставка для кабелей питания и управления, предназначена для передачи больших мощностей в сочетании с электрическими сигналами. Используется во многих отраслях промышленности.

4-полюсная силовая вставка для прямоугольного штекерного соединителя с дополнительными 8 сигнальными контактами

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеВетроэнергетикаРасширенный температурный диапазон

cRUus

Артикул ОбозначениеТип контактаКоличество рабочих контактовPackaging unit
Винтовое соединение EPIC® K 4/8
44424053
EPIC® K 4/8 SSШтыревой контакт4 + 8 + PE10
44424054
EPIC® K 4/8 BSГнездо4 + 8 + PE10

Преимущества

  • Питание и управление в одном штекерном соединителе
  • Оптимально с кабелями ÖLFLEX® SERVO

Области применения

  • Машиностроение
  • Техника управления
  • Возобновляемые источники энергии

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000438

Номинальное напряжение, В

  • IEC: 400 В
    UL: 600 В
    CSA: 600 В

Номинальное импульсное напряжение

  • 6 кВ

Номинальный ток, A

  • 80 A Power
  • 16 A Control

Степень загрязнения

  • 3

Воспламеняемость

  • UL94 V-0

Переходное сопротивление

  • < 5 мОм

Количество контактов

  • 4 + 8 + PE

Допустимые сечения жил кабеля

  • Винтовое соединение: 1,5–16,0 мм² (контакт питания)
  • Винтовое соединение: 0,5–2,5 мм² (контакт управления)

Длина удаленной изоляции (мм)

  • 14 ± 0,5 мм (питание)
  • 6 ± 0,5 мм (управляющий)

Материал

  • PC поликарбонат

Количество разъединений

  • 500

Сертификаты соответствия

  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40 до +125 °C

  • PE соединение с 16-мм² проводом возможно только с рекомендуемым кольцеобразным наконечником 44424029

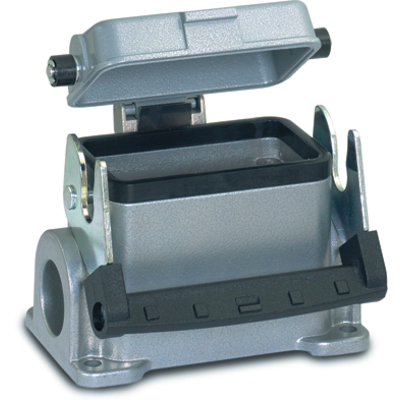

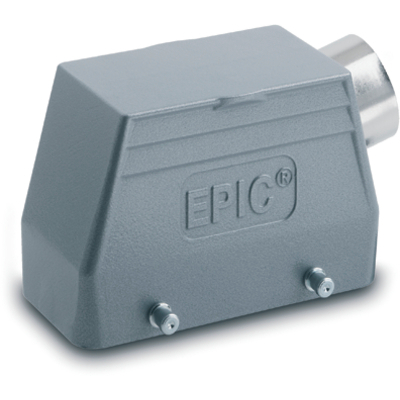

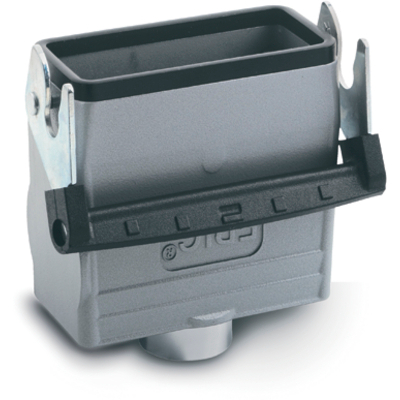

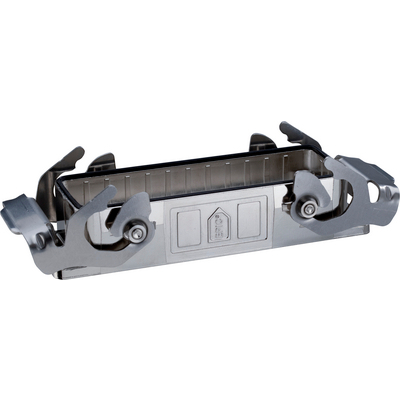

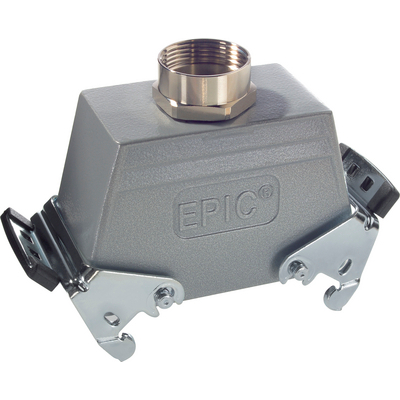

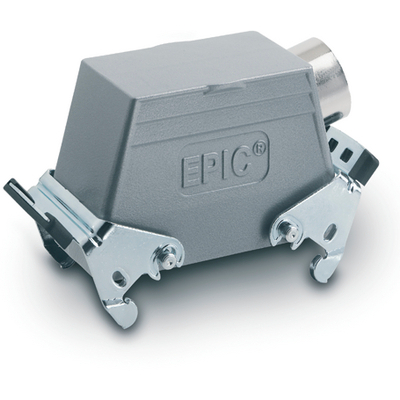

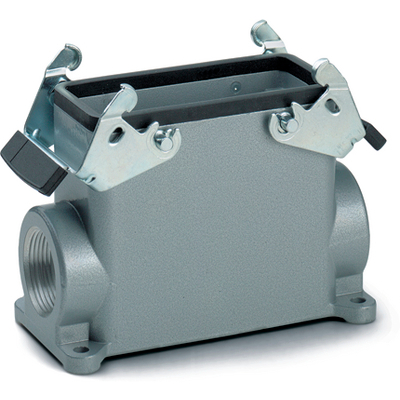

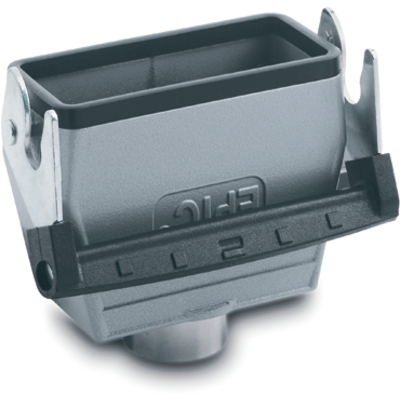

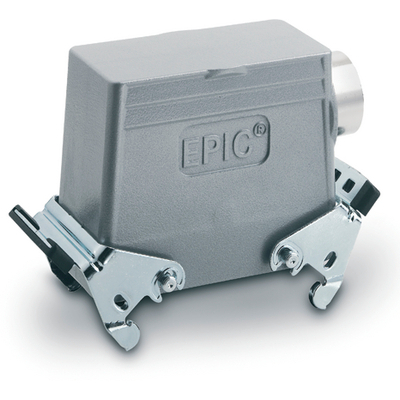

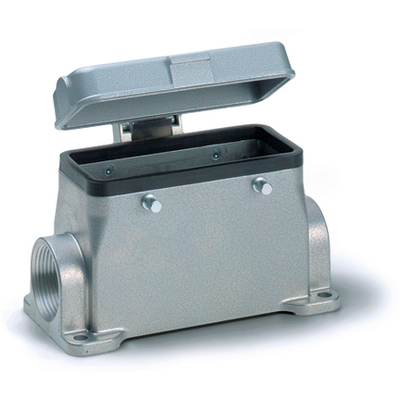

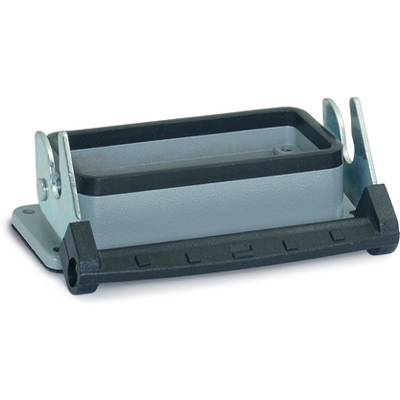

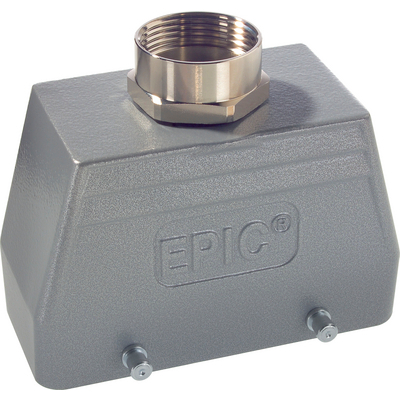

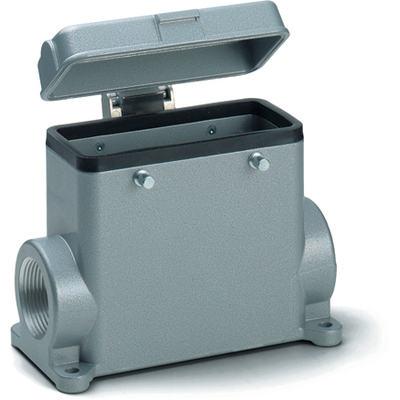

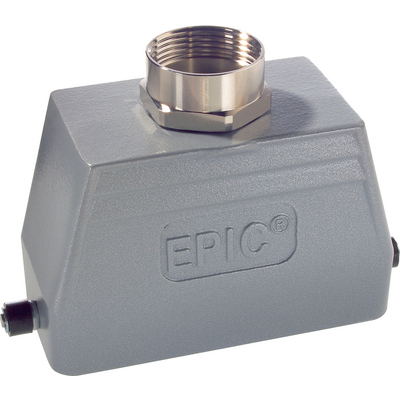

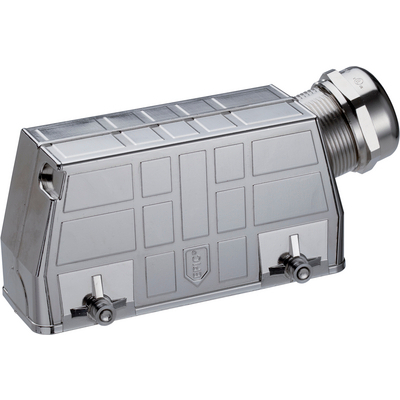

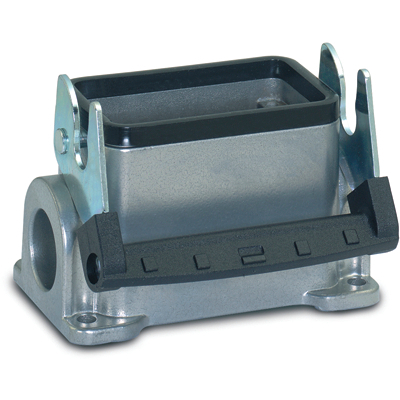

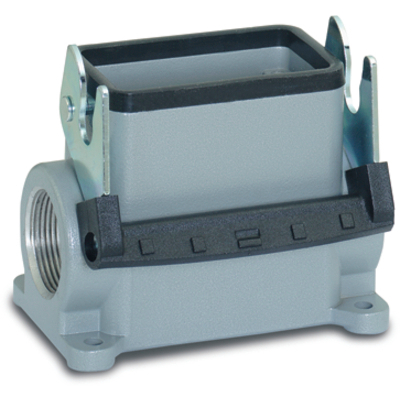

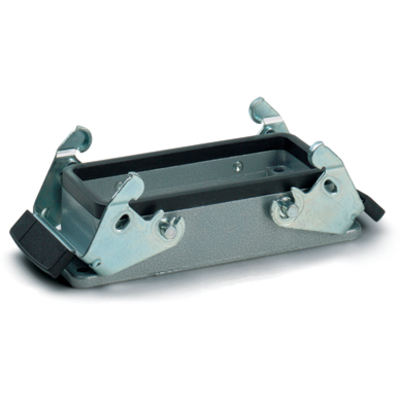

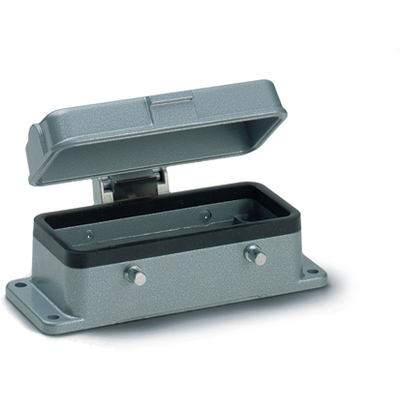

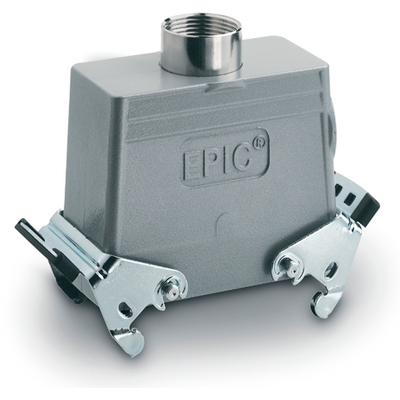

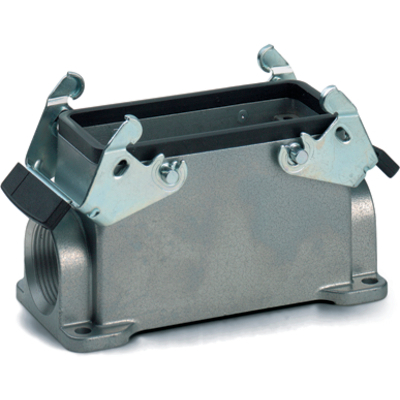

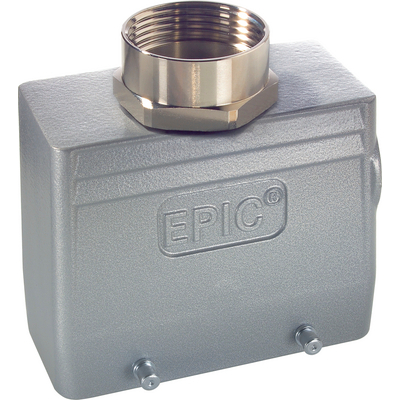

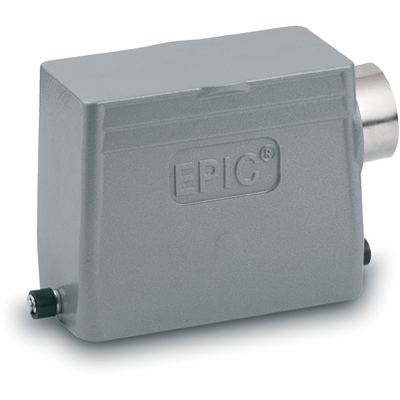

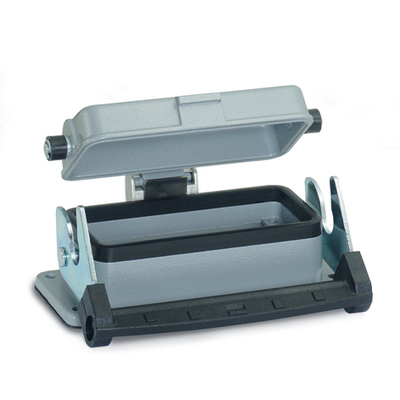

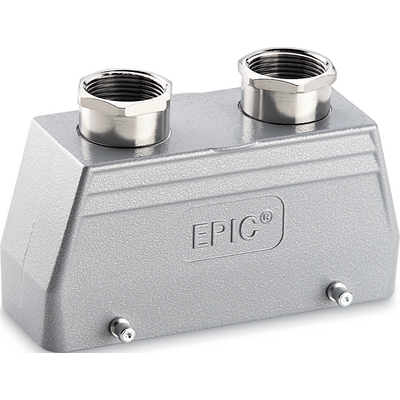

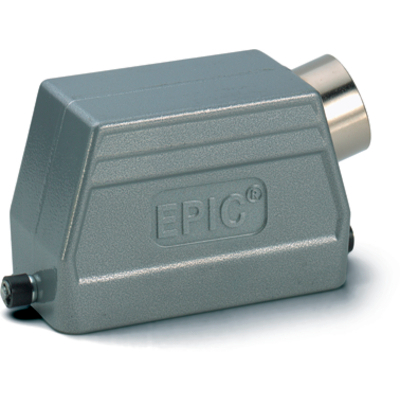

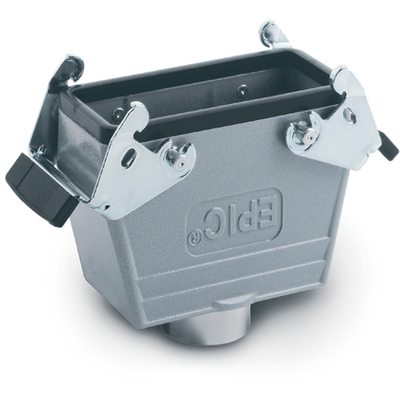

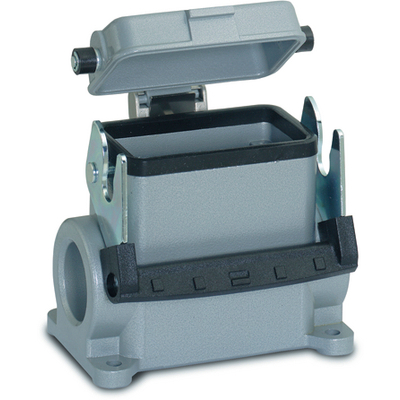

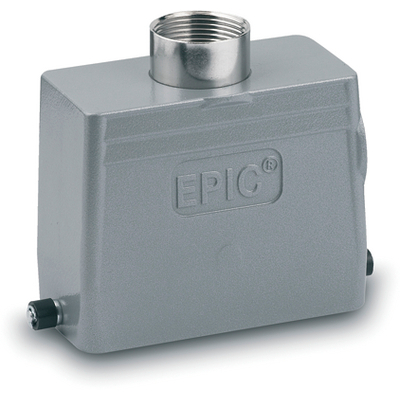

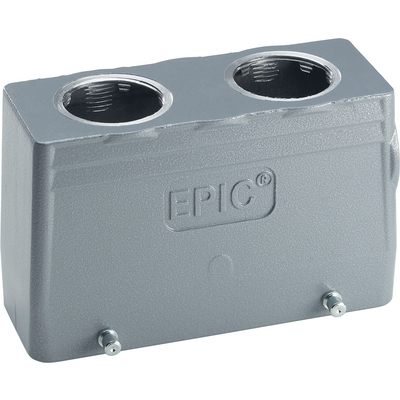

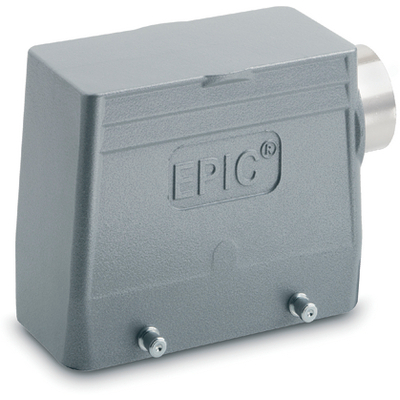

  • Вставки должны использоваться с соответствующими корпусами
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
  • Для подсоединения многопроволочных проводов следует использовать наконечник для жил.
