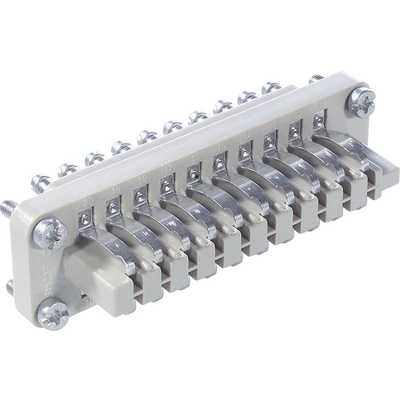

EPIC® STA 20 Соединение пайкой

Изоляторы STA с пружинным типом соединения

Вставка для штекеров для соединения пайкой идеально подходит для распределительных шкафов. Кроме того, она содержит усиленные пружины контактов.

  • Для надежного соединения в жестких условиях окружающей среды
  • Механически прочные пружинные контакты
  • Made in Germany

Машиностроение, промышленное оборудование

CSA RU

Артикул Обозначение Тип контакта Количество рабочих контактов Штук/ед. упаковки
STA 20 соединение пайкой
10500200
STA 20 SL Штыревой контакт 1–20 5
10502200
STA 20 FL Пружина 1–20 5

Преимущества

  • Надежное соединение благодаря прочным пружинным контактам
  • Изоляторы STA с пружинным типом соединения

Области применения

  • Оборудование управления
  • Компоновка на основе сменных модулей
  • Электронная лаборатория

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000438
  • Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

  • IEC: 24 В AC, 60 В DC
    UL: 48 В
    CSA: 48 В

Номинальный ток, A

  • IEC: 7 A
    UL: 7 A
    CSA: 7 A

Степень загрязнения

  • 2

Переходное сопротивление

  • < 3 мОм

Контакты

  • Медный сплав, покрытие оловом

Количество контактов

  • 20

Допустимые сечения жил кабеля

  • Соединение пайкой: до 1,5 мм²

Длина удаленной изоляции (мм)

  • 5

Количество разъединений

  • 100

VDE-испытания

  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • -40°C до +80°C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
