EPIC® H-A 16 SGR-LB

Электрические соединители с компактной формой корпуса

The robust metal housing with its compact design is suitable for applications with a high number of contacts such as in electronic laboratories.

Класс защиты UL50E, испытано

ВодонепроницаемыеИзносостойкиеМеханическая стойкостьМашиностроение, промышленное оборудование

cRUusVDE audited

Артикул ОбозначениеMPG

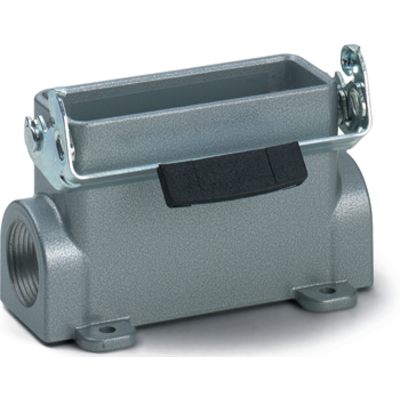

H-A корпуса: корпус фиксированный (1 ввод для кабеля, продольная скоба)
10567100
H-A 16 SGR-LB 16-16
10567000
H-A 16 SGR-LB 21-21
19567100
H-A 16 SGR-LB M2020-
19567000
H-A 16 SGR-LB M2525-

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 Class-Description: Корпус для промышленных электрических соединителей

Классификация ETIM 6

  • ETIM 6.0 Class-ID: EC000437
  • ETIM 6.0 Class-Description: Housing for industrial connectors

Материал

  • Корпус:
    алюминиевое литье, серый
    Скоба: оцинкованная сталь
    Уплотнение: NBR (бутадиен-нитрильный каучук)

Класс защиты

  • IP 65 (в закрытом виде)
  • NEMA 250, UL50E: 12, 4 (заблокированный)

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. №:B437
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40°C до +100°C, кратковременно до +125°C

Преимущества

  • Узкий и компактный, для применения с большим количеством контактов

Области применения

  • Машино- и станкостроение
  • Техника управления
  • Электронная лаборатория

Характеристики

  • Корпус фиксированный
  • 1 продольная скоба
  • 1 ввод для кабеля
