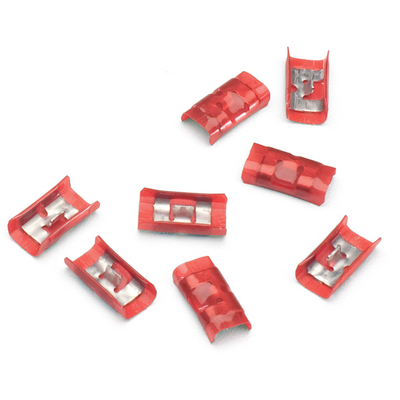

RSK Одноэлементные заземляющие контакты для экрана

RSK one-piece screen connector of the SHIELD-KON System for connecting screened cables quickly

ЭМС Время на монтаж

Артикул Обозначение Цвет Ø по экрану, мм Подходящая обжимная вставка
61721340
RSK 5101 красный 1.27 - 2.28 101 A/B
61721350
RSK 5201 голубой 2.29 - 3.65 201 C/D/E/F
61721360
RSK 5301 желтый 3.66 - 5.12 301 G/H/J
61743200
RSK 5401 зеленый 5.13 - 7.62 401 K/L/M/N
61753760
RSK-Шаблон - - -

Преимущества

  • 4 типоразмера могут могут быть маркированы разными цветами

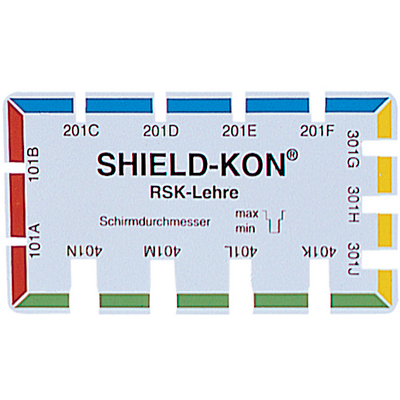

  • Шаблон помогает при определении подходящего соединителя и обжимных клещей (кабель с удаленной изоляцией помещается с экраном в отверстие)
  • Быстрый монтаж

Области применения

  • SHIELD-KON® - быстрое заземление экрана кабеля

Конструкция

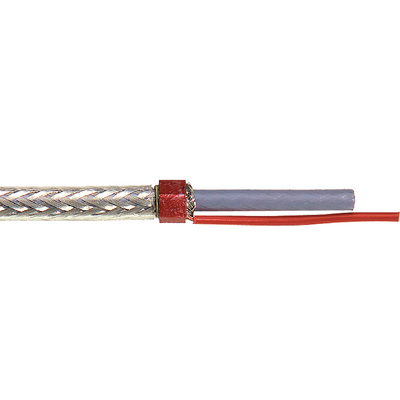

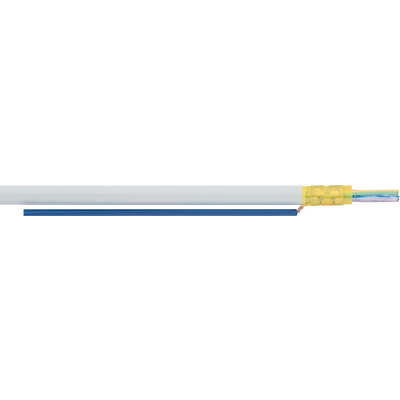

  • Просто вставьте контакт в инструмент, затем подведите экран кабеля и зажмите
  • При обжатии соединитель принимает круглую форму и оба конца направлены друг на друга
  • При обжатии экранированного кабеля, убедитесь, что изоляция кабеля совпадает с изоляцией контакта Mylar®
  • Внутри соединителя находится язычок для жилы заземления и зажим для экранированного кабеля

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC002650
  • Описание класса ETIM 5.0: соединение для экранированных проводов

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC002650
  • Описание класса ETIM 6.0: Подключение для экранированного кабеля

Материал

  • Лужёная электролитическая медь
  • Изоляция — ламинированная полиэстерная плёнка

Tемпературный диапазон

  • от -65°C до +125°C

  • MYLAR® – зарегистрированный товарный знак DuPont de Nemours. SHIELD-KON® – зарегистрированный товарный знак Thomas & Betts.
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
