ETHERLINE® P Flex Cat.5e M12

Патчкорды М12 для промышленного Ethernet

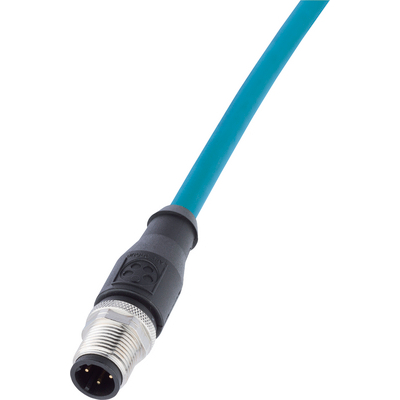

Промышленный патч-корд Ethernet, кат. 5е, штыревой контакт М12, код Д, полиуретановый, гибкий

  • Без галогенов, самозатухающий
  • Дополнительные варианты на сайте www.lappkabel.de/konfektionsfinder или по запросу.

Водонепроницаемые ЭМС Время на монтаж Механическая стойкость Без галогенов Машиностроение, промышленное оборудование Automation/Fältinstallation

EtherNetIP

Артикул Обозначение Длина, м Вес меди, кг/1000 шт.

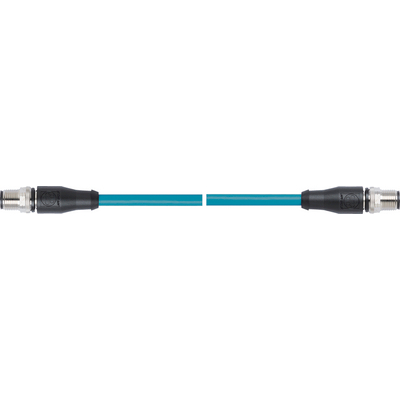

прямой штекер M12 на прямой штекер M12
2171097
IE-5-M12D-S-1-P-2-26-7-M12D-S 1 19
2171098
IE-5-M12D-S-2-P-2-26-7-M12D-S 2 38
2171099
IE-5-M12D-S-3-P-2-26-7-M12D-S 3 57
2171100
IE-5-M12D-S-5-P-2-26-7-M12D-S 5 95
2171101
IE-5-M12D-S-10-P-2-26-7-M12D-S 10 190
2171102
IE-5-M12D-S-20-P-2-26-7-M12D-S 20 380

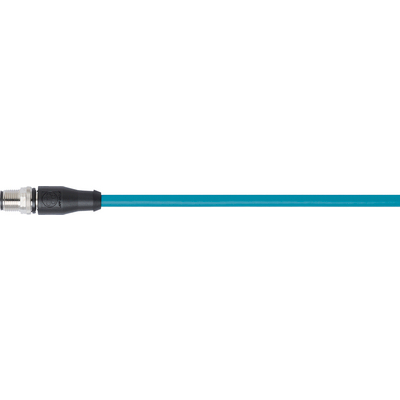

прямой штекер M12 на свободный конец кабеля
2171103
IE-5-M12D-S-1-P-2-26-7-OE 1 19
2171104
IE-5-M12D-S-2-P-2-26-7-OE 2 38
2171105
IE-5-M12D-S-3-P-2-26-7-OE 3 57
2171106
IE-5-M12D-S-5-P-2-26-7-OE 5 95
2171107
IE-5-M12D-S-10-P-2-26-7-OE 10 190
2171108
IE-5-M12D-S-20-P-2-26-7-OE 20 380

Преимущества

  • Технология разъемного соединения позволяет
    быстро менять компоненты
  • Для прямого соединения двух электричес-
    ких компонентов

Области применения

  • Подходят для сетей EtherCAT и EtherNet/ IP
  • Подходит для применения в промышленной среде
  • Для прокладки внутри помещений
  • Для универсального применения

Характеристики

  • Соответствуют требованиям Cat. 5e, а также класса D
  • 2-х парные: 10/100 Mбит/с для промышленного Ethernet

Конструкция

  • Многопроволочный провод, 2x2x AWG26/7
  • Парная скрутка жил обеспечивает бесперебойную работу без помех (устранение взаимосвязи)
  • Общий экран из ламинированной алюминиевой фольги и оплётки из медных лужёных проволок
  • Наружная оболочка из полиуретана
  • Цвет: морской синий (RAL 5021)
  • Готовые соединительные кабели со штекерами М12 с кодировкой D и защитой от вибрации

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC002599
  • ETIM 5.0 Class-Description: промышленный патч-корд (витая пара)

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC002599
  • Описание класса ETIM 6.0: Соединительный кабель, медный, промышленный

Минимальный радиус изгиба

  • Подвижное применение: 15 x D
  • Неподвижное применение: 8 х D

Класс защиты

  • IP69

Tемпературный диапазон

  • Подвижное применение: от -5°C до +50°C (UL: +80°C)
  • Неподвижное применение: -30°C до +80°C

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • По запросам - другие длины или типы штекеров.
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
