ETHERLINE^® EC FD Cat.5e M12F

Преимущества

• Cоединительный кабель, конфекционированный с одной или с обеих сторон, экономит время монтажа и снижает либо исключает вероятность ошибок при сборке на месте.
• Высокая устойчивость к электромагнитным помехам благодаря скручиванию в виде звездочки, а также двойное экранирование из фольги, ламинированной алюминием, и высокая степень покрытия (SF / UTP).
• Поставляются со штекерными соединителями RJ45, M8 или M12D. Узкий штекерный соединитель RJ45 обеспечивает возможность применения с устройствами с крайне высокой плотностью размещения портов, а защита от вибраций, встроенная в штекерный соединитель M8/M12D, гарантирует бесперебойную эксплуатацию в условиях ударной и вибрационной нагрузки.

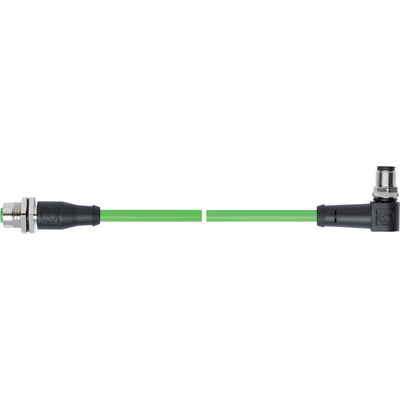

• Угловая форма разъема подходит для компактного вывода кабеля.
• Безгалогенная изоляция жилы и оболочка из компаунда для соответствия особым требованиям противопожарной защиты.

Области применения

• Конструкция кабеля обеспечивает сверхгибкое применение в условиях постоянного изгибания в буксируемых кабельных цепях или подвижных частях оборудования.
• Также подходит для приложений EtherCAT и EtherNET/IP.
• Соответствуют требованиям стандартов для применения в автобусах (испытание на огнестойкость согласно UNECE-R 118 для транспортных средств категории M3 (II и III)).
• Внешняя оболочка из полиуретана и разъемы выдерживают высокие механические нагрузки.
• Внешняя оболочка из полиуретана нечувствительна к смазочным материалам на основе минеральных масел и во многих случаях химически устойчива.

Характеристики

• Соответствуют требованиям Cat. 5e, а также класса D
• 2-х парные: 10/100 Mбит/с для промышленного Ethernet

Конструкция

• Многопроволочный провод, 2x2x AWG26/19
• Общий экран из ламинированной алюминиевой фольги и оплётки из медных лужёных проволок
• Наружная оболочка из полиуретана
• Цвет: зеленый (аналогичен RAL 6018)

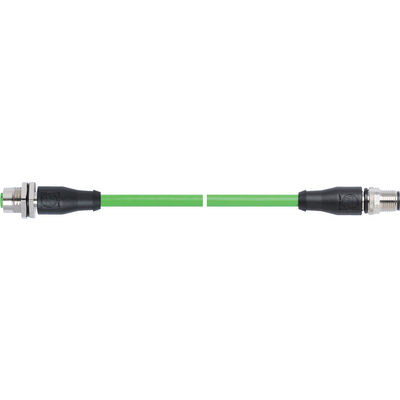

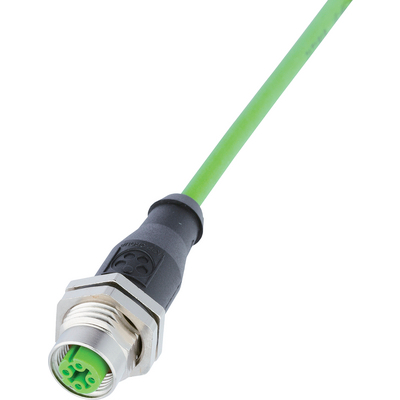

• Конфекционированные патчкорды с гнездом M12, D-кодировка
• 4-конт. штекер М12 с защитой от вибрации

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC002599
• ETIM 5.0 Class-Description: промышленный патч-корд (витая пара)
•

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC002599
• Описание класса ETIM 6.0: Соединительный кабель, медный, промышленный
•

Минимальный радиус изгиба

• Подвижное применение: 16 x D
• Неподвижное применение: 4 x D
•

Класс защиты

• M12 - IP69
•

Tемпературный диапазон

• Во время монтажа: от -30°C до +50°C
• Неподвижное применение: от -40 до +80 °C
•
