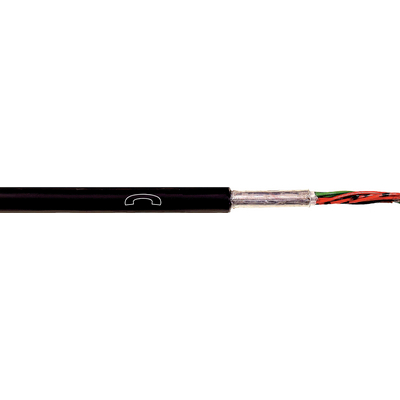

A-2Y(L)2Y...ST III BD Телефонный кабель для наружной прокладки

Области применения

• Кабели для телекоммуникационных систем и систем обработки данных
• Кабели для прокладки в земле, в трубах, но не в пожароопасных средах

Характеристики

• Цвет наружной оболочки: черный (RAL 9005)
• Стойкость к УФ-лучам и поперечная водонепроницаемость
• Типы A-2YF(L)2Y...ST III BD с гидрофобным заполнением стойкие дополнительно и к продольной водонепроницаемости.

Стандарты / Сертификаты соответствия

• В соответствии с нормами DIN VDE 0816

Конструкция

• Однопроволочная медная жила
• Изоляция жил из полиэтилена
• Каждые 5 четвёрок скручены в пучок, общая скрутка кабеля
• Бумажная лента
• Двухслойная оболочка: алюмополиэтиленовая лента и полиэтиленовая оболочка

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Сигнальный телекоммуникационный кабель
•

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000829
• Описание класса ETIM 6.0: Телекоммуникационный кабель
•

Маркировка жил

• В соответствии с VDE 0816,
  см. Приложение T10
•

Рабочая емкость

• При 800 Гц: макс. 52 нФ/км
•

Емкостная связь

• K1: 98 % <400 пФ/300 м
• K9-12: 98 % < 100 пФ/300 м
•

Сечение жилы в

• жила 0,6 мм: 0,28 мм²
• жила 0,8 мм: 0,5 мм²
•

Затухание

• При 800 Гц 0,6 мм: прим. 1,04 дБ/км
• При 800 Гц 0,8 мм: прим. 0,78 дБ/км

Минимальный радиус изгиба

• 10 x D
•

Испытательное напряжение

• Жила/жила: 500 В
• Жила/экран: 2000 В
•

Сопротивление шлейфа

• 0,6 мм: 130 Ом/км
• 0,8 мм: 73,2 Ом/км
•

Tемпературный диапазон

• При монтаже: от -20 до +50 °C
  После монтажа: ≤ +70 °C
•
