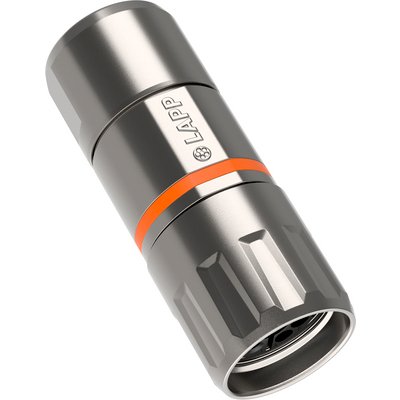

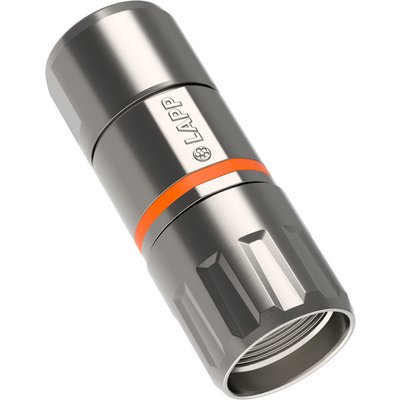

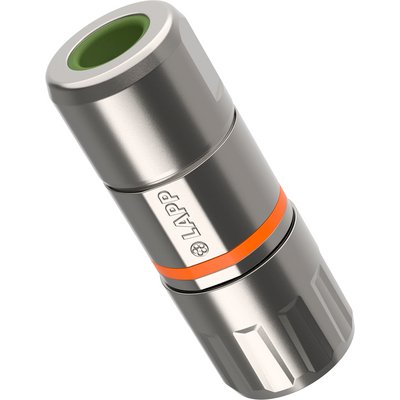

EPIC® POWER M23 D6

Преимущества

• Particularly high power despite extremely space-saving design for very small devices.
• Stability thanks to die-cast zinc metal housing.
• Reliable protection against electromagnetic interference thanks to integrated EMC cable gland.
• Housing is available separately or including insert.
• The individual housing can be used with inserts for either sockets or male contacts (available separately).

Области применения

• Especially for environments where electromagnetic compatibility (EMC) is required.
• For power supply connection of devices and machines in various applications.
• Typical areas of application are electric motors and servo drives.

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC002635
• ETIM 5.0 Class-Description: Цилиндрический электрический соединитель (промышленный электрический соединитель)
•

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC002635
• Описание класса ETIM 6.0: Круглый штекерный соединитель (промышленный штекерный соединитель)
•

Номинальное напряжение, В

• 1000 В
• 250 В (1 мм контакты)
•

Номинальное импульсное напряжение

• 6 кВ (2 мм контакты)
• 4 кВ (1 мм контакты)

Номинальный ток, A

• 30 A
• 7 A (1 мм контакты)
•

Степень загрязнения

• 3
•

Переходное сопротивление

• < 4 мОм

Контакты

• Латунь, позолоченная
•

Количество контактов

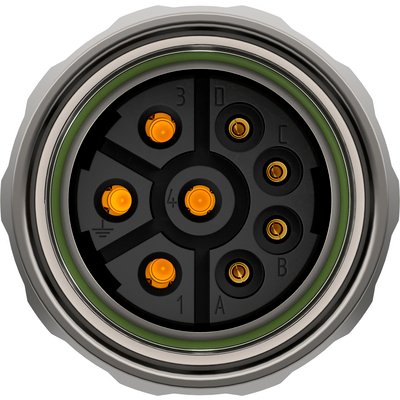

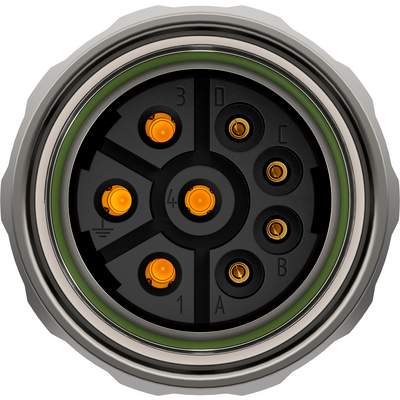

• 3+PE+4(2mm/1mm)
•

Допустимые сечения жил кабеля

• Соединение обжимом: 0,5-4,0 мм² (2 мм контакты)
• Соединение обжимом: 0,14–1,0 мм² (1 мм контакты)
•

Материал

• Корпус: цинковое литье под давлением, покрытый никелем, латунь, покрытая никелем
  Изолятор: PA (полиамид)
  Уплотнение: FPM (резина на фторкаучуке)
•

Класс защиты

• IP68 (10h/1m)
•

Количество разъединений

• 500
•

Tемпературный диапазон

• -25°C до +125°C
•
