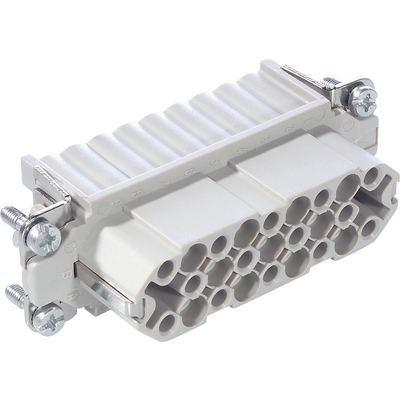

EPIC® H-D 25 для штампованных контактов

Многополюсные вставки для штампованных обжимных контактов

Вставка для прямоугольных штекерных соединителей со штампованными контактами предназначена для областей, требующих большого количества контактов, например систем управления.

  • Могут использоваться в опрессовочной машине

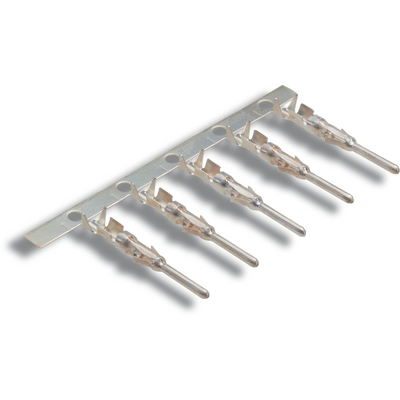

  • Подходит для контактов на катушке
  • Made in Europe

Машиностроение, промышленное оборудованиеМесто для монтажаИзносостойкие

CERUПроверено VDE

Артикул ОбозначениеТип контактаОбозначениеКоличество рабочих контактовPackaging unit
11260000
H-D 25 SCGШтыревой контактШтампованные1–255
11261000
H-D 25 BCGГнездоШтампованные1–255

Преимущества

  • Изоляторы серии H-D разработаны для применения там, где необходима большая плотность размещения контактов

Области применения

  • Машино- и станкостроение
  • Техника управления

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000438
  • Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

  • IEC: 250 В
    UL: 250 В

Номинальное импульсное напряжение

  • 2,5 кВ

Номинальный ток, A

  • IEC: 10 A
    UL: 10 A

Степень загрязнения

  • 3

Переходное сопротивление

  • < 2 мОм

Контакты

  • Медный сплав, посеребрённые/позолоченные

Количество контактов

  • 25 + PE

Допустимые сечения жил кабеля

  • для штампованных контактов: 0,14-2,5 мм²

Количество разъединений

  • 100

Сертификаты соответствия

  • Экспертиза с проверкой производства: VDE-регистрац. №:B437
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40°C до +100°C, кратковременно до +125°C
