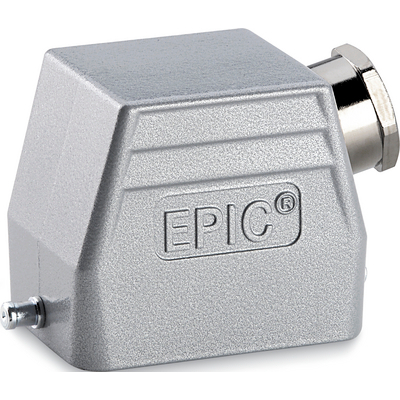

EPIC® H-B 6 TS

Корпуса типа Н-В. Промышленный стандарт

Универсальный прочный корпус для прямоугольных штекерных соединителей имеет боковой кабельный ввод, винт для продольной скобы и может использоваться, например, в системах управления.

  • Ребристая поверхность для удобного вытаскивания штекера
  • Класс защиты UL50E, испытано

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеМеханическая стойкостьИзносостойкиеВодонепроницаемые

cRUusПроверено VDE

Артикул ОбозначениеMPGПромежуточный штуцерШтук/ед. упаковки
H-B корпуса: корпус – верхняя часть штекера (ввод кабеля сбоку, винты для продольной скобы)
10012000
H-B 6 TS 13,5-13,5да10
10022000
H-B 6 TS 16-16да10
19012000
H-B 6 TS M2020-да10
19022000
H-B 6 TS M2525-да10

Преимущества

  • Самый маленький корпус из серии H-B. Для изоляторов рассчитаных на высокие токи

Области применения

  • Техника эксплуатации и монтажа оборудования
  • Техника управления
  • Переработка пластмасс

Характеристики

  • Корпус низкий, верхняя часть штекера
  • Винты для продольной скобы
  • Ввод кабеля сбоку
  • Типы с промежуточным штуцером

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 Class-Description: Корпус для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000437
  • Описание класса ETIM 6.0: Корпус для промышленного штекерного соединителя

Материал

  • Корпус: сплав алюминия с порошковым покрытием, серый, Винт: покрытие из стали

Класс защиты

  • IP 65 (в закрытом виде)
  • NEMA 250, UL50E: 12, 4 (заблокированный)

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. №:B437
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40°C до +100°C, кратковременно до +125°C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
