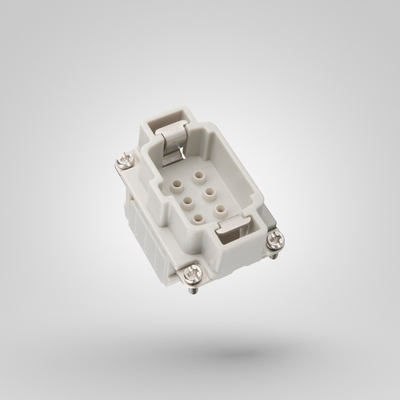

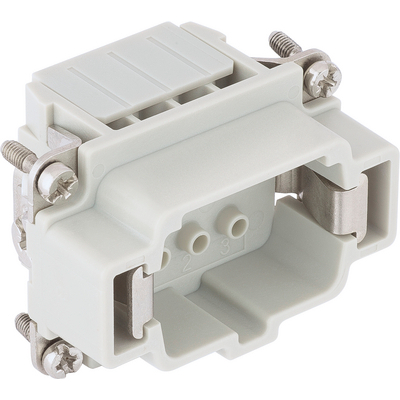

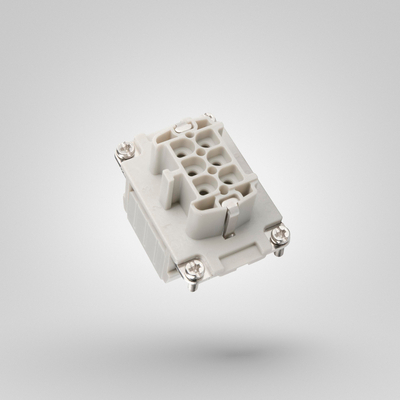

EPIC® H-BE 6 для штампованных контактов

Изоляторы для легкой сборки

Многофункциональная вставка для универсального применения с соединением обжимом может использоваться в системах с высоким напряжением и током.

  • Для подключения провода до 4 мм²
  • Изоляторы с соединением: винтовым, обжимным, пайкой и самозажимом - легко комбинируются между собой
  • Для применения в железнодорожном транспорте

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеЖелезно-дорожный транспортИзносостойкиеРасширенный температурный диапазон

CEcRUus

Артикул ОбозначениеТип контактаКоличество рабочих контактовШтук/ед. упаковки
EPIC ® H-BE 6, соединение обжимом
10180002
EPIC® H-BE 6 SCMШтыревой контакт1–610
10181002
EPIC® H-BE 6 BCMГнездо1–610

Преимущества

  • Стандартные изоляторы с винтовым соединением, соединением обжимом и пружинным соединением
  • Блоки контактов серии EPIC® H-BE отличаются возможностью применения для более высокого напряжения, токовых нагрузок, а также высокой надежностью и безопасностью
  • Railway applications
    - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3

Области применения

  • Машиностроение
  • Переработка пластмасс
  • Оборудование для проведения концертных и массовых мероприятий
  • Для применения в железнодорожном транспорте / транспортное машиностроение

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000438
  • Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

  • IEC: 500 VUL: 600 VCSA: 600 V

Номинальное импульсное напряжение

  • 6 кВ

Номинальный ток, A

  • IEC: 16 A
    UL: 16 A
    CSA: 16 A

Степень загрязнения

  • 3

Воспламеняемость

  • UL94 V-0

Переходное сопротивление

  • < 2 мОм

Контакты

  • Медный сплав, посеребрённые/позолоченные

Количество контактов

  • 6 + PE

Допустимые сечения жил кабеля

  • Соединение обжимом: 0,14-4,0 мм²

Материал

  • PC поликарбонат

Количество разъединений

  • 500

Сертификаты соответствия

  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40 до +125 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
