EPIC® H-Q 12

Многополюсный изолятор для корпусов Н-А 3

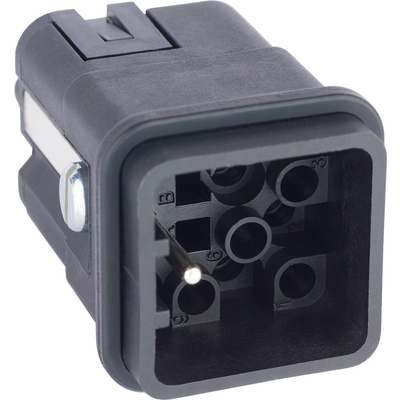

Вставка EPIC® H-Q 12 для корпусов H-A 3

  • 12 силовых контактов в ограниченном пространстве
  • для штампованных контактов
  • Made in Europe

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеРазличные разрешение на эксплуатацию

CECSARU

Артикул ОбозначениеТип контактаКоличество рабочих контактовPackaging unit
H-Q 12 соединение обжимом
44424049
H-Q 12 SCШтыревой контакт1 - 1210
44424050
H-Q 12 BCГнездо1 - 1210

Преимущества

  • Mateable with market standard connectors.
  • Suitable for conductor cross-sections from 0.14 - 4.0 mm².
  • Обжатые контакты обладают высокими эксплуатационными характеристиками
  • Заземляющий контакт с винтовым зажимом

Области применения

  • Машино- и станкостроение
  • Техника управления

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000438
  • Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

  • IEC: 400 В
    UL: 600 В
    CSA: 600 В

Номинальное импульсное напряжение

  • 6 кВ

Номинальный ток, A

  • IEC: 10 A
    UL: 14 A
    CSA: 10 A

Степень загрязнения

  • 3

Воспламеняемость

  • UL94 V-0

Переходное сопротивление

  • < 3 мОм

Контакты

  • Медный сплав, посеребрённые/позолоченные

Количество контактов

  • 12 + PE

Допустимые сечения жил кабеля

  • для штампованных контактов: 0,14-2,5 мм²

Материал

  • PA, полиамид

Количество разъединений

  • 200

VDE-испытания

  • CSA-испытаны:
    CSA File Number: 262771
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40 до +120 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
