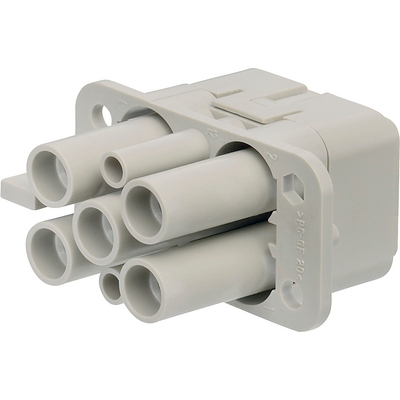

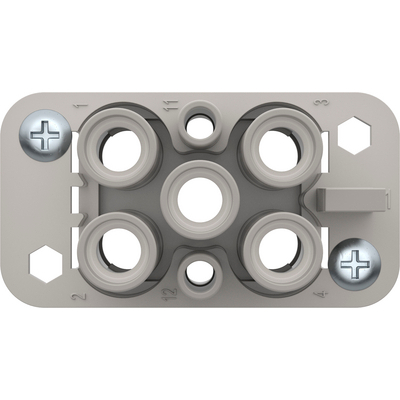

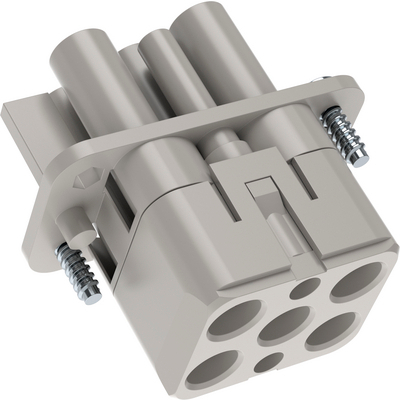

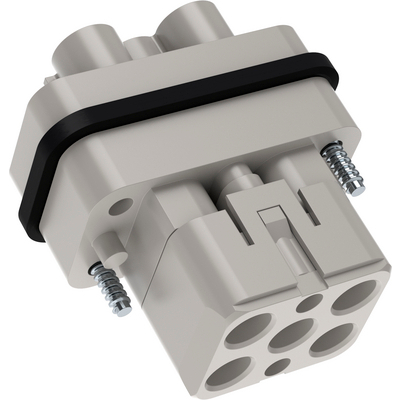

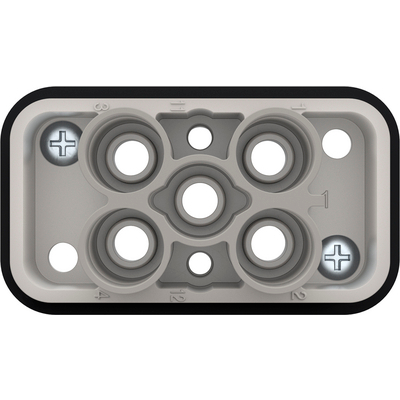

EPIC® H-Q 4+2
This compact rectangular connector insert ensures that there is a powerful drive every time. The 4+2-pin variant is suitable for the power supply and signal transmission of servo drives, for example, and can be (semi-)automatically assembled with a cable thanks to crimp connection technology.
4 силовых контакта + 2 сигнальных контакта
Артикул | Обозначение | Тип контакта | Обозначение | Количество рабочих контактов | Packaging unit | |
---|---|---|---|---|---|---|

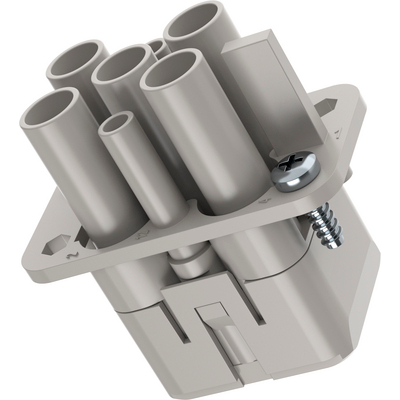

44423373 | H-Q 4+2 BCM | Гнездо | Точёные | 4 + 2 | 1 | |

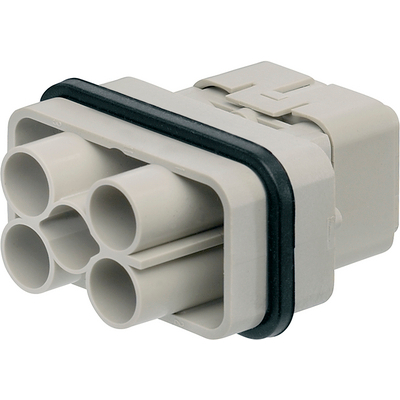

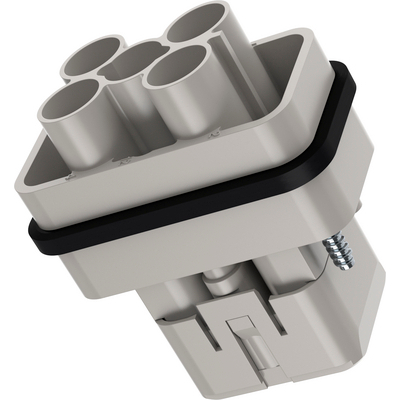

44423372 | H-Q 4+2 SCM | Штыревой контакт | Точёные | 4 + 2 | 1 |
Преимущества
- High power up to 40 A despite extremely space-saving design for very small devices.
- Crimp connection creates a vibration-proof connection, ensures maximum contacting reliability between contact and cable and is suitable for automated assembly.
- Mateable with market standard connectors.
Области применения
- For connecting devices and machines to a power supply in various applications, including signal transmission.
- Typical areas of application are electric motors and servo drives.

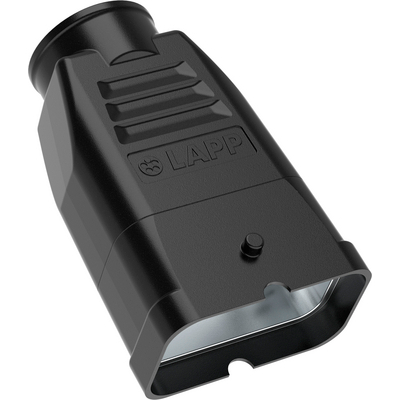

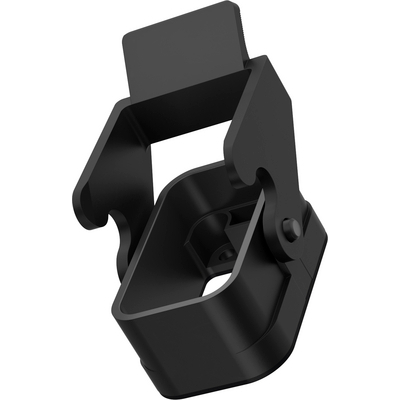

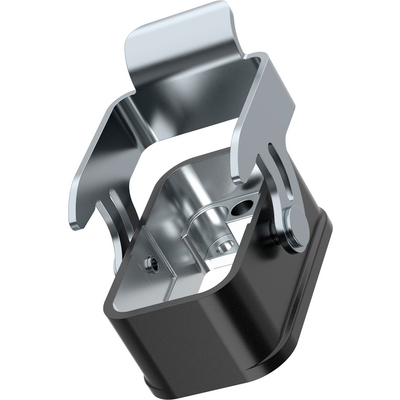

- For use with housings of the EPIC® H-Q series.
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000438
Классификация ETIM 6
- Идентификатор класса ETIM 6.0: EC000438
- Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя
Номинальное напряжение, В
- IEC: 400/690 В (контакты H-Q)
UL: 600 В (контакты H-Q)
CSA: 600 В (контакты H-Q)
Номинальное импульсное напряжение
- 6 кВ (контакты H-Q 4 мм) 4 кВ (контакты H-D 1,6 мм)
Номинальный ток, A
- IEC: 40 A (контакты H-Q 4 мм) 10 A (контакты H-D 1,6 мм)
Степень загрязнения
- 3
Переходное сопротивление
- < 4 мОм
Контакты
- Медный сплав, посеребрённые
Количество контактов
- 4 + 2 + PE
Допустимые сечения жил кабеля
- Соединение обжимом: 1,5-6,0 мм² (контакты H-Q 4 мм)
0,14-2,5 мм² (контакты H-Q 1,6 мм)
Количество разъединений
- 500
Tемпературный диапазон
- от -40 до + 125 °C
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
