Экранирующая клемма для обеспечения электромагнитной совместимости

Экранирующие клеммы с оптимальной электромагнитной совместимостью для заземления экрана кабеля Для прямого монтажа и монтажа колпачковых шин.

Машиностроение, промышленное оборудованиеСтойкий к коррозииВремя на монтажОптимальная защита от растягивающих усилийМесто для монтажаИзносостойкиеЭМС

Артикул ОбозначениеДиапазон зажима, ммВид монтажаШтук/ед. упаковки
61721300
EMC-Guard DINrail-SR 3-63 - 635 мм монтажная шина
(без инструмента)
10
61721301
EMC-Guard DINrail-SR 6-86 - 835 мм монтажная шина
(без инструмента)
10
61721302
EMC-Guard DINrail-SR 8-118 - 1135 мм монтажная шина
(без инструмента)
10
61721303

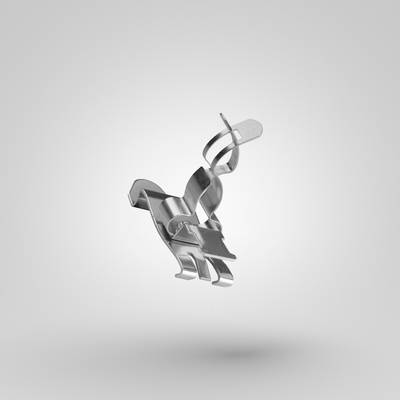

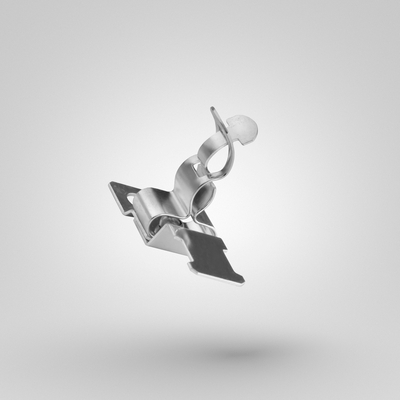

EMC-Guard DINrail-LSR 3-123 - 1235 мм монтажная шина
(без инструмента)
10
61721304
EMC-Guard DINrail-LSR 7-187 - 1835 мм монтажная шина
(без инструмента)
10
61721305
EMC-Guard MOUNT-SR 3-63 - 6Непосредственный монтаж
(винт M4)
10
61721306
EMC-Guard MOUNT-SR 6-86 - 8Непосредственный монтаж
(винт M4)
10
61721307
EMC-Guard MOUNT-SR 8-118 - 11Непосредственный монтаж
(винт M4)
10
61721308
EMC-Guard MOUNT-LSR 3-123 - 12Непосредственный монтаж
(винт M4)
10
61721309
EMC-Guard MOUNT-LSR 7-187 - 18Непосредственный монтаж
(винт M4)
10

Преимущества

  • Обеспечивает быстрый монтаж без использования инструментов путем прижатия экрана кабеля для обеспечения надежного контакта
  • Электропроводящее покрытие оцинкованной поверхности, а также экранирующий контакт большой площади создают низкоомный переход между экранирующей оплеткой кабеля и экранирующей клеммой и тем самым надежно отводят высокочастотные помехи (ЭМС).
  • Закругленный материал без острых кромок для оптимальной защиты кабеля
  • Простая интеграция в конструкцию машины благодаря компактным размерам
  • Поставляются с различными диапазонами зажима для индивидуального и компактного монтажа

Области применения

  • Возможно применение в распределительных шкафах, а также в блоках управления двигателями, корпусах или механических установках
  • Для заземления экранированных кабелей
  • Для защиты от электромагнитных помех и уравнивания потенциалов
  • Suitable for outdoor use.

Характеристики

  • Видимая большая площадь контакта с экраном
  • Пружинное соединение обеспечивает стабильно качественный контакт и постоянное давление на экран кабеля
  • Оптимальная защита от натяжения с помощью скобы , которая крепится к наружной оболочке кабеля посредством кабельной стяжки
  • Вариант «DINrail» с присоединяемой монтажной скобой для 35-миллиметровых U-образных шин, монтаж без использования инструментов
  • Вариант «MOUNT» для прямого монтажа, например на монтажных панелях или листовых конструкциях, с помощью винта M4

Стандарты / Сертификаты соответствия

  • Защита от растягивающих усилий на оболочке кабеля в соответствии с EN 62444

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC002020
  • Соединительный зажим для экрана: описание класса ETIM 6.0

Примечание

  • Монтаж:
    «DINrail»: фиксирование
    «MOUNT»: винты

Материал

  • Материал: закаленная пружинная сталь
  • Поверхность: оцинкованная

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
