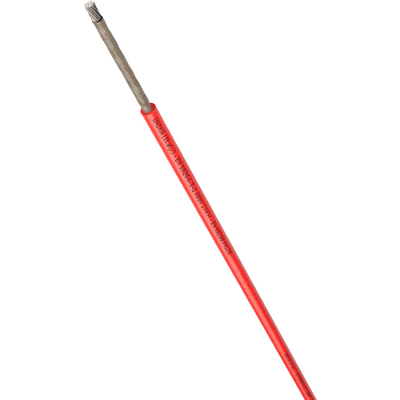

UNIRAIL S 50264-3-1 600V M FR

Преимущества

• For protection against personal injury and damage to property.
• Insulation integrity for up to 120 minutes under the effect of fire (classification PH120 according to EN 50200). Guarantees functional integrity and the power supply in the event of an emergency.
• Compliant with standards for use in rail vehicles: fire safety and cable design requirements according to EN 50264-3-1, type M; fire behaviour in accordance with EN 45545-2, hazard level HL3.
• The cross-linked insulation material promotes longevity at high temperatures or with high current loads, and provides high dielectric strength.
• Безгалогеновые и обладающие повышенной огнестойкостью материалы снижают риски, связанные с распространением огня, высокой плотностью дыма и выделением токсичных дымовых газов в случае пожара

Области применения

• For wiring safety-related components in railway vehicles.
• Typical application areas are emergency power circuits for alarm, lighting and communication purposes, which must maintain their function for a certain period of time in the event of a fire.
• Для использования в рельсовом транспорте, для неподвижной прокладки и для вариантов применения, не предусматривающих перемещения
• Для применения в сухих, влажных и особенно в суровых и маслянистых средах.
• The cross-linked polymer compound is highly resistant to oils, fuels, alkalis and acids.

Характеристики

• Огнестойкость в соответствии с нормами EN/IEC:
  - отсутствие галогена по EN 60754-1;
  - отсутствие коррозионных газов по EN 60754-2;
  - отсутствие фтора по EN 60684-2;
  - отсутствие токсичных газов по EN 50305;
  - низкая плотность дыма по EN 61034-2;
  - пламезамедление по EN 60332-1-2;
  - отсутствие распространения горения EN 60332-3-24 / EN 60332-3-25 /
  EN 50305.
• Химические свойства:
  - маслостойкость по EN 50264-3-2;
  - стойкость к воздействию топлива по EN 50264-3-2;
  - стойкость к воздействию кислот по EN 50264-3-2;
  - стойкость к воздействию щелочей по EN 50264-3-2;
  - стойкость к воздействию озона по EN 50264-3-2/
  EN 50305.
• Токовая нагрузка по EN 50355, приложение A

Стандарты / Сертификаты соответствия

• EN 50264-3-1 type M
• DIN EN 45545-2 (HL3)
• EN 50200

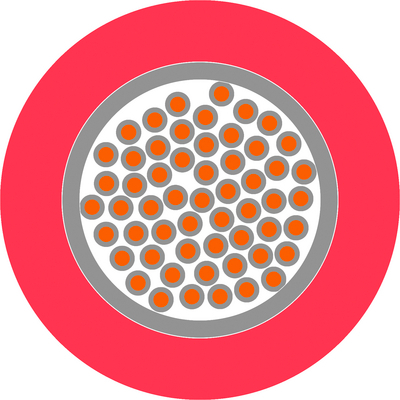

Конструкция

• Жилы из лужёных тонких медных проволок
• Ленты Mica на основе слюды
• Insulation: Cross-linked polymer compound EI 109
• Изоляция жил: цвет красный

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000993
• ETIM 5.0 Class-Description: провода одножильные
•

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000993
• Описание класса ETIM 6.0: одножильный провод
•

Конструкция жилы

• Жилы из тонких медных проволок, 5 класс кибкости по IEC 60228
•

Минимальный радиус изгиба

• Fixed installation:
  ≤ 12 mm: 4 x OD
  > 12 mm: 5 x OD
•

Номинальное напряжение

• U₀/U: 0.6/1 кВ~
• U_m AC 1.2 kV
  V₀ DC 0.9 kV
•

Испытательное напряжение

• 3,5 kV AC; 8,4 kV DC
•

Tемпературный диапазон

• Неподвижное применение: от -40 до +90 °C
•
