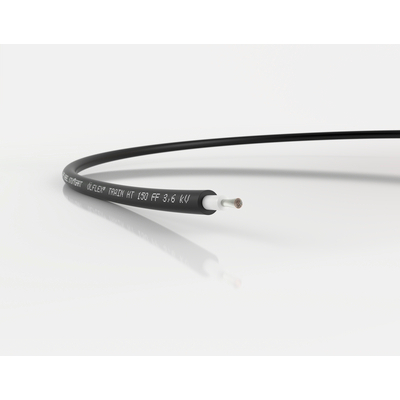

ÖLFLEX® TRAIN 381 3,6kV

Одножильный кабель в соотв. с EN 50264-3-1 type MM для предъявляемых высоких требований в железнодорожном транспорте

ÖLFLEX® TRAIN 381 3,6kV — одножильный кабель EN 50264-3-1 тип MM, 3,6/6 кВ для сложных условий эксплуатации в железнодорожных системах / подвижном составе; EN 45545: HL1-HL3, NF F 16-101: C/F1

  • Соответствует EN 50264-3-1 type MM и EN 45545-2
  • Повышенная термостойкость: от -50 до 120 °C
  • Высокая стойкость в воздействию масел, горючих и смазочных материалов

Железно-дорожный транспорт Высокая стойкость к воздействию химических веществ Не поддерживают горение Без галогенов Морозостойкие Механическая стойкость Маслостойкий Расширенный температурный диапазон Стойкий к УФ-лучам

Артикул Сечение жилы, мм² Наружный диаметр [мм] Вес меди кг/км Вес, кг/км
15381000
2.5 9.0 24 118,1
15381001
4.0 9.7 38,4 145,8
15381002
6.0 10.2 57,6 175,7
15381003
10.0 11.2 96 231,7
15381004
16.0 12.2 153,6 302,7
15381005
25.0 14.5 240 445,4
15381006
35.0 15.7 336 565,6
15381007
50.0 17.7 480 747
15381008
70.0 19.4 672 972,1
15381009
95.0 21.4 912 1 249,5
15381010
120.0 23.4 1152 1 556,6
15381011
150.0 25.4 1440 1895
15381012
185.0 27.5 1776 2 281,1
15381013
240.0 31.8 2304 2 982,2
15381014
300.0 33.0 2880 3 553,6

Преимущества

  • Высокая электрическая прочность и механическая стойкость благодаря специальной конструкции
  • Высокая стойкость к воздействию химических веществ
  • Стойкие к механическим нагрузкам в экстремальных условиях
  • Расширенный температурный диапазон
  • Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Области применения

  • Для использования в рельсовом транспорте, для неподвижной прокладки и для вариантов применения, не предусматривающих перемещения
  • Подходит для выполнения проводки в распределительных шкафах, распределителях, преобразователях, двигателях и аккумуляторных батареях.
  • Применимо только к маслянистым средам и участкам с повышенной температурой окружающей среды

Характеристики

  • Огнестойкость в соответствии с нормами EN/IEC:
    - отсутствие галогена по EN 60754-1;
    - отсутствие коррозионных газов по EN 60754-2;
    - отсутствие фтора по EN 60684-2;
    - отсутствие токсичных газов по EN 50305;
    - низкая плотность дыма по EN 61034-2;
    - пламезамедление по EN 60332-1-2;
    - отсутствие распространения горения EN 60332-3-24 / EN 60332-3-25 /
    EN 50305.
  • Огнестойкость в соответствии с нормами NF:
    - токсичность газов по NF X 70-100;
    - низкая плотность дыма по NF X 10-702;
    - отсутствие распространения горения NF C 32-070,
    кат. C1 и C2
  • Химические свойства:
    - маслостойкость по EN 50264-3-1;
    - стойкость к воздействию топлива по EN 50264-3-1;
    - стойкость к воздействию кислот по EN 50264-3-1;
    - стойкость к воздействию щелочей по EN 50264-3-1;
    - стойкость к воздействию озона по EN 50264-3-1/
    EN 50305.
  • Токовая нагрузка по EN 50355, приложение A

Стандарты / Сертификаты соответствия

  • EN 50382-2 тип FF
  • EN 45545-2 HL1, HL2, HL3
  • NF F 16-101 — классификация: C / F1
    (распространение горения / дым)

Конструкция

  • Жилы из лужёных тонких медных проволок
  • Изоляция: электронно-сшитый полимерный компаунд EI 109
  • Наружная оболочка: электронно-сшитый полимерный компаунд EM 104
  • Цвет наружной оболочки: чёрный

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • ETIM 5.0 Class-Description: кабели силовые

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000057
  • Описание класса ETIM 6.0: Силовой кабель

Конструкция жилы

  • Жилы из тонких медных проволок, 5 класс кибкости по IEC 60228

Минимальный радиус изгиба

  • Неподвижное применение:
    ≤ 12 мм: 3 x D
    > 12 мм: 4 x D
  • Ограниченная подвижность:
    ≤ 12 мм: 4 x D
    > 12 мм ≤ 20 мм: 5 x D
    > 20 мм: 6 x D

Номинальное напряжение

  • U0/U AC 3,6/6 kV
  • Um AC 7,2 kV
    V0 DC 5,4 kV

Испытательное напряжение

  • 11 kV AC; 26 kV DC

Tемпературный диапазон

  • Неподвижная прокладка: от -45°C до +120°C (20 000 часов) -50°C согл. GOST 20.57.406-81
  • Ограниченная подвижность: -35°C до +90°C
    Короткое замыкание: +200°C (5сек.)

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • Упаковка: бухты до 30 кг/250 м или на барабанах
  • Укажите желаемую упаковку (например, 1 x 500 м на барабане или 5 x 100 м в бухтах)
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
