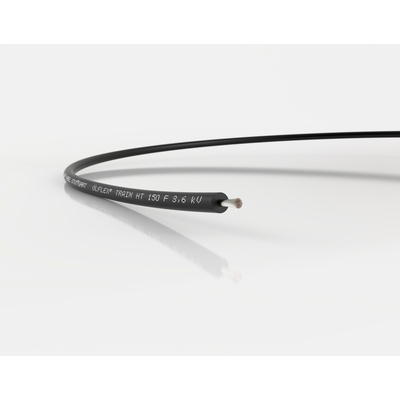

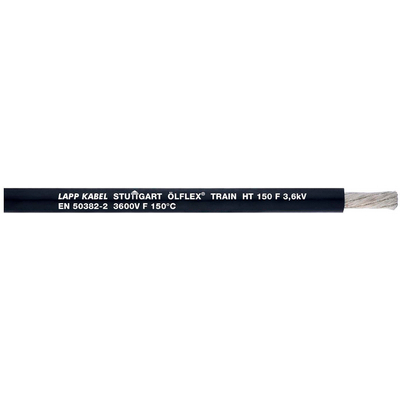

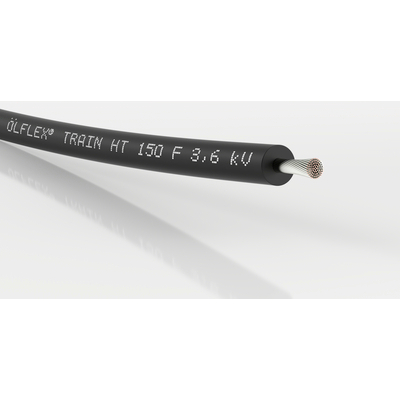

ÖLFLEX® TRAIN HT 150 F 3,6kV

Одножильный провод по стандарту EN 50382-2 тип F для повышенных нагрузок на железной дороге

Одножильный провод ÖLFLEX® TRAIN 150 F 3,6 кВ согласно EN 50382-2, тип F, 3,6/6 кВ, 150 °C, для рельсового транспорта / железной дороги, EN 45545: HL1-HL3

  • Соответствует требованиям стандартов EN 50382-2 тип F и EN 45545-2
  • Высокая термостойкость: от -40 до +150 °C
  • Высокая стойкость в воздействию масел, горючих и смазочных материалов

Железно-дорожный транспортВысокая стойкость к воздействию химических веществНе поддерживают горениеБез галогеновМорозостойкиеМеханическая стойкостьМаслостойкийРасширенный температурный диапазонСтойкий к УФ-лучам

Артикул Количество жил и сеч. в мм²Наружный диаметр [мм]Вес меди кг/кмВес, кг/км
15382020
1 X 2.58.32484
15382021
1 X 4.08.838,4102
15382022
1 X 6.09.857,6124
15382023
1 X 10.010.396170
15382024
1 X 16.011.4153,6241
15382025
1 X 25.012.8240329
15382026
1 X 35.014.1336422
15382027
1 X 50.015.7480571
15382028
1 X 70.017.5672760
15382029
1 X 95.019.0912984
15382030
1 X 120.021.011521216
15382031
1 X 150.022.614401474
15382032
1 X 185.024.617761810

Преимущества

  • Особо гибкие, простой монтаж при ограниченном пространстве
  • Высокая стойкость к воздействию химических веществ см. приложение T1.
    https://lapprussia.lappgroup.com/online-katalog/prilozhenie-k-katalogu/tekhnicheskie-tablicy.html
  • Для высоких температур окружающей среды
  • Reduced flame spreading increases the protection against damage to persons and property in the event of a fire

Области применения

  • Для использования в рельсовом транспорте, для неподвижной, защищенной прокладки и для вариантов применения, не предусматривающих перемещения
  • Подходит для выполнения проводки в распределительных шкафах, распределителях, преобразователях, двигателях и аккумуляторных батареях.
  • Применимо только к маслянистым средам и участкам с повышенной температурой окружающей среды

Характеристики

  • Огнестойкость в соответствии с нормами EN/IEC:
    - отсутствие галогена по EN 60754-1;
    - отсутствие коррозионных газов по EN 60754-2;
    - отсутствие фтора по EN 60684-2;
    - отсутствие токсичных газов по EN 50305;
    - низкая плотность дыма по EN 61034-2;
    - пламезамедление по EN 60332-1-2;
    - отсутствие распространения горения EN 60332-3-24 / EN 60332-3-25 /
    EN 50305.
  • Химические свойства: — устойчив к воздействию масел согласно стандарту EN 50382-2 — устойчив к воздействию кислот согласно стандарту EN 50382-2 — устойчив к воздействию щелочей согласно стандарту EN 50382-2 — устойчив к воздействию озона согласно стандарту EN 50382-2
  • Токовая нагрузка по EN 50355, приложение A

Стандарты / Сертификаты соответствия

  • EN 50382-2 тип F
  • EN 45545-2 HL1, HL2, HL3

Конструкция

  • Жилы из лужёных тонких медных проволок
  • Изоляция: Силиконовая смесь тип EI 111
  • Цвет: чёрный

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • ETIM 5.0 Class-Description: кабели силовые

Конструкция жилы

  • из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

  • Неподвижное применение: 3 x D
  • Ограниченная подвижность: 5-кратный наружный диаметр

Номинальное напряжение

  • U0/U AC 3,6/6 kV
  • Um AC 7,2 kV
    V0 DC 5,4 kV

Испытательное напряжение

  • 11 kV AC; 26 kV DC

Tемпературный диапазон

  • от -40 °C до +150 °C

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • Цена на основе стоимости меди: полная цена; для применения и расчета цены на базе металлов, а также веса металлов см. каталог T17 в приложении
  • Упаковка: бухты до 30 кг/250 м или на барабанах
  • Укажите желаемую упаковку (например, 1 x 500 м на барабане или 5 x 100 м в бухтах)
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
