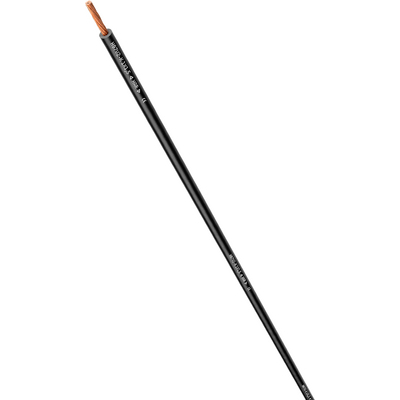

H07V2-K

Гибкие одножильные провода для защищённой неподвижной прокладки

Ideally suited to meet the stricter thermal requirements of the new IEC-EN-(NBN NEN) 61439 standard

Температурный диапазон до 90 °C

информация по продукту (pdf)

Артикул	Цвет	Сечение жилы, мм²	Наружный диаметр [мм]	m/ring	Вес меди кг/км	Weight (kg/km)
4519121	зеленый	1.5	2,9	100	14,4	-
4519111	желтый	1.5	2,9	100	14,4	-
4519122	зеленый	2.5	3,5	100	24	-
4519112	желтый	2.5	3,5	100	24	-
4519113	желтый	4.0	4,1	100	38,4	-
4519009	зеленый/желтый	50	11,7	100	480	559
4519114	желтый	6.0	4,6	100	57,6	-
4519001	зеленый/желтый	1,5	2,9	100	14,4	22
4519002	зеленый/желтый	2,5	3,5	100	24	31
4519003	зеленый/желтый	4	4,1	100	38,4	45
4519004	зеленый/желтый	6	4,6	100	57,6	65
4519005	зеленый/желтый	10	6	100	96	109
4519006	зеленый/желтый	16	7	100	153,6	163
4519007	зеленый/желтый	25	8,6	100	240	251
4519008	зеленый/желтый	35	10	50	336	350
4519011	чёрный	1,5	2,9	100	14,4	22
4519012	чёрный	2,5	3,5	100	24	31
4519013	чёрный	4	4,1	100	38,4	45
4519014	чёрный	6	4,6	100	57,6	65
4519015	чёрный	10	6	100	96	109
4519016	чёрный	16	7	100	153,6	163
4519017	чёрный	25	8,6	100	240	251
4519018	чёрный	35	10	50	336	350
4519021	Голубой	1,5	2,9	100	14,4	22
4519022	Голубой	2,5	3,5	100	24	31
4519023	Голубой	4	4,1	100	38,4	45
4519024	Голубой	6	4,6	100	57,6	65
4519025	Голубой	10	6	100	96	109
4519026	Голубой	16	7	100	153,6	163
4519027	Голубой	25	8,6	100	240	251
4519028	Голубой	35	10	50	336	350
4519141	темно-синий	1,5	2,9	100	14,4	22
4519142	темно-синий	2,5	3,5	100	24	31
4519143	темно-синий	4	4,1	100	38,4	45
4519144	темно-синий	6	4,6	100	57,6	65
4519145	темно-синий	10	6	100	96	109
4519146	темно-синий	16	7	100	153,6	163
4519031	коричневый	1,5	2,9	100	14,4	22
4519032	коричневый	2,5	3,5	100	24	31
4519033	коричневый	4	4,1	100	38,4	45
4519034	коричневый	6	4,6	100	57,6	65
4519035	коричневый	10	6	100	96	109
4519036	коричневый	16	7	100	153,6	163
4519071	фиолетовый	1,5	2,9	100	14,4	22
4519072	фиолетовый	2,5	3,5	100	24	31
4519091	оранжевый	1,5	2,9	100	14,4	22
4519092	оранжевый	2,5	3,5	100	24	31
4519093	оранжевый	4	4,1	100	38,4	45
4519094	оранжевый	6	4,6	100	57,6	65
4519095	оранжевый	10	6	100	96	109
4519096	оранжевый	16	7	100	153,6	163
4519041	красный	1,5	2,9	100	14,4	22
4519042	красный	2,5	3,5	100	24	31
4519043	красный	4	4,1	100	38,4	45
4519044	красный	6	4,6	100	57,6	65
4519045	красный	10	6	100	96	109
4519046	красный	16	7	100	153,6	163
4519047	красный	25	8,6	100	240	251
4519048	красный	35	10	50	336	350
4519051	Белый	1,5	2,9	100	14,4	22
4519052	Белый	2,5	3,5	100	24	31
4519053	Белый	4	4,1	100	38,4	45
4519054	Белый	6	4,6	100	57,6	65
4519061	серый	1,5	2,9	100	14,4	22
4519062	серый	2,5	3,5	100	24	31
4519063	серый	4	4,1	100	38,4	45
4519064	серый	6	4,6	100	57,6	65
4519065	серый	10	6	100	96	109
4519066	серый	16	7	100	153,6	163
4519081	розовый	1,5	2,9	100	14,4	22

Преимущества

<HAR> маркировка кабелей и проводов является также международным подтверждением знака соответствия/ доказательством национальной сертификации, например, в виде <VDE><HAR>. Маркировка <HAR> является очень важной при товарообмене в европейских странах.
Ideally suited to meet the stricter thermal requirements of the new IEC-EN-(NBN NEN) 61439 standard

Области применения

Низковольтные управляющие и распределительные устройства
Защищенная прокладка в осветительном оборудовании или около него
Защищенный монтаж в трубах и каналах для предварительной разводки, также при прокладке
Для монтажа в промышленных областях

Характеристики

Исполнение, не распространяющее горение, согласно IEC 60332-1-2

Norm references / Approvals

EN 50525-2-31

Конструкция

Жилы из медных тонких проволок, класс гибкости 5 в соотв. с IEC 60228
Изоляция жил: полностью цветная, на основе ПВХ, 90 °C, качество TI3

Классификация ETIM 5

ETIM 5.0 Class-ID: EC000993
ETIM 5.0 Class-Description: провода одножильные

Конструкция жилы

из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

4 наружных диаметра

Номинальное напряжение

U₀/U: 450/750 В

Испытательное напряжение

2500 B

Tемпературный диапазон

от -10 до +90 °C рабочая температура
Минимальная температура при монтаже: 5 °C

Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
