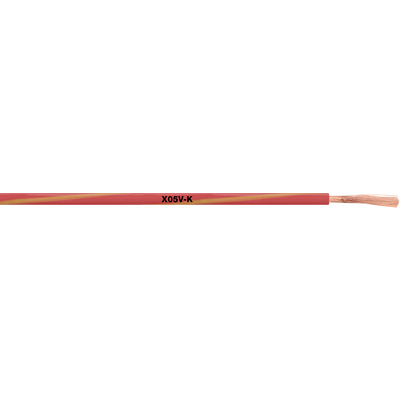

X05V-K с двухцветной спиральной маркировкой

Силовой кабель и кабель управления для внутренней проводки, X05V-K, оболочка из ПВХ, 300/500 В, класс 5, двухцветная спиральная изоляция, пламезамедляющий, на катушке

  • BauPVO: возможен выбор по артикулу по адресу www.lappkabel.de/cpr
  • Со спиральной цветовой маркировкой

CE EAC Fire

Артикул Сечение жилы, мм² Наружный диаметр, мм Цвет м/на катушке м / в коробке Вес меди кг/км Вес, кг/км
4512261S
0.5 2.1 - 2.5 синий/белый 250 - 4,8 9
4512921S
0.5 2.1 - 2.5 темно-синий/белый 250 - 4,8 9
4512201S
0.5 2.1 - 2.5 чёрный/зеленый 250 - 4,8 9
4512211S
0.5 2.1 - 2.5 чёрный /красный 250 - 4,8 9
4512231S
0.5 2.1 - 2.5 синий/черный 250 - 4,8 9
4512241S
0.5 2.1 - 2.5 синий/зеленый 250 - 4,8 9
4512251S
0.5 2.1 - 2.5 синий/красный 250 - 4,8 9
4512271S
0.5 2.1 - 2.5 коричневый/черный 250 - 4,8 9
4512291S
0.5 2.1 - 2.5 коричневый/белый 250 - 4,8 9
4512311S
0.5 2.1 - 2.5 желтый/красный 250 - 4,8 9
4512331S 0.5 2.1 - 2.5 зеленый/черный 250 - 4,8 9
4512361S 0.5 2.1 - 2.5 фиолетовый/желтый 250 - 4,8 9
4512371S
0.5 2.1 - 2.5 фиолетовый/белый 250 - 4,8 9
4512381S
0.5 2.1 - 2.5 оранжевый/черный 250 - 4,8 9
4512391S
0.5 2.1 - 2.5 оранжевый/белый 250 - 4,8 9
4512401S
0.5 2.1 - 2.5 красный/черный 250 - 4,8 9
4512411S 0.5 2.1 - 2.5 красный/желтый 250 - 4,8 9
4512421S
0.5 2.1 - 2.5 красный/белый 250 - 4,8 9
4512441S
0.5 2.1 - 2.5 белый/синий 250 - 4,8 9
4512461S 0.5 2.1 - 2.5 белый/красный 250 - 4,8 9
4512341S
0.5 2.1 - 2.5 зеленый/белый 250 - 4,8 9
4512221S
0.5 2.1 - 2.5 чёрный /белый 250 - 4,8 9
4512281S
0.5 2.1 - 2.5 коричневый/зеленый 250 - 4,8 9
4512301S
0.5 2.1 - 2.5 желтый/черный 250 - 4,8 9
4512321S
0.5 2.1 - 2.5 желтый/белый 250 - 4,8 9
4512351S 0.5 2.1 - 2.5 фиолетовый/черный 250 - 4,8 9
4512431S
0.5 2.1 - 2.5 белый/черный 250 - 4,8 9
4512451S 0.5 2.1 - 2.5 белый/коричневый 250 - 4,8 9
4512471S
0.5 2.1 - 2.5 серый/черный 250 - 4,8 9
4512262S
0.75 2.2 - 2.7 синий/белый 250 - 7,2 12
4512922S
0.75 2.2 - 2.7 темно-синий/белый 250 - 7,2 12
4512202S
0.75 2.2 - 2.7 чёрный/зеленый 250 - 7,2 12
4512212S
0.75 2.2 - 2.7 чёрный /красный 250 - 7,2 12
4512232S
0.75 2.2 - 2.7 синий/черный 250 - 7,2 12
4512242S
0.75 2.2 - 2.7 синий/зеленый 250 - 7,2 12
4512252S
0.75 2.2 - 2.7 синий/красный 250 - 7,2 12
4512252K
0.75 2.2 - 2.7 синий/красный - 4000 7,2 12
4512272S
0.75 2.2 - 2.7 коричневый/черный 250 - 7,2 12
4512292S
0.75 2.2 - 2.7 коричневый/белый 250 - 7,2 12
4512312S
0.75 2.2 - 2.7 желтый/красный 250 - 7,2 12
4512332S 0.75 2.2 - 2.7 зеленый/черный 250 - 7,2 12
4512362S 0.75 2.2 - 2.7 фиолетовый/желтый 250 - 7,2 12
4512372S
0.75 2.2 - 2.7 фиолетовый/белый 250 - 7,2 12
4512382S
0.75 2.2 - 2.7 оранжевый/черный 250 - 7,2 12
4512392S
0.75 2.2 - 2.7 оранжевый/белый 250 - 7,2 12
4512402S
0.75 2.2 - 2.7 красный/черный 250 - 7,2 12
4512412S 0.75 2.2 - 2.7 красный/желтый 250 - 7,2 12
4512422S
0.75 2.2 - 2.7 красный/белый 250 - 7,2 12
4512442S
0.75 2.2 - 2.7 белый/синий 250 - 7,2 12
4512462S 0.75 2.2 - 2.7 белый/красный 250 - 7,2 12
4512342S 0.75 2.2 - 2.7 зеленый/белый 250 - 7,2 12
4512222S
0.75 2.2 - 2.7 чёрный /белый 250 - 7,2 12
4512282S
0.75 2.2 - 2.7 коричневый/зеленый 250 - 7,2 12
4512302S
0.75 2.2 - 2.7 желтый/черный 250 - 7,2 12
4512322S
0.75 2.2 - 2.7 желтый/белый 250 - 7,2 12
4512352S
0.75 2.2 - 2.7 фиолетовый/черный 250 - 7,2 12
4512432S
0.75 2.2 - 2.7 белый/черный 250 - 7,2 12
4512452S 0.75 2.2 - 2.7 белый/коричневый 250 - 7,2 12
4512472S
0.75 2.2 - 2.7 серый/черный 250 - 7,2 12
4512263S
1 2.4 - 2.8 синий/белый 250 - 9,6 15
4512923S
1 2.4 - 2.8 темно-синий/белый 250 - 9,6 15
4512203S
1 2.4 - 2.8 чёрный/зеленый 250 - 9,6 15
4512213S
1 2.4 - 2.8 чёрный /красный 250 - 9,6 15
4512233S
1 2.4 - 2.8 синий/черный 250 - 9,6 15
4512243S
1 2.4 - 2.8 синий/зеленый 250 - 9,6 15
4512253S
1 2.4 - 2.8 синий/красный 250 - 9,6 15
4512273S
1 2.4 - 2.8 коричневый/черный 250 - 9,6 15
4512293S
1 2.4 - 2.8 коричневый/белый 250 - 9,6 15
4512313S
1 2.4 - 2.8 желтый/красный 250 - 9,6 15
4512333S 1 2.4 - 2.8 зеленый/черный 250 - 9,6 15
4512363S 1 2.4 - 2.8 фиолетовый/желтый 250 - 9,6 15
4512373S
1 2.4 - 2.8 фиолетовый/белый 250 - 9,6 15
4512383S
1 2.4 - 2.8 оранжевый/черный 250 - 9,6 15
4512393S
1 2.4 - 2.8 оранжевый/белый 250 - 9,6 15
4512393K
1 2.4 - 2.8 оранжевый/белый - 2000 9,6 15
4512403S
1 2.4 - 2.8 красный/черный 250 - 9,6 15
4512413S 1 2.4 - 2.8 красный/желтый 250 - 9,6 15
4512423S
1 2.4 - 2.8 красный/белый 250 - 9,6 15
4512423K
1 2.4 - 2.8 красный/белый - 2000 9,6 15
4512443S
1 2.4 - 2.8 белый/синий 250 - 9,6 15
4512463S 1 2.4 - 2.8 белый/красный 250 - 9,6 15
4512343S 1 2.4 - 2.8 зеленый/белый 250 - 9,6 15
4512223S
1 2.4 - 2.8 чёрный /белый 250 - 9,6 15
4512283S
1 2.4 - 2.8 коричневый/зеленый 250 - 9,6 15
4512303S
1 2.4 - 2.8 желтый/черный 250 - 9,6 15
4512323S
1 2.4 - 2.8 желтый/белый 250 - 9,6 15
4512353S
1 2.4 - 2.8 фиолетовый/черный 250 - 9,6 15
4512433S
1 2.4 - 2.8 белый/черный 250 - 9,6 15
4512453S 1 2.4 - 2.8 белый/коричневый 250 - 9,6 15
4512473S
1 2.4 - 2.8 серый/черный 250 - 9,6 15

Области применения

  • Внутренняя разводка в приборах
  • Защищенная прокладка в осветительном оборудовании или около него
  • Сигнальные установки, прокладка на/под штукатуркой, в трубах

Характеристики

  • Не поддерживают горение в соответствии с IEC 60332-1-2

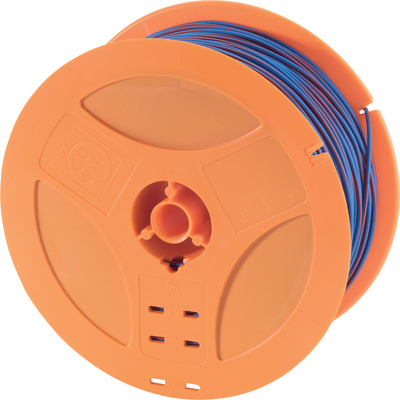

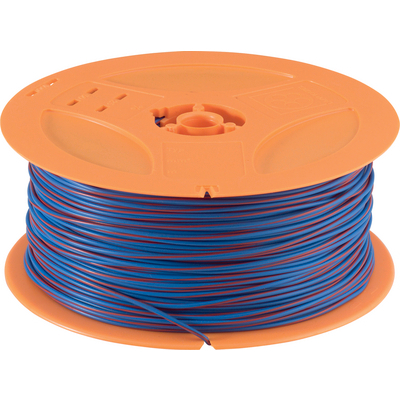

  • Катушка: d1 = 18 мм; d2 = 200 мм; b = 85 мм

Стандарты / Сертификаты соответствия

  • На основе стандарта EN 50525-2-31

Конструкция

  • Жилы из медных тонких проволок, класс гибкости 5 в соотв. с IEC 60228
  • Изоляция жил: на основе ПВХ
  • Маркировка спиральная, цветовая

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000993
  • ETIM 5.0 Class-Description: провода одножильные

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000993
  • Описание класса ETIM 6.0: одножильный провод

Конструкция жилы

  • из тонких медных проволок кл. гибкости 5 по VDE 0295/ IEC 60228

Минимальный радиус изгиба

  • 4 наружных диаметра при использовании проводов H05V-K; 2 наружных диаметра при осторожном изгибе

Номинальное напряжение

  • U0/U: 300/500 B

Испытательное напряжение

  • 2000 В

Допустимая токовая нагрузка

  • VDE 0298 ч. 4
  • EN 50565-1/ VDE 0298-565-1

Tемпературный диапазон

  • Неподвижное применение: -40°C до +80°C
  • Подвижное применение: от +5 °C до +70 °C

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • Цена на базе меди: Евро 150/100 кг. Определение и расчет ценовых надбавок для кабелей из меди приведены в таблице Т17 в приложении к каталогу.
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
