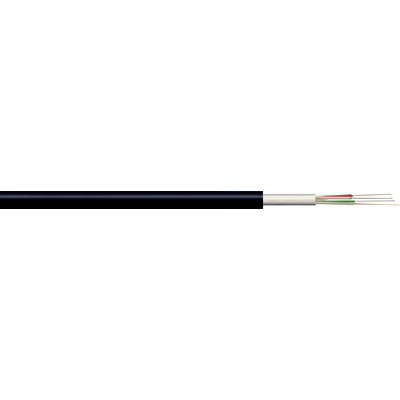

HITRONIC® HQA кабель для воздушной прокладки

Воздушный кабель с пучковой скруткой модулей и неметаллическим элементом защиты от растягивающего усилия; тип кабеля ADSS

Кабель HITRONIC® HQA ADSS (полностью диэлектрический самоподдерживающийся), неметаллический, идеально подходит для распределения и передачи данных; A-DQ(ZN)2Y

Водонепроницаемые Стойкий к УФ-лучам Оптимальная защита от растягивающих усилий Незначительный вес Механическая стойкость Без галогенов

Артикул Обозначение Тип оптического волокна Количество волокон Наружный диаметр, мм Вес, кг/км
Одномодовые E 9 OS2
26640912
HITRONIC® HQA800 6x2E 9/125 OS2 9/125 OS2 12 9,7 73
26640924
HITRONIC® HQA800 6x4E 9/125 OS2 9/125 OS2 24 9,7 73
26640948
HITRONIC® HQA800 6x8E 9/125 OS2 9/125 OS2 48 10,9 92
26640972 HITRONIC® HQA800 6x12E 9/125 OS2 9/125 OS2 72 10,9 94
26640996
HITRONIC® HQA800 8x12E 9/125 OS2 9/125 OS2 96 12,4 121

Преимущества

  • Подходит для умеренных погодных условий
  • Удобный монтаж благодаря компактной конструкции, особо гибкие, прочная оболочка и маленький радиус изгиба
  • Стойкий к УФ-лучам, продольная и поперечная водонепроницаемость
  • Нет влияния электромагнитных помех, полностью диэлектрическая конструкция

Области применения

  • Для применения вне помещений
  • Самонесущие конструкции кабелей
  • Монтаж на столбах
  • Монтаж на строительных колоннах

Характеристики

  • Скрученные оптические модули ("loose tube"), количество волокон до 96
  • Цветовая кодировка волокон и оптических модулей
  • Механические опорные элементы (центральный элемент и арамидное волокно)
  • Износостойкая и безгалогеновая наружная оболочка
  • Длина пролёта до 90 м

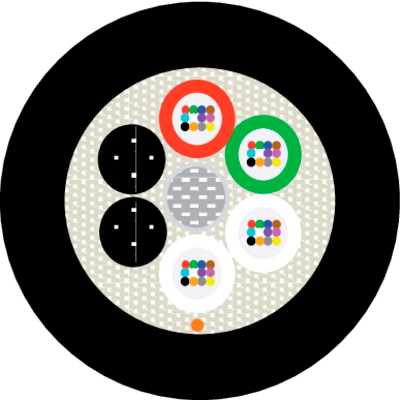

Конструкция

  • До 8 скрученных оптических модулей ("lose tube"), заполненных гелем
  • Стеклонити с водоблокирующим упрочнением для защиты от растягивающих усилий.
  • Защита от растягивающих усилий из арамидных волокон
  • Наружная оболочка из полиэтилена (PE)
  • Цвет: черный (RAL 9005)

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000034
  • ETIM 5.0 Class-Description: Волоконно оптический кабель

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000034
  • Описание класса ETIM 6.0: Световодный кабель

Размеры

  • Первичная оболочка, волокно: 250 мкм
  • Кабель: см. таблицу

Маркировка жил

  • Цветовой код волокон см. в техническом паспорте

Тип оптического волокна

  • Стекловолокно GOF

Стандартное обозначение

  • A-DQ(ZN)2Y - ADSS
  • All-Dielectric Self-Supporting

оптические характеристики

  • см. в техническом паспорте

Тип оптического волокна

  • Материал сердцевины волокна: стекло
  • Материал покрытия: стекло

Допустимый радиус изгиба

  • Неподвижное применение: ≥ 15 x D
  • Подвижное применение: ≥ 20 x D

Допустимые растягивающие нагрузки

  • MAT: 2000 Н
  • EDS: 800 N

Tемпературный диапазон

  • Неподвижное применение: от -40 °C до +70 °C
  • Ограниченная подвижность от -30°C до +70°C

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
  • Другие исполнения кабеля по запросу.
