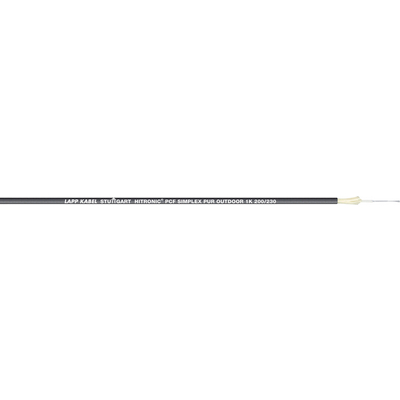

HITRONIC® PCF SIMPLEX кабель

Преимущества

• Длина линии передачи до 500 м
• Для прямого конфекционирования штекером
• Высокая механическая прочность
• Стойкие к УФ-лучам
• Оптимальная электромагнитная совместимость

Области применения

• Для передачи данных в системах Fieldbus, например, PROFIBUS, INTERBUS и т.д.
• Промышленная окружающая среда

Характеристики

• Возможные длины волн передачи: 650 нм и 850 нм
• Наружная оболочка без галогенов, не распространяющая горение

Конструкция

• Волокно с плотным буфером ("tight-buffer")
• Защита от растягивающих усилий из арамидных волокон
• Наружная оболочка из полиуретана
• Цвет: черный (RAL 9005)

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000034
• ETIM 5.0 Class-Description: Волоконно оптический кабель
•

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000034
• Описание класса ETIM 6.0: Световодный кабель
•

Размеры

• 2,9 мм
•

Тип оптического волокна

• PCF - K200/230
• PCF - Polymer Cladded Fibre (стекловолокно с оболочкой из полимера)

Минимальный радиус изгиба

• Неподвижное применение: ≥ 15 x D
• Подвижное применение: ≥ 20 x D
•

Стандартное обозначение

• A-V(ZN)11Y

Тип оптического волокна

• Материал сердцевины волокна: стекло
• Материал оболочки волокна: фторполимер
•

Допустимые растягивающие нагрузки

• Неподвижное применение: 200 Н
•

Tемпературный диапазон

• При эксплуатации: от -10 до +60 °C
• Монтаж: от -10 °C до +50 ℃
•
