Маркировочные кольца Pliosnap

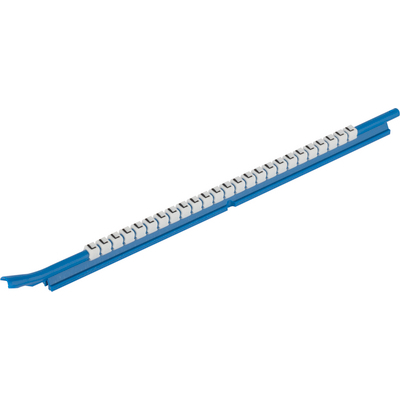

Маркировочные кольца Pliosnap поставляются на держателе для облегчения монтажа, а шевроны гарантируют правильное положение маркировки без нанесения повреждений кабелю.

Аксессуары (коробка для хранения) см. в онлайн каталоге

Машиностроение, промышленное оборудование Не поддерживают горение Без галогенов Время на монтаж Место для монтажа

Артикул Обозначение Маркер / ед. упаковки Упаковка
Pliosnap 0
61919400 Pliosnap 0/0 белый 300 1
61919401 Pliosnap 0/1 белый 300 1
61919402 Pliosnap 0/2 белый 300 1
61919403 Pliosnap 0/3 белый 300 1
61919404 Pliosnap 0/4 белый 300 1
61919405 Pliosnap 0/5 белый 300 1
61919406 Pliosnap 0/6 белый 300 1
61919407 Pliosnap 0/7 белый 300 1
61919408 Pliosnap 0/8 белый 300 1
61919409 Pliosnap 0/9 белый 300 1
61919410 Pliosnap 0/A белый 300 1
61919411 Pliosnap 0/B белый 300 1
61919412 Pliosnap 0/C белый 300 1
61919413 Pliosnap 0/D белый 300 1
61919414 Pliosnap 0/E WH 300 1
61919415 Pliosnap 0/F белый 300 1
61919416 Pliosnap 0/G белый 300 1
61919417 Pliosnap 0/H белый 300 1
61919418 Pliosnap 0/I белый 300 1
61919419 Pliosnap 0/J белый 300 1
61919420 Pliosnap 0/K белый 300 1
61919421 Pliosnap 0/L белый 300 1
61919422 Pliosnap 0/M WH 300 1
61919423 Pliosnap 0/N белый 300 1
61919424 Pliosnap 0/O белый 300 1
61919425 Pliosnap 0/P белый 300 1
61919426 Pliosnap 0/Q белый 300 1
61919427 Pliosnap 0/R белый 300 1
61919428 Pliosnap 0/S белый 300 1
61919429 Pliosnap 0/T белый 300 1
61919430 Pliosnap 0/U белый 300 1
61919431 Pliosnap 0/V белый 300 1
61919432 Pliosnap 0/W белый 300 1
61919433 Pliosnap 0/X белый 300 1
61919434 Pliosnap 0/Y белый 300 1
61919435 Pliosnap 0/Z белый 300 1
61919436 Pliosnap 0/+ белый 300 1
61919437 Pliosnap 0/- белый 300 1
61919438 Pliosnap 0/. белый 300 1
61919439 Pliosnap 0/: WH 300 1
Pliosnap 1
61919440 Pliosnap 1/0 белый 300 1
61919441 Pliosnap 1/1 белый 300 1
61919442 Pliosnap 1/2 белый 300 1
61919443 Pliosnap 1/3 белый 300 1
61919444 Pliosnap 1/4 WH 300 1
61919445 Pliosnap 1/5 белый 300 1
61919446 Pliosnap 1/6 белый 300 1
61919447 Pliosnap 1/7 белый 300 1
61919448 Pliosnap 1/8 белый 300 1
61919449 Pliosnap 1/9 белый 300 1
61919450 Pliosnap 1/A белый 300 1
61919451 Pliosnap 1/B белый 300 1
61919452 Pliosnap 1/C белый 300 1
61919453 Pliosnap 1/D белый 300 1
61919454 Pliosnap 1/E белый 300 1
61919455 Pliosnap 1/F белый 300 1
61919456 Pliosnap 1/G белый 300 1
61919457 Pliosnap 1/H белый 300 1
61919458 Pliosnap 1/I белый 300 1
61919459 Pliosnap 1/J белый 300 1
61919460 Pliosnap 1/K белый 300 1
61919461 Pliosnap 1/L белый 300 1
61919462 Pliosnap 1/M белый 300 1
61919463 Pliosnap 1/N белый 300 1
61919464 Pliosnap 1/O белый 300 1
61919465 Pliosnap 1/P белый 300 1
61919466 Pliosnap 1/Q белый 300 1
61919467 Pliosnap 1/R белый 300 1
61919468 Pliosnap 1/S белый 300 1
61919469 Pliosnap 1/T белый 300 1
61919470 Pliosnap 1/U белый 300 1
61919471 Pliosnap 1/V белый 300 1
61919472 Pliosnap 1/W белый 300 1
61919473 Pliosnap 1/X белый 300 1
61919474 Pliosnap 1/Y белый 300 1
61919475 Pliosnap 1/Z белый 300 1
61919476 Pliosnap 1/+ белый 300 1
61919477 Pliosnap 1/- белый 300 1
61919478 Pliosnap 1/. белый 300 1
61919479 Pliosnap 1/: белый 300 1
Pliosnap 2
61919480 Pliosnap 2/0 WH 300 1
61919481 Pliosnap 2/1 WH 300 1
61919482 Pliosnap 2/2 WH 300 1
61919483 Pliosnap 2/3 WH 300 1
61919484 Pliosnap 2/4 WH 300 1
61919485 Pliosnap 2/5 WH 300 1
61919486 Pliosnap 2/6 WH 300 1
61919487 Pliosnap 2/7 WH 300 1
61919488 Pliosnap 2/8 WH 300 1
61919489 Pliosnap 2/9 WH 300 1
61919490 Pliosnap 2/A белый 100 1
61919491 Pliosnap 2/B белый 300 1
61919492 Pliosnap 2/C белый 300 1
61919493 Pliosnap 2/D белый 300 1
61919494 Pliosnap 2/E белый 300 1
61919495 Pliosnap 2/F белый 300 1
61919496 Pliosnap 2/G WH 300 1
61919497 Pliosnap 2/H WH 300 1
61919498 Pliosnap 2/I WH 300 1
61919499 Pliosnap 2/J белый 300 1
61919500 Pliosnap 2/K WH 300 1
61919501 Pliosnap 2/L WH 300 1
61919502 Pliosnap 2/M WH 300 1
61919503 Pliosnap 2/N WH 300 1
61919504 Pliosnap 2/O WH 300 1
61919505 Pliosnap 2/P WH 300 1
61919506 Pliosnap 2/Q WH 300 1
61919507 Pliosnap 2/R WH 300 1
61919508 Pliosnap 2/S WH 300 1
61919509 Pliosnap 2/T WH 300 1
61919510 Pliosnap 2/U белый 300 1
61919511 Pliosnap 2/V WH 300 1
61919512 Pliosnap 2/W WH 300 1
61919513 Pliosnap 2/X WH 300 1
61919514 Pliosnap 2/Y WH 300 1
61919515 Pliosnap 2/Z WH 300 1
61919516 Pliosnap 2/+ белый 300 1
61919517 Pliosnap 2/- белый 300 1
61919518 Pliosnap 2/. белый 300 1
61919519 Pliosnap 2/: белый 300 1
Pliosnap 3
61919520 Pliosnap 3/0 WH 300 1
61919521 Pliosnap 3/1 WH 300 1
61919522 Pliosnap 3/2 WH 300 1
61919523 Pliosnap 3/3 WH 300 1
61919524 Pliosnap 3/4 WH 300 1
61919525 Pliosnap 3/5 WH 300 1
61919526 Pliosnap 3/6 WH 300 1
61919527 Pliosnap 3/7 WH 300 1
61919528 Pliosnap 3/8 WH 300 1
61919529 Pliosnap 3/9 WH 300 1
61919530 Pliosnap 3/A WH 300 1
61919531 Pliosnap 3/B WH 300 1
61919532 Pliosnap 3/C WH 300 1
61919533 Pliosnap 3/D WH 300 1
61919534 Pliosnap 3/E WH 300 1
61919535 Pliosnap 3/F WH 300 1
61919536 Pliosnap 3/G WH 300 1
61919537 Pliosnap 3/H WH 300 1
61919538 Pliosnap 3/I WH 300 1
61919539 Pliosnap 3/J WH 300 1
61919540 Pliosnap 3/K WH 300 1
61919541 Pliosnap 3/L WH 300 1
61919542 Pliosnap 3/M WH 300 1
61919543 Pliosnap 3/N WH 300 1
61919544 Pliosnap 3/O WH 300 1
61919545 Pliosnap 3/P WH 300 1
61919546 Pliosnap 3/Q WH 300 1
61919547 Pliosnap 3/R WH 300 1
61919548 Pliosnap 3/S WH 300 1
61919549 Pliosnap 3/T WH 300 1
61919550 Pliosnap 3/U WH 300 1
61919551 Pliosnap 3/V WH 300 1
61919552 Pliosnap 3/W WH 300 1
61919553 Pliosnap 3/X WH 300 1
61919554 Pliosnap 3/Y WH 300 1
61919555 Pliosnap 3/Z WH 300 1
61919556 Pliosnap 3/+ WH 300 1
61919557 Pliosnap 3/- WH 300 1
61919558 Pliosnap 3/. белый 300 1
61919559 Pliosnap 3/ : WH 300 1
Pliosnap 6
61919560 Pliosnap 6/0 WH 300 1
61919561 Pliosnap 6/1 WH 300 1
61919562 Pliosnap 6/2 WH 300 1
61919563 Pliosnap 6/3 WH 300 1
61919564 Pliosnap 6/4 WH 300 1
61919565 Pliosnap 6/5 WH 300 1
61919566 Pliosnap 6/6 WH 300 1
61919567 Pliosnap 6/7 WH 300 1
61919568 Pliosnap 6/8 WH 300 1
61919569 Pliosnap 6/9 WH 300 1
61919570 Pliosnap 6/A WH 300 1
61919571 Pliosnap 6/B WH 300 1
61919572 Pliosnap 6/C WH 300 1
61919573 Pliosnap 6/D WH 300 1
61919574 Pliosnap 6/E WH 300 1
61919575 Pliosnap 6/F WH 300 1
61919576 Pliosnap 6/G WH 300 1
61919577 Pliosnap 6/H WH 300 1
61919578 Pliosnap 6/I WH 300 1
61919579 Pliosnap 6/J WH 300 1
61919580 Pliosnap 6/K WH 300 1
61919581 Pliosnap 6/L WH 300 1
61919582 Pliosnap 6/M WH 300 1
61919583 Pliosnap 6/N WH 300 1
61919584 Pliosnap 6/O WH 300 1
61919585 Pliosnap 6/P WH 300 1
61919586 Pliosnap 6/Q WH 300 1
61919587 Pliosnap 6/R WH 300 1
61919588 Pliosnap 6/S WH 300 1
61919589 Pliosnap 6/T WH 300 1
61919590 Pliosnap 6 U/WH 300 1
61919591 Pliosnap 6/V WH 300 1
61919592 Pliosnap 6/W WH 300 1
61919593 Pliosnap 6/X WH 300 1
61919594 Pliosnap 6/Y WH 300 1
61919595 Pliosnap 6/Z WH 300 1
61919596 Pliosnap 6/+ WH 300 1
61919597 Pliosnap 6/- WH 300 1
61919598 Pliosnap 6/. WH 300 1
61919599 Pliosnap 6/ : WH 300 1
Pliosnap 9
61919600 Pliosnap 9/0 WH 300 1
61919601 Pliosnap 9/1 WH 300 1
61919602 Pliosnap 9/2 WH 300 1
61919603 Pliosnap 9/3 WH 300 1
61919604 Pliosnap 9/4 WH 300 1
61919605 Pliosnap 9/5 WH 300 1
61919606 Pliosnap 9/6 WH 300 1
61919607 Pliosnap 9/7 WH 300 1
61919608 Pliosnap 9/8 WH 300 1
61919609 Pliosnap 9/9 WH 300 1
61919610 Pliosnap 9/A WH 300 1
61919611 Pliosnap 9/B WH 300 1
61919612 Pliosnap 9/C WH 300 1
61919613 Pliosnap 9/D WH 300 1
61919614 Pliosnap 9/E WH 300 1
61919615 Pliosnap 9/F WH 300 1
61919616 Pliosnap 9/G WH 300 1
61919617 Pliosnap 9/H WH 300 1
61919618 Pliosnap 9/I WH 300 1
61919619 Pliosnap 9/J WH 300 1
61919620 Pliosnap 9/K WH 300 1
61919621 Pliosnap 9/L WH 300 1
61919622 Pliosnap 9/M WH 300 1
61919623 Pliosnap 9/N WH 300 1
61919624 Pliosnap 9/O WH 300 1
61919625 Pliosnap 9/P WH 300 1
61919626 Pliosnap 9/Q WH 300 1
61919627 Pliosnap 9/R WH 300 1
61919628 Pliosnap 9/S WH 300 1
61919629 Pliosnap 9/T WH 300 1
61919630 Pliosnap 9/U WH 300 1
61919631 Pliosnap 9/V WH 300 1
61919632 Pliosnap 9/W WH 300 1
61919633 Pliosnap 9/X WH 300 1
61919634 Pliosnap 9/Y WH 300 1
61919635 Pliosnap 9/Z WH 300 1
61919636 Pliosnap 9/+ WH 300 1
61919637 Pliosnap 9/- WH 300 1
61919638 Pliosnap 9/. WH 300 1
61919639 Pliosnap 9/ : WH 300 1
Pliosnap 12
61919640 Pliosnap 12/0 белый 300 1
61919641 Pliosnap 12/1 WH 300 1
61919642 Pliosnap 12/2 белый 300 1
61919643 Pliosnap 12/3 белый 300 1
61919644 Pliosnap 12/4 белый 300 1
61919645 Pliosnap 12/5 белый 300 1
61919646 Pliosnap 12/6 белый 300 1
61919647 Pliosnap 12/7 белый 300 1
61919648 Pliosnap 12/8 белый 300 1
61919649 Pliosnap 12/9 белый 300 1

Преимущества

  • Быстрый и простой монтаж
  • Держатели оборудованы ножкой для удобства использования
  • Кабель почти полностью закрывается без острых углов (избегает повреждения оболочки)
  • Благодаря выемке и фиксирующей защелке нанизанные на кабеле маркировочные кольца самостоятельно выравниваются

Области применения

  • Маркировка отдельных жил кабеля в кабельных колодках в ограниченном пространстве
  • Маркировка после монтажа

Характеристики

  • Сечение в мм2: Pliosnap 0: Стекловолоконный провод Pliosnap 1: 0,32 Pliosnap 2: 0,50 Pliosnap 3: 0,75 Pliosnap 6: 1–1,5 Pliosnap 9: 2,5 Pliosnap 12: 4.6
  • Диаметр, область применения в мм: Pliosnap 0: Стекловолоконный провод Pliosnap 1: 1–1,4 Pliosnap 2: 1,4–1,8 Pliosnap 3: 1,9–2,6 Pliosnap 6: 2,6–3,5 Pliosnap 9: 3,2–4,5 Pliosnap 12: 4,5–6

Стандарты / Сертификаты соответствия

  • Огнестойкость по UL 94 HB

Комплектация

  • 1 ед. упаковки = 300 маркеров на 10 (Pliosnap 0 – 6) или 12 (Pliosnap 9 + 12) держателях

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC001288
  • ETIM 5.0 Class-Description: Маркировка

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC001288
  • Описание класса ETIM 6.0: Маркировочный материал

Примечание

  • Диэлектрическая прочность: 20 кВ/мм
    Напряжение при натяжении: 45 МПа
    Растяжение при разрыве: 40 %
    Модуль эластичности: 1800 МПа

Поставляемые цвета

  • Белый
  • Цвет несущего элемента: Pliosnap 0: черный Pliosnap 1: коричневый Pliosnap 2: серый Pliosnap 3: зеленый Pliosnap 6: красный Pliosnap 9: синий Pliosnap 12: желтый

Материал

  • Полиоксиэтилен (POM)

Tемпературный диапазон

  • от -40 до +90 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
  • Продукция FLEXIMARK® продаётся в упаковках. Как пример, если Вы хотите заказать 640 ярлыков LCK 32, Вам нужно заказать только 1 упаковку вместо 640 штук ярлыков поштучно.
