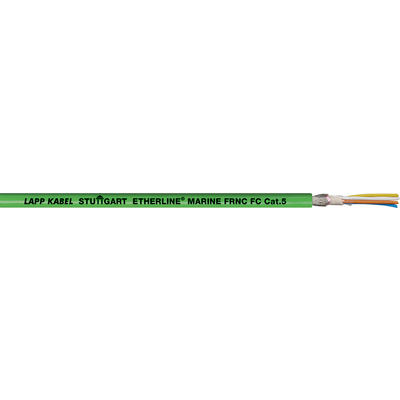

WORLDWIDEETHERLINE® MARINE FRNC FC CAT.5
Для подвижного применения
Промышленный кабель Ethernet, кат. 5 для гибкого использования, наружная оболочка из невоспламеняющегося и не поддающегося коррозии материала, разрешения GL и DNV, для использования в сети PROFINET до 100 Мбит
- Сертифицированы для использования на морских судах
- Подвижное применение в сочетании с незначительной механической нагрузкой
- CAT.5
| Артикул | Обозначение | Кол-во пар и сечение жил в AWG | Наружный диаметр, мм | Наружный диаметр в мм | Вес меди кг/км | Вес, кг/км | |
|---|---|---|---|---|---|---|---|
2170889
| ETHERLINE® MARINE FRNC FC CAT.5 | 2 x 2 x AWG 22/7 | 1,5 | 6.5 | 32 | 68 |
Преимущества
- Кабели для Industrial Ethernet для применения в экстремальных условиях эксплуатации
- Для применения в помещениях с сухой, влажной и избыточно влажной средой.
- Высококачественный экран для
участков с электромагнитной нагрузкой - 2-х парные: 10/100 Mбит/с для промышленного Ethernet
Области применения
- Судостроение
- Машиностроение, приборостроение, монтаж распределительных электрошкафов
- Подходят для сетей EtherCAT и EtherNet/ IP
- Для морских и наземных буровых платформ
- Макс. длина кабеля для скорости передачи 100Мбит/с - 85 м.
Характеристики
- Fast Connect (FC) конструкция кабеля для быстрого присоединения
Стандарты / Сертификаты соответствия
- Перечень UL/CSA CM
- c(UL)us Typ PLTC в соотв. с UL 13
- Огнестойкие по IEC 60332-3

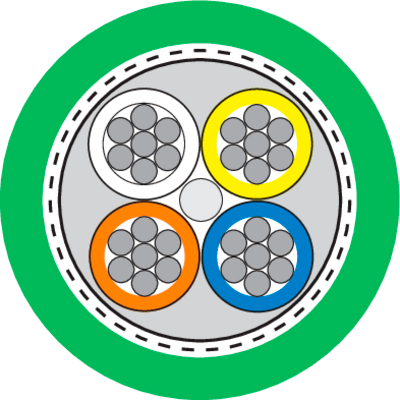

Конструкция
- Жилы из медных лужёных тонких проволок
- Colour-coded in accordance with PROFINET for Cat.5e apllications
- Жилы скручены в звёздную четвёрку
- Внутренняя оболочка: термопластичный сополимер (FRNC)
- SF/UTP: общий экран из алюминиевой фольги и оплётки из медных луженых проволок
- Безгалогеновая и трудновоспламеняемая наружная оболочка FRNC
- Цвет: зеленый (аналогичен RAL 6018)
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000830
- ETIM 5.0 Class-Description: кабели связи
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000830
- Описание класса ETIM 6.0: Кабель для передачи данных
Рабочее пиковое напряжение
- (не для силовых цепей)
125 В
Минимальный радиус изгиба
- Неподвижное применение: 3 x D
- Подвижное применение: 7,5 x D
Волновое сопротивление
- ном. 100 Ом согласно IEC 61156-5
Tемпературный диапазон
- Рабочая температура: от -25 °C до +70 °C
- При монтаже: от 0 до +50 °C
- Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
- PROFINET® – зарегистрированный товарный знак PNO (организации пользователей PROFIBUS)
- По запроосам - технический паспорт на изделие, указывайте пожалуйста тип кабеля и маркоразмер.
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
