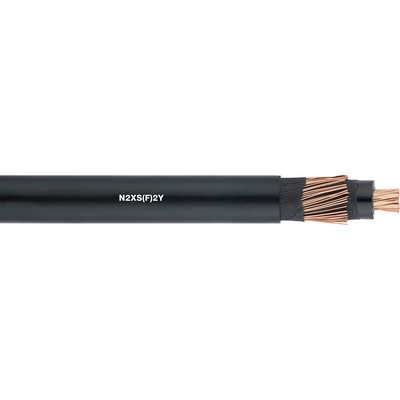

N2XS(F)2Y

Кабели для среднего напряжения PE, медные жилы, продольная герметизация

Кабели для среднего напряжения N2XS(F)2Y, VDE, PE в соотв. со стандартом VDE 0276-620, медные жилы, продольная герметизация, для неподвижной прокладки

  • 3 voltage classes: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV
  • С медными жилами

Подходит для применения вне помещений Механическая стойкость Стойкий к УФ-лучам Водонепроницаемые

VDE

Артикул Количество жил и сеч. в мм² Наружный диаметр [мм] Вес меди кг/км Вес, кг/км
6/10 (12) kV
38107811
1x35 RM/16 24 518 770
38107812
1x50 RM/16 25 662 900
38106992
1X70 RM/16 26 854 1124
3029947
1X95 RM/16 28 1094 1385
38105277
1X120 RM/16 30 1334 1624
1552073
1X150 RM/25 31 1723 1967
38103192
1X185 RM/25 33 2059 2336
30013473
1X240 RM/25 35 2587 2886
38107813
1x300 RM/25 37 3163 3481
38107814
1x400 RM/35 40 4234 4383
38107815
1x500 RM/35 43 5194 5384
38107816
1x630 RM/35 47 6442 6738
12/20 (24) kV
38801817 1X35 RM/16 28 518 914
38107817 1x50 RM/16 29 662 1050
32700792 1X70 RM/16 31 854 1290
30013472 1X95 RM/16 32 1094 1555
38802324
1X120 RM/16 34 1334 1803
1552043
1X150 RM/25 35 1723 2155
38107818
1x185 RM/25 37 2059 2534
32703444
1X240 RM/25 39 2587 3098
38107819
1x300 RM/25 41 3163 3707
38107820
1x400 RM/35 44 4234 4610
1552048
1X500 RM/35 47 5194 5649
1552042
1X630 RM/35 51 6442 7051
18/30 (36) kV
38107821
1x50 RM/16 34 662 1261
38107822
1x70 RM/16 36 854 1507
38107823
1x95 RM/16 37 1094 1790
38107824
1x120 RM/16 39 1334 2050
1552044
1X150 RM/25 40 1723 2411
1550992
1X185 RM/25 42 2059 2803
38106652
1X240 RM/25 44 2587 3384
38107825
1x300 RM/25 46 3163 4011
38107826
1x400 RM/35 49 4234 4937
38104163
1X500 RM/35 53 5194 6012
38107827
1x630 RM/35 56 6442 7425
38107828
1x800 RM/35 61 8074 9226

Области применения

  • Кабели силовые и кабели управления для неподвижного применения, для следующих областей применения:
  • На открытом воздухе, под водой, в земле и в помещениях
  • В кабельных каналах для промышленных и распределительных электросетей
  • Подходит в том числе для таких случаев применения, когда после механического повреждения необходимо предотвратить проникновение воды в продольном направлении
  • Под землей без дополнительной надлежащей защиты на случай подземной прокладки согл. HD 620/VDE 0276-620 часть 10-C (пункт 4): минимальная глубина прокладки обычно 0,6 м, под ж/д путями минимум 0,8 м

Характеристики

  • Благодаря оболочке из полиэстера (PE) выдерживает сильные механические нагрузки во время прокладки и при эксплуатации
  • Токовая нагрузка по HD 620/VDE 0276-620, ч. 10-C, таблица 7 (при прокладке в грунте при температуре +20 °C согласно HD 620/VDE 0276-620, ч. 10-C, пункт 5) для прокладки в грунте, и таблица 8 (навесная прокладка при температуре воздуха +30 °C согласно HD 620/VDE 0276-620, ч 10-C, пункт 5) при использовании на открытом воздухе. В любом случае при соответствующей допустимой регулировке/уменьшении нагрузочной способности по току согласно VDE 0298-4, а также VDE 0298-4 (см. приложение к каталогу T12) для монтажа в зданиях и на зданиях

Стандарты / Сертификаты соответствия

  • HD 620/ VDE 0276-620

Конструкция

  • Материал жил — медь
  • Сокращение «rm»: r = круглая жила; m = многожильный провод
  • Изоляция жил: Сшитый полиэтилен (XLPE)
  • Экранирование из медной проволоки с одной или двумя спиралевидными медными полосами
  • Продольная ленточная изоляция
  • Оболочка: полиэтилен, черный

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC001140
  • Описание класса ETIM 5.0: Кабель для среднего напряжения

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC001140
  • Описание класса ETIM 6.0: Кабель для среднего напряжения

Конструкция жилы

  • Многопроволочный

Минимальный радиус изгиба

  • Неподвижное применение: 15 х D

Номинальное напряжение

  • U0/U: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV

Испытательное напряжение

  • В зависимости от номинального напряжения: 6/10 кВ: 15 кВ 12/20 кВ: 30 кВ 18/30 кВ: 45 кВ

Tемпературный диапазон

  • При прокладке: от -20 °C до +50 °C
  • Неподвижное применение: от -40 до +90 °C

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • Стандартные длины см.: www.lappkabel.de/en/cable-standardlengths
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
