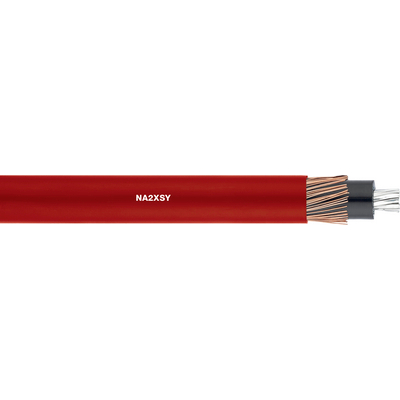

NA2XSY

Кабели для среднего напряжения из ПВХ, алюминиевые жилы

Кабели для среднего напряжения NA2XSY, VDE, из ПВХ в соотв. со стандартом VDE 0276-620, алюминиевые жилы, для неподвижной прокладки

  • 3 voltage classes: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV
  • With aluminium conductor

VDE

Артикул Количество жил и сеч. в мм² Наружный диаметр [мм] Вес меди кг/км Вес, кг/км
6/10 (12) kV
38107855
1x50 RM/16 25 182 719
38107856
1x70 RM/16 26 182 810
38107857
1x70 RM/35 27 394 1000
38107858
1x95 RM/16 28 182 921
38107859
1x120 RM/16 30 182 1022
38107860
1x150 RM/25 31 283 1209
38107861
1x185 RM/25 33 283 1351
38107862
1x240 RM/25 35 283 1561
38107863
1x300 RM/25 37 283 1771
3038844
1X400 RM/35 40 394 2184
38107864
1x500 RM/35 43 394 2517
12/20 (24) kV
38107865
1x50 RM/16 29 182 889
38107866
1x70 RM/16 31 182 988
38107867
1x95 RM/16 32 182 1109
38107868
1x120 RM/16 34 182 1220
38107869
1x150 RM/25 35 283 1414
38802239
1X185 RM/25 37 283 1567
38107870
1x240 RM/25 39 283 1791
38107871
1x300 RM/25 41 283 2014
38107872
1x400 RM/35 44 394 2412
38107873
1x500 RM/35 47 394 2798
18/30 (36) kV
38107874
1x50 RM/16 34 182 1124
38107875
1x70 RM/16 36 182 1234
38107876
1x70 RM/25 36 283 1300
38107877
1x95 RM/16 37 182 1367
38107878
1x120 RM/16 39 182 1488
38107879
1x150 RM/25 40 283 1692
38107880
1x185 RM/25 42 283 1858
38107881
1x240 RM/25 44 283 2099
38107882
1x300 RM/25 46 283 2339
38107883
1x400 RM/35 49 394 2758
38107884
1x500 RM/35 52 394 3189
38107885
1x630 RM/35 56 394 3724

Области применения

  • Кабели силовые и кабели управления для неподвижного применения, для следующих областей применения:
  • На открытом воздухе, под водой, в земле и в помещениях
  • В кабельных каналах для промышленных и распределительных электросетей
  • Под землей без дополнительной надлежащей защиты на случай подземной прокладки согл. HD 620/VDE 0276-620 часть 10-C (пункт 4): минимальная глубина прокладки обычно 0,6 м, под ж/д путями минимум 0,8 м

Характеристики

  • Не поддерживают горение в соответствии с IEC 60332-1-2
  • Токовая нагрузка по HD 620/VDE 0276-620, ч. 10-C, таблица 7 (при прокладке в грунте при температуре +20 °C согласно HD 620/VDE 0276-620, ч. 10-C, пункт 5) для прокладки в грунте, и таблица 8 (навесная прокладка при температуре воздуха +30 °C согласно HD 620/VDE 0276-620, ч 10-C, пункт 5) при использовании на открытом воздухе. В любом случае при соответствующей допустимой регулировке/уменьшении нагрузочной способности по току согласно VDE 0298-4, а также VDE 0298-4 (см. приложение к каталогу T12) для монтажа в зданиях и на зданиях

Стандарты / Сертификаты соответствия

  • HD 620/ VDE 0276-620

Конструкция

  • Жилы из алюминия
  • Сокращение «rm»: r = круглая жила; m = многожильный провод
  • Изоляция жил: Сшитый полиэтилен (XLPE)
  • Экранирование из медной проволоки с одной или двумя спиралевидными медными полосами
  • Оболочка: ПВХ, красный

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC001140
  • Описание класса ETIM 5.0: Кабель для среднего напряжения

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC001140
  • Описание класса ETIM 6.0: Кабель для среднего напряжения

Конструкция жилы

  • Многопроволочный

Минимальный радиус изгиба

  • Неподвижное применение: 15 х D

Номинальное напряжение

  • U0/U: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV

Испытательное напряжение

  • В зависимости от номинального напряжения: 6/10 кВ: 15 кВ 12/20 кВ: 30 кВ 18/30 кВ: 45 кВ

Tемпературный диапазон

  • При монтаже: от -5 до +50 °C
  • Неподвижное применение: от -40 до +90 °C

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • Стандартные длины см.: www.lappkabel.de/en/cable-standardlengths
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
