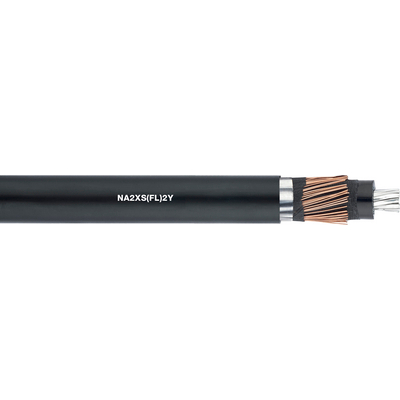

NA2XS(FL)2Y

Кабель для среднего напряжения, PE, продольная и поперечная герметизация, алюминиевые жилы

Кабель для среднего напряжения NA2XS(FL)2Y, VDE, PE в соотв. со стандартом VDE 0276-620, алюминиевые жилы, продольная и поперечная герметизация, для неподвижной прокладки

  • 3 класса напряжения:
    6/10 (12) кВ, 12/20 (24) кВ, 18/30 (36) кВ
  • With aluminium conductor

Подходит для применения вне помещенийМеханическая стойкостьСтойкий к УФ-лучамВодонепроницаемые

VDE

Артикул Количество жил и сеч. в мм²Наружный диаметр [мм]Вес меди кг/кмВес, кг/км
6/10 (12) kV
38107624
1 x 120 RM/1631182951
38107625
1 x 150 RM/25322831134
38107626
1 x 240 RM/25362831473
38107627
1 x 400 RM/35413942091
12/20 (24) kV
38107628
1 x 70 RM/1632182914
38107629
1 x 70 RM/25322831015
38107630
1 x 95 RM/25342831100
38107631
1 x 120 RM/16351821136
38106494
1 x 150 RM/25362831327
38107252
1 x 185 RM/25382831474
38107253
1 x 240 RM/25402831691
38107632
1 x 300 RM/25422831914
38106656
1 x 400 RM/35453942298
38107633
1 x 500 RM/35483942675
18/30 (36) kV
38107634
1 x 70 RM/16371821144
38107635
1 x 95 RM/16381821273
38107636
1 x 120 RM/16401821389
38107637
1 x 150 RM/25412831590
38106590
1 x 185 RM/25432831750
38107638
1 x 240 RM/25452831984
38107639
1 x 300 RM/25482832225
38107640
1 x 400 RM/35503942629
38107641
1 x 500 RM/35533943042

Области применения

  • Кабели силовые и кабели управления для неподвижного применения, для следующих областей применения:
  • На открытом воздухе, под водой, в земле и в помещениях
  • В кабельных каналах для промышленных и распределительных электросетей
  • Подходит в том числе для таких случаев применения, когда после механического повреждения необходимо предотвратить проникновение воды в продольном и поперечном направлении
  • Под землей без дополнительной надлежащей защиты на случай подземной прокладки согл. HD 620/VDE 0276-620 часть 10-C (пункт 4): минимальная глубина прокладки обычно 0,6 м, под ж/д путями минимум 0,8 м

Характеристики

  • Благодаря оболочке из полиэстера (PE) выдерживает сильные механические нагрузки во время прокладки и при эксплуатации
  • Токовая нагрузка по HD 620/VDE 0276-620, ч. 10-C, таблица 7 (при прокладке в грунте при температуре +20 °C согласно HD 620/VDE 0276-620, ч. 10-C, пункт 5) для прокладки в грунте, и таблица 8 (навесная прокладка при температуре воздуха +30 °C согласно HD 620/VDE 0276-620, ч 10-C, пункт 5) при использовании на открытом воздухе. В любом случае при соответствующей допустимой регулировке/уменьшении нагрузочной способности по току согласно VDE 0298-4, а также VDE 0298-4 (см. приложение к каталогу T12) для монтажа в зданиях и на зданиях

Стандарты / Сертификаты соответствия

  • HD 620/ VDE 0276-620

Конструкция

  • Жилы из алюминия
  • Сокращение «rm»: r = круглая жила; m = многожильный провод
  • Изоляция жил: Сшитый полиэтилен (XLPE)
  • Экранирование из медной проволоки с одной или двумя спиралевидными медными полосами
  • Продольная ленточная изоляция
  • Металлическая лента прочно соединена с оболочкой из PE
  • Оболочка: полиэтилен, черный

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC001140
  • Описание класса ETIM 5.0: Кабель для среднего напряжения

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC001140
  • Описание класса ETIM 6.0: Кабель для среднего напряжения

Конструкция жилы

  • Многопроволочный

Минимальный радиус изгиба

  • Неподвижное применение: 15 х D

Номинальное напряжение

  • U0/U: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV

Испытательное напряжение

  • В зависимости от номинального напряжения: 6/10 кВ: 15 кВ 12/20 кВ: 30 кВ 18/30 кВ: 45 кВ

Tемпературный диапазон

  • При прокладке: от -40 °C до +70 °C
  • Неподвижное применение: от -40 до +90 °C

  • Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
  • Стандартные длины см.: www.lappkabel.de/en/cable-standardlengths
  • Торговый продукт Lapp
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
