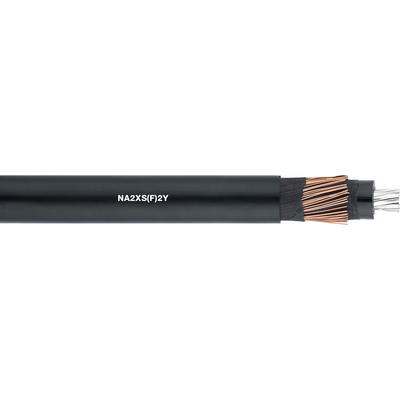

NA2XS(F)2Y
Кабели для среднего напряжения PE с продольной герметизацией, алюминиевые жилы
Кабели для среднего напряжения NA2XS(F)2Y, VDE, PE в соотв. со стандартом VDE 0276-620, алюминиевые жилы, продольная герметизация, для неподвижной прокладки
-
3 класса напряжения:
6/10 (12) кВ, 12/20 (24) кВ, 18/30 (36) кВ - With aluminium conductor
Области применения
- Кабели силовые и кабели управления для неподвижного применения, для следующих областей применения:
- На открытом воздухе, под водой, в земле и в помещениях
- В кабельных каналах для промышленных и распределительных электросетей
- Подходит в том числе для таких случаев применения, когда после механического повреждения необходимо предотвратить проникновение воды в продольном направлении
- Под землей без дополнительной надлежащей защиты на случай подземной прокладки согл. HD 620/VDE 0276-620 часть 10-C (пункт 4): минимальная глубина прокладки обычно 0,6 м, под ж/д путями минимум 0,8 м
Характеристики
- Благодаря оболочке из полиэстера (PE) выдерживает сильные механические нагрузки во время прокладки и при эксплуатации
- Токовая нагрузка по HD 620/VDE 0276-620, ч. 10-C, таблица 7 (при прокладке в грунте при температуре +20 °C согласно HD 620/VDE 0276-620, ч. 10-C, пункт 5) для прокладки в грунте, и таблица 8 (навесная прокладка при температуре воздуха +30 °C согласно HD 620/VDE 0276-620, ч 10-C, пункт 5) при использовании на открытом воздухе. В любом случае при соответствующей допустимой регулировке/уменьшении нагрузочной способности по току согласно VDE 0298-4, а также VDE 0298-4 (см. приложение к каталогу T12) для монтажа в зданиях и на зданиях
Стандарты / Сертификаты соответствия
- HD 620/ VDE 0276-620
Конструкция
- Жилы из алюминия
- Сокращение «rm»: r = круглая жила; m = многожильный провод
- Изоляция жил: Сшитый полиэтилен (XLPE)
- Экранирование из медной проволоки с одной или двумя спиралевидными медными полосами
- Продольная ленточная изоляция
- Оболочка: полиэтилен, черный
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC001140
- Описание класса ETIM 5.0: Кабель для среднего напряжения
Классификация ETIM 6
- Идентификатор класса ETIM 6.0: EC001140
- Описание класса ETIM 6.0: Кабель для среднего напряжения
Конструкция жилы
- Многопроволочный
Минимальный радиус изгиба
- Неподвижное применение: 15 х D
Номинальное напряжение
- U0/U: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV
Испытательное напряжение
- В зависимости от номинального напряжения: 6/10 кВ: 15 кВ 12/20 кВ: 30 кВ 18/30 кВ: 45 кВ
Tемпературный диапазон
- При прокладке: от -40 °C до +70 °C
- Неподвижное применение: от -40 до +90 °C
- Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
- Стандартные длины см.: www.lappkabel.de/en/cable-standardlengths
- Торговый продукт Lapp
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
