Вставки EPIC® M23, 17-пол.

Изоляторы для цилиндрических электрических соединителей M23

Вставки EPIC® SIGNAL M23, количество полюсов: 17, для цилиндрических электрических соединителей серии M23

Изготовлено в Германии

Машиностроение, промышленное оборудование Ветроэнергетика Высокая стойкость к воздействию химических веществ Механическая стойкость Время на монтаж Износостойкие Различные разрешение на эксплуатацию

CE VDE cRUus EAC

Артикул Обозначение Изоляторы Включая контакты К-во контактов Штук/ед. упаковки
Изоляторы 17-полюсные, P-часть = левого вращения (вид вставки против часовой стрелки)
73008000
P-часть Без контактов - 17 5
73008010
P-часть Без контактов - 17 20
73028000

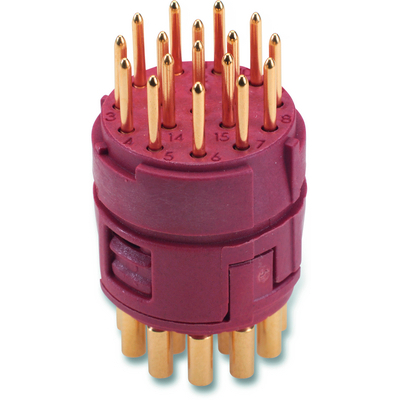

P-часть + штыревые контакты, соединение пайкой 17 17 5
73028010
P-часть + штыревые контакты, соединение пайкой 17 17 20
73018000

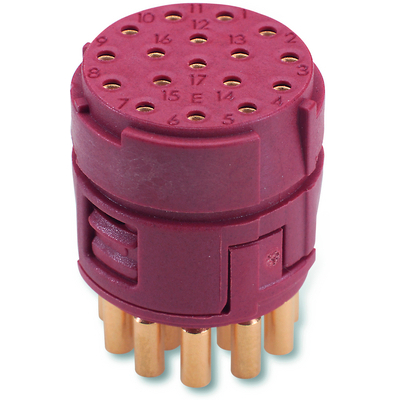

P-часть + гнездовые контакты, соединение пайкой 17 17 5
73018010
P-часть + гнездовые контакты, соединение пайкой 17 17 20
Изоляторы 17-полюсные, E-часть = правого вращения (вид вставки по часовой стрелке)
73008500
E-часть Без контактов - 17 5
73008510
E-часть Без контактов - 17 20
73028500
E-часть + штыревые контакты, соединение пайкой 17 17 5
73028510
E-часть + штыревые контакты, соединение пайкой 17 17 20
73018500
E-часть + гнездовые контакты, соединение пайкой 17 17 5
73018510
E-часть + гнездовые контакты, соединение пайкой 17 17 20

Преимущества

  • Универсальная дальнейшая обработка вставок М23 с различными размерами упаковки Полностью собранное изделие с подходящими паяными контактами или без них для индивидуальной сборки с применением обжимных или паяных контактов

Области применения

  • Техника эксплуатации и монтажа оборудования
  • Техника измерения, управления и регулирования
  • Приборостроение

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000438
  • Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

  • согласно стандарта IEC 61984: 50 В

Номинальное импульсное напряжение

  • 0,8 кВ

Номинальный ток, A

  • 7 A

Степень загрязнения

  • 3

Переходное сопротивление

  • < 4 мОм

Контакты

  • Латунь, позолоченная

Количество контактов

  • 17
  • Контакты 17*1 мм

Допустимые сечения жил кабеля

  • Соединение обжимом: 0,14-1,0 мм²
  • Соединение пайкой: сеч. до 1,0 мм²

Количество разъединений

  • 100

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. № C24 (по EN 61984, SELV по DIN VDE 0100-410 следует обеспечить)
  • UL File № E249137

Tемпературный диапазон

  • -25°C до +125°C

  • Изоляторы как для штыревых, так и для гнездовых контактов. Для подключения Вам необходимы как P-часть левого вращения, так и E-часть правого вращения.
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
