EPIC® H-B 10 SGR-LB

Корпуса типа Н-В. Промышленный стандарт

Корпус из металла для прямоугольных штекерных соединителей представляет собой идеальное решение для систем освещения и акустических систем. У него есть один кабельный ввод и одна продольная скоба.

  • Одна продольная скоба для быстрой фиксации без особых усилий
  • Класс защиты UL50E, испытано

Дополнительные компоненты автоматизации фирмы Lapp Машиностроение, промышленное оборудование Механическая стойкость Износостойкие Водонепроницаемые

CE cRUus Проверено VDE

Артикул Обозначение M PG Штук/ед. упаковки
H-B корпуса: корпус фиксированный (1 ввод для кабеля, продольная скоба)
10034900
H-B 10 SGR-LB 16 - 16 10
10034700
H-B 10 SGR-LB 21 - 21 10
19034900
H-B 10 SGR-LB M20 20 - 10
19034700
H-B 10 SGR-LB M25 25 - 10

Преимущества

  • Наименьший корпус с двумя поперечными скобами. Подходящие корпуса для любого применения

Области применения

  • Техника эксплуатации и монтажа оборудования
  • Оборудование для проведения концертных и массовых мероприятий
  • Переработка пластмасс

Характеристики

  • Фиксированный корпус, низкий
  • 1 продольная скоба
  • 1 ввод для кабеля

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 Class-Description: Корпус для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000437
  • Описание класса ETIM 6.0: Корпус для промышленного штекерного соединителя

Материал

  • Корпус: алюминиевый сплав с порошковым покрытием, серый
    Скоба: оцинкованная сталь
    Уплотнение: NBR (бутадиен-нитрильный каучук)

Класс защиты

  • IP 65 (в закрытом виде)
  • NEMA 250, UL50E: 12 (заблокированный)

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. №:B437
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40°C до +100°C, кратковременно до +125°C

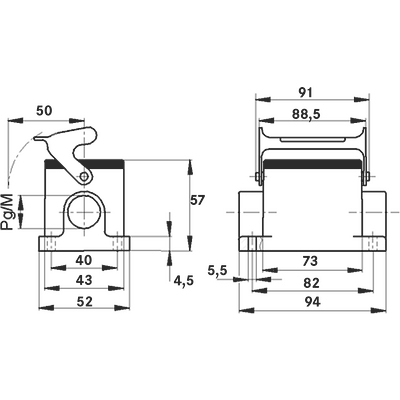

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
