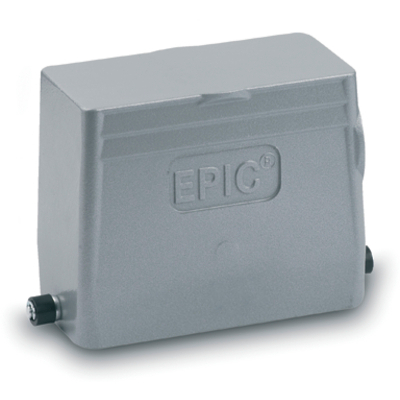

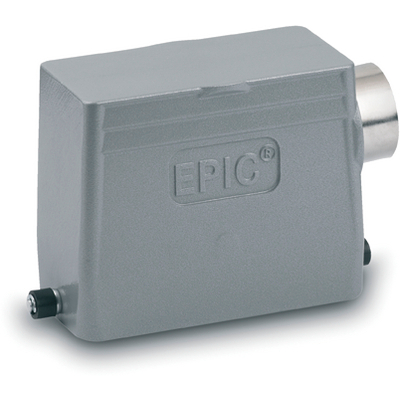

EPIC® H-B 10 TSH-RO

Корпуса типа Н-В. Промышленный стандарт

Универсальный высокий корпус из металла содержит винт для продольной скобы и боковой кабельный ввод. Он подходит для использования в полимерной промышленности.

  • Ребристая поверхность для удобного вытаскивания штекера
  • Больше пространства для внутренней разводки
  • Класс защиты UL50E, испытано

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеМеханическая стойкостьИзносостойкиеВодонепроницаемые

CEcRUusПроверено VDE

Артикул ОбозначениеMPGПромежуточный штуцерPackaging unit
H-B корпуса: корпус – верхняя часть штекера (ввод кабеля сбоку, винты для продольной скобы, высокий)
70054200
H-B 10 TSH-RO 21-21да10
70054400
H-B 10 TSH-RO 29-29да10
79054200
H-B 10 TSH-RO M2525--10
79054400
H-B 10 TSH-RO M3232--10

Преимущества

  • Наименьший корпус с двумя поперечными скобами. Подходящие корпуса для любого применения

Области применения

  • Техника эксплуатации и монтажа оборудования
  • Оборудование для проведения концертных и массовых мероприятий
  • Переработка пластмасс

Характеристики

  • Корпус высокий
  • Винты для продольной скобы
  • Ввод кабеля сбоку
  • Типы с / без промежуточного штуцера

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000437
  • ETIM 5.0 Class-Description: Корпус для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000437
  • Описание класса ETIM 6.0: Корпус для промышленного штекерного соединителя

Материал

  • Корпус: алюминиевый сплав с порошковым покрытием, серый
    Скоба: оцинкованная сталь
    Уплотнение: NBR (бутадиен-нитрильный каучук)

Класс защиты

  • IP 65 (в закрытом виде)
  • NEMA 250, UL50E: 12 (заблокированный)

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. №:B437
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40°C до +100°C, кратковременно до +125°C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
