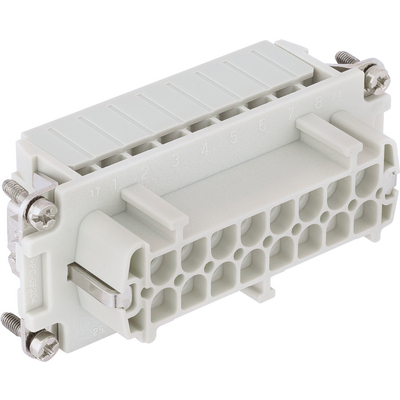

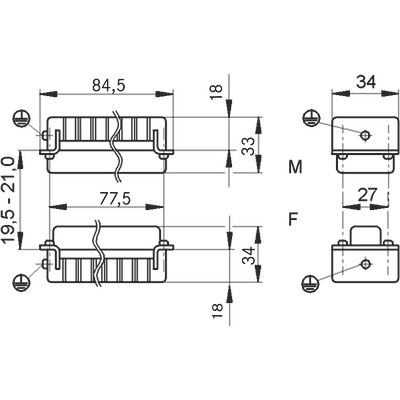

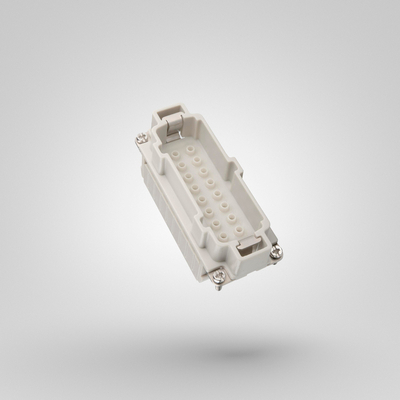

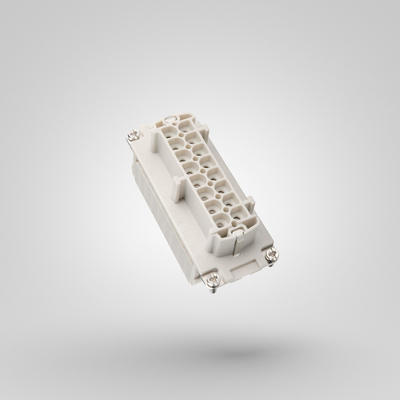

EPIC® H-BE 16 для штампованных контактов

Изоляторы для легкой сборки

Вставка с соединением обжимом и 16 контактами предназначена для использования в прямоугольных штекерных соединителях и подходит, например, для систем освещения и акустических систем.

  • Для подключения провода до 4 мм²
  • Изоляторы с соединением: винтовым, обжимным, пайкой и самозажимом - легко комбинируются между собой
  • Доступны вставки типа EPIC® H-BE на 32 контакта

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеЖелезно-дорожный транспортИзносостойкиеРасширенный температурный диапазон

CEcRUus

Артикул ОбозначениеТип контактаКоличество рабочих контактовPackaging unit
10184002
EPIC® H-BE 16 SCMШтыревой контакт1–165
10185002
EPIC® H-BE 16 BCMГнездо1–165

Преимущества

  • Стандартные изоляторы с винтовым соединением, соединением обжимом и пружинным соединением
  • Блоки контактов серии EPIC® H-BE отличаются возможностью применения для более высокого напряжения, токовых нагрузок, а также высокой надежностью и безопасностью
  • Railway applications
    - Fire protection on railway vehicles: Test according EN 45545-2. Requirement sets R22 and R23. Hazard level HL1, HL2 and HL3

Области применения

  • Машиностроение
  • Переработка пластмасс
  • Оборудование для проведения концертных и массовых мероприятий
  • Для применения в железнодорожном транспорте / транспортное машиностроение

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000438
  • ETIM 5.0 Class-Description: Контактная вставка для промышленных электрических соединителей

Классификация ETIM 6

  • Идентификатор класса ETIM 6.0: EC000438
  • Описание класса ETIM 6.0: Контактная вставка промышленного штекерного соединителя

Номинальное напряжение, В

  • IEC: 500 VUL: 600 VCSA: 600 V

Номинальное импульсное напряжение

  • 6 кВ

Номинальный ток, A

  • IEC: 16 A
    UL: 16 A
    CSA: 16 A

Степень загрязнения

  • 3

Воспламеняемость

  • UL94 V-0

Переходное сопротивление

  • < 2 мОм

Контакты

  • Медный сплав, посеребрённые/позолоченные

Количество контактов

  • 16 + PE

Допустимые сечения жил кабеля

  • Соединение обжимом: 0,14-4,0 мм²

Материал

  • PC поликарбонат

Количество разъединений

  • 500

Сертификаты соответствия

  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40 до +125 °C
