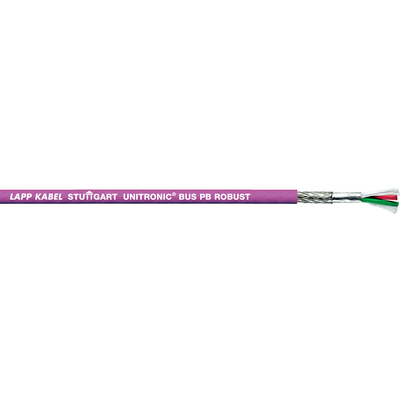

WORLDWIDEUNITRONIC® BUS PB ROBUST
Кабели PROFIBUS стойкие к различным химическим соединениям
Кабель шины для PROFIBUS-DP, -FMS и FIP Устойчивость к воздействию воды, химикатов, поверхностно-активных веществ, различных видов мыла, УФ-излучения, пламезамедляющие Температурный диапазон от -40 до +80 °C
- Прочные и стойкие к атмосферным влияниям
-
Высокая стойкость к воздействию химических веществ см. приложение T1.
https://lapprussia.lappgroup.com/online-katalog/prilozhenie-k-katalogu/tekhnicheskie-tablicy.html
| Артикул | Обозначение | Число пар и диаметр жил в мм | Наружный диаметр [мм] | Вес меди кг/км | Вес, кг/км | |
|---|---|---|---|---|---|---|
| Для неподвижного применения | ||||||
2170620
| UNITRONIC® BUS PB ROBUST | 1 x 2 x 0.64 | 8 | 26 | 55 | |
Преимущества
- Износостойкие кабели PROFIBUS для применения в сложных условиях окружающей среды.
Области применения
- Для применений PROFIBUS-DP и FIP в промышленной среде, в суровых условиях эксплуатации
- Неподвижное применение
Характеристики
- Для многостороннего применения, стойкие к воде и химическим веществам, для применения в промышленных условиях
- Высокая стойкость к поверхностно-активным веществам, мылам и т. д.
- Стойкие к УФ-лучам
- Не поддерживают горение в соответствии с IEC 60332-1-2
- Скорости передачи ограничиваются по спецификациям PNO следующими макс. длинами кабельной линии, Bus-сегмента:
(тип кабеля A, PROFIBUS-DP):
93,75 Кбит/с = 1200 м
187,5 Кбит/с = 1000 м
500 Кбит/с = 400 м
1,5 Mбит/с = 200 м
12,0 Mбит/с = 100 м
Конструкция
- Медная жила, однопроволочная
- Изоляция жил: O2Y(S) вспененный полиэтилен
- Общий экран из ламинированной алюминиевой фольги и оплётки из медных лужёных проволок
- Оболочка: особый TPE, цвет фиолетовый (RAL 4001)
- Обычный монтаж проводов
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000830
- ETIM 5.0 Class-Description: кабели связи
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000830
- Описание класса ETIM 6.0: Кабель для передачи данных
Рабочая емкость
- (1 кГц): прим.28,5 нФ/км
Рабочее пиковое напряжение
- (не для силовых цепей)
250 В
Минимальный радиус изгиба
- Неподвижное применение: 75 мм
Испытательное напряжение
- Жила/жила: 1500 В эфф.
- Жила/экран: 1500 В
Волновое сопротивление
- (3–20 МГц): 150 ± 15 Ом
Tемпературный диапазон
- от -40 до +80 °C
- Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
- Цена на основе стоимости меди: полная цена; для применения и расчета цены на базе металлов, а также веса металлов см. каталог T17 в приложении
- Стандартные длины см.: www.lappkabel.de/en/cable-standardlengths
- Упаковка: бухты до 30 кг/250 м или на барабанах
- Укажите желаемую упаковку (например, 1 x 500 м на барабане или 5 x 100 м в бухтах)
- SIMATIC® – зарегистрированная торговая марка фирмы SIEMENS AG. FIP – зарегистрированная торговая марка World FIP
- Lapp Kabel является членом организации пользователей PROFIBUS (PNO)
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
