SKINDICHT® SK

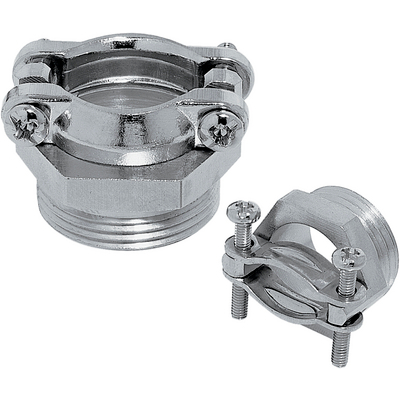

SKINDICHT® SK, латунный кабельный сальник с резьбой PG, широкий диапазон зажима и надежная защита от растягивающих усилий, для кабельных сальников с цельными латунными хомутами

Износостойкие Оптимальная защита от растягивающих усилий Большой диапазон размеров резьбы

CE

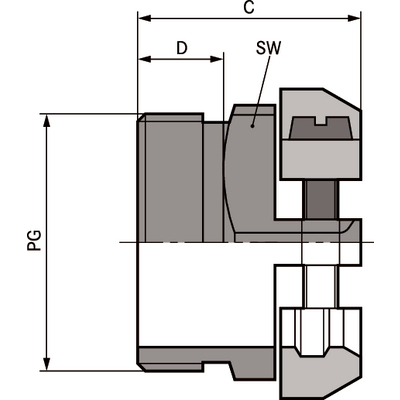

Артикул Обозначение/Размер Диапазон зажима ØF, мм SW и размер ключа, мм Макс. монтажный размер, мм Общая длина С, мм Длина резьбы D, мм Штук/ед. упаковки
SKINDICHT® SK
52004230
PG 9 6 - 12 19.0 24 16.5 6 50
52004240
PG 11 7 - 15 21.0 27 16.5 6 50
52004250
PG 13,5 12 - 16,5 22.0 30 18.5 7,5 25
52004260
PG 16 13 - 18 24.0 33 19.0 7,5 25
52004270
PG 21 15 - 23 30.0 42 22.5 8 25
51712740
PG 29 20 - 31 41.0 58 26.0 8 10

Преимущества

  • Надёжная защита кабелей от растягивающих усилий
  • Большой диапазон размеров резьбы

Области применения

  • Кабельные вводы с двумя массивными зажимами из латуни.
  • Соединители
  • Выключатель
  • Пульты управления

Конструкция

  • Соединительная резьба PG

Примечание

  • Подходящая контргайка SKINDICHT® SM

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000441
  • ETIM 5.0 Class-Description: кабельный ввод с резьбой

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000441
  • Описание класса ETIM 6.0: Кабельный ввод

Внимание

  • Монтажные размеры
    см. табл. T21 в приложении

По запросу

  • Поставляются также с удлиненной соединительной резьбой

Материал

  • Корпус: латунь, покрытая никелем

Класс защиты

  • IP 20

Tемпературный диапазон

  • от -20 до +200 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
