WORLDWIDEHITRONIC® HQW-Plus кабели армированные, для наружной прокладки
Кабели для наружной прокладки с гофрированной стальной оболочкой, с центральным модулем, неметаллическим элементом защиты от растягивающего усилия и полиэтиленовой внутренней и наружной оболочкой

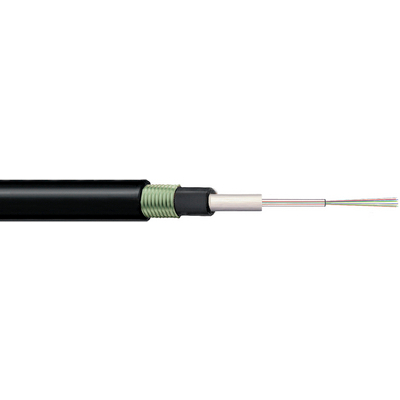

Армированный кабель для применения вне закрытых помещений HITRONIC® HQW-Plus со скрученным оптическим модулем, гофрированной стальной лентой, внутренней и наружной оболочкой; A-DQ(ZN)B2Y(SR)2Y
Кабель с гофрированной стальной оболочкой для высоких механических нагрузок
Преимущества
- Дополнительная внутренняя оболочка защищает оптические волокна при использовании кабелей в экстремальных условиях.
- Броня обеспечивает защиту от высоких механических нагрузок и грызунов
- Подходит для прямой прокладки в землю
- Стойкий к УФ-лучам, продольная и поперечная водонепроницаемость
Области применения
- Для применения вне помещений
- Экстремальная промышленная окружающая среда
- Распределительные сети
- WAN-соединения
- Прокладка: полимерные трубы, каналы, платформы
Характеристики
- Центральный оптический модуль с числом волокон до 24
- Волокна с цветовой кодировкой
- С продольной водонепроницаемостью
- Повышенная защита от грызунов
- Износостойкая и безгалогеновая наружная оболочка

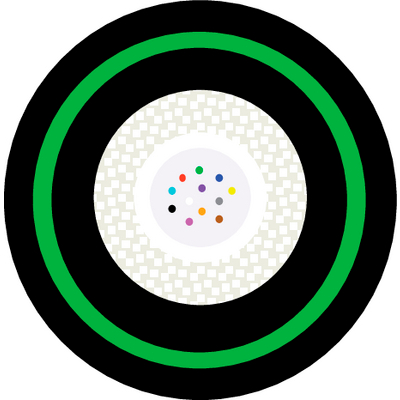

Конструкция
- Свободная укладка волокон в модуле, заполнение гелем ("loose tube")
- Стеклонити с водоблокирующим упрочнением для защиты от растягивающих усилий
- Броня из гофрированной стальной ленты
- Полиэтиленовая внутренняя и внешняя оболочка
- Цвет: черный (RAL 9005)
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000034
- ETIM 5.0 Class-Description: Волоконно оптический кабель
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000034
- Описание класса ETIM 6.0: Световодный кабель
Размеры
- Первичная оболочка, волокно: 250 мкм
- Кабель: см. таблицу
Маркировка жил
- Цветовой код волокон см. в техническом паспорте
Тип оптического волокна
- Стекловолокно GOF
Стандартное обозначение
- A-DQ(ZN)B2Y(SR)2Y
оптические характеристики
- см. в техническом паспорте
Тип оптического волокна
- Материал сердцевины волокна: стекло
- Материал покрытия: стекло
Допустимый радиус изгиба
- Неподвижное применение: ≥ 15 x D
- Подвижное применение: ≥ 20 x D
Допустимые растягивающие нагрузки
- Неподвижное применение: 3000 Н
- Кратковременно: 5000 Н
Tемпературный диапазон
- Неподвижное применение: от -40 °C до +70 °C
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
