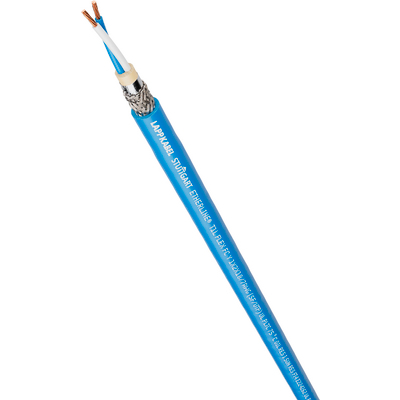

ETHERLINE® T1L FLEX

Ethernet-APL data cable for flexible use

Flexible, shielded Ethernet APL data cable (10 Mbit/s) for hazardous areas in the process industry, bridging distances up to 1000 m, with UL approval.

Ethernet-APL

Дополнительные компоненты автоматизации фирмы LappНефтяная и газовая промышленностьПодходит для применения вне помещенийВысокая стойкость к воздействию химических веществНе поддерживают горениеВремя на монтажМаслостойкийСтойкий к УФ-лучам

CECULUS

Артикул ОбозначениеКол-во пар и сечение жил в AWGНаружный диаметр, ммНаружный диаметр в ммВес меди кг/кмВес, кг/км
2170919
ETHERLINE T1L FLEX FC Y 1x2x18/7AWG1x2x18/7AWG2,558.00,00195

Преимущества

  • Ethernet Advanced Physical Layer (Ethernet-APL) enables data transmission via Ethernet up to the field level in hazardous environments of the process industry.
  • Fast and efficient transmission of large amounts of data via Ethernet at 10 Mbit/s for bridging long distances (trunk length up to 1000 m or spurs up to 200 m).
  • Ethernet-APL supports the "Intrinsically Safe" ignition protection type and is based on the 2-WISE (2-Wire Intrinsically Safe Ethernet) concept according to IEC TS 60079-47, thus achieving explosion protection technology with a high level of protection.
  • Power-over-Data-Line (PoDL)-capable line according to IEEE 802.3bu for simultaneous power and data supply of SPE terminals with low power requirements (up to 50 W).
  • Идеальная защита от электромагнитных помех благодаря двойному экранированию ламинированной алюминиевой фольгой и медной экранирующей оплеткой с высокой плотностью (SF/UTP).

Области применения

  • Especially suitable for long transmission distances up to 1000 m according to IEC 61156-13.
  • For Single Pair Ethernet (SPE) applications 10Base-T1-L according to IEEE 802.3cg.
  • Especially for demanding applications in the process industry.
  • PLTC-ER одобрение для открытой прокладки между кабельным каналом и промышленным оборудованием в соотв. с NEC 725.154 (D)
  • PVC outer sheath is resistant to acids and alkalis

Характеристики

  • FC типы с сертификацией по
    UL/CSA (CMG / PLTC)
  • Повышенная огнестойкость по IEC 60332-3-24 и CSA FT4
  • UL Cable Flame Test
  • Стойкие к УФ-лучам, по UL SUN RES
  • Маслостойкие по UL, OIL RES I

Стандарты / Сертификаты соответствия

  • Transmission characteristics acc. to IEC 61156-13
  • 10BASE-T1L (IEEE 802.3cg)
  • Power over Data Line (PoDL), IEEE 802.3bu
  • 2 WISE Ethernet (IEC/TS 60079-47)

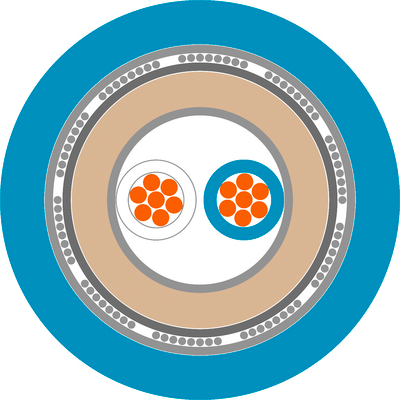

Конструкция

  • Жила 7-ми проволочная из медных проволок
  • Изоляция жил на основе полиолефинов
  • Fast Connect (FC) конструкция кабеля для быстрого присоединения
  • Экран: из ламинированной алюминиевой фольги с подпуском луженой медной оплеткой
  • Наружная оболочка из ПВХ-пластиката
    Цвет: голубой (RAL 5015)

Классификация ETIM 5

  • Обозначение класса ETIM 5.0/6.0: EC000830
  • Описание класса ETIM 5.0/6.0: Кабель для передачи данных

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000830
  • Описание класса ETIM 6.0: Кабель для передачи данных

Рабочее пиковое напряжение

  • (не для силовых цепей) 125 В

Минимальный радиус изгиба

  • Неподвижное применение: 4 х D
  • Подвижное применение: 8 x D

Испытательное напряжение

  • Жила/жила: 2000 В
  • Жила/экран: 2000 В

Волновое сопротивление

  • ном. 100 Ом

Tемпературный диапазон

  • Неподвижная прокладка (IEC): от -40 °C до +80 °C
    UL: макс. +80 °C
  • Подвижное применение: от -30 до +70 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
